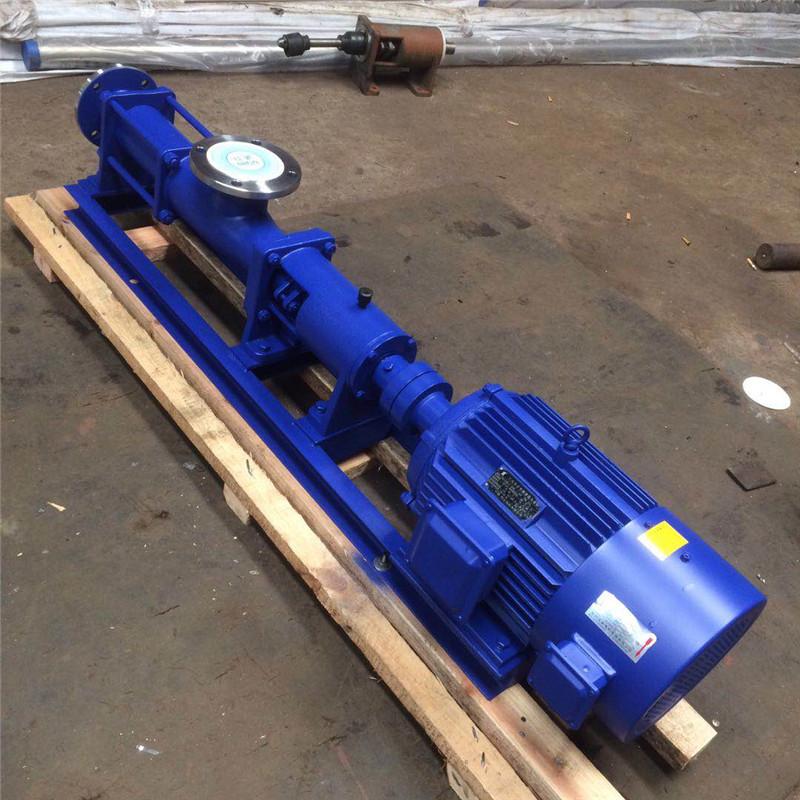

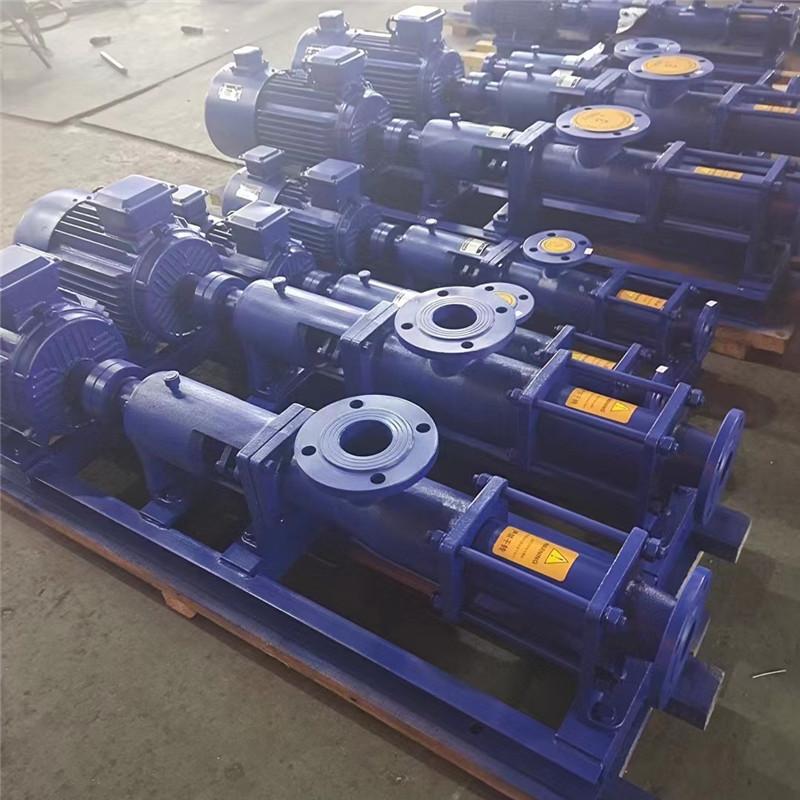

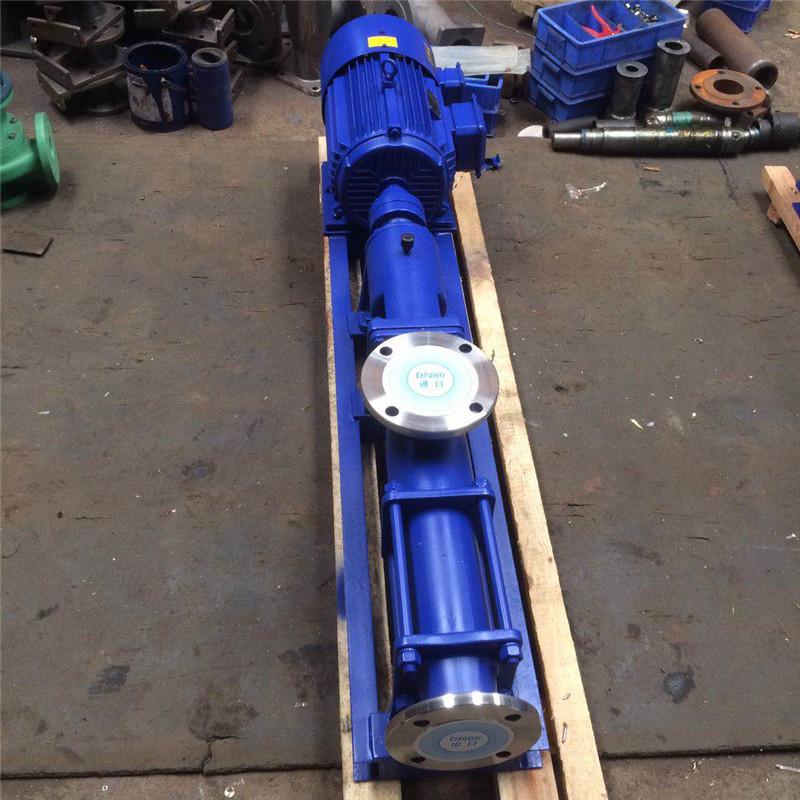

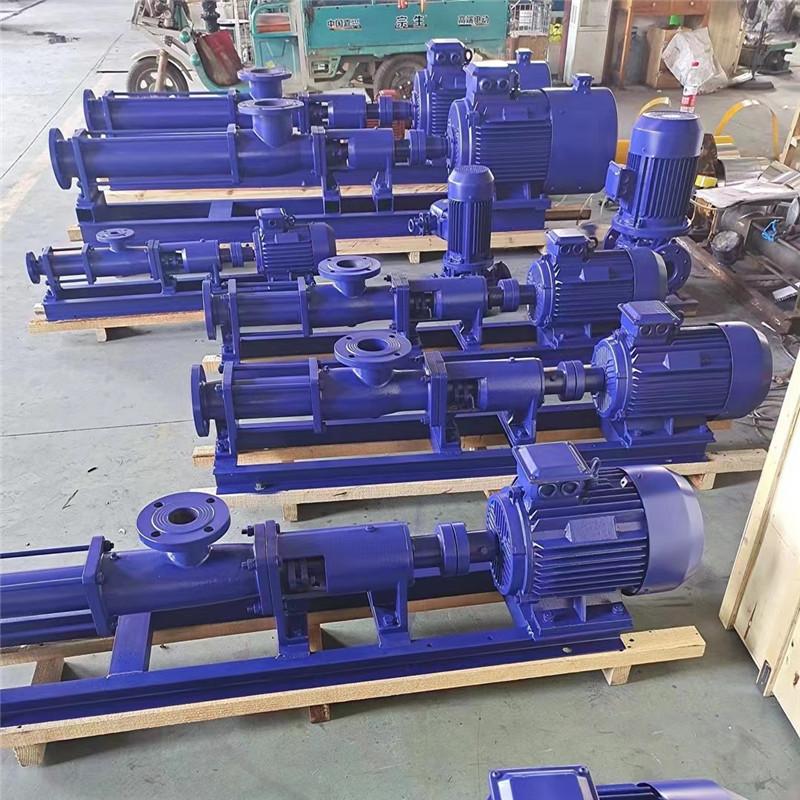

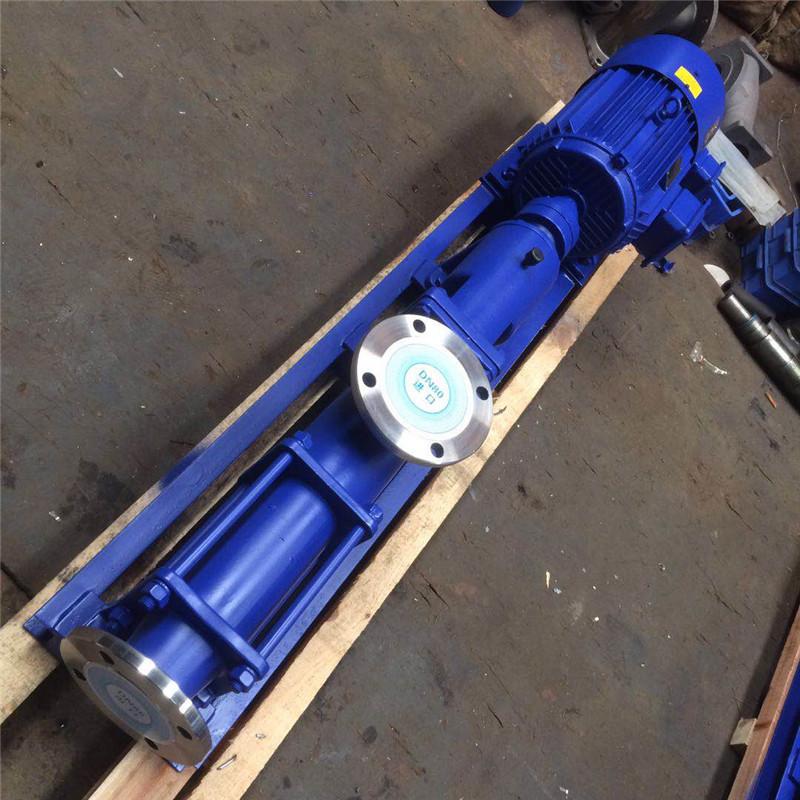

Bomba de Parafuso Único de Velocidade Variável à Prova de Explosão de Aço Inoxidável Tipo G - Bomba Volumétrica Tipo Rotor

GBomba de parafuso único de frequência variável à prova de explosão de aço inoxidável

Visão geral do produto da bomba de parafuso único tipo G

A bomba de parafuso único da série G é um novo tipo de bomba que funciona com o princípio de deslocamento positivo de malha rotativa. As principais peças de trabalho são parafuso excêntrico (rotor) e bucha fixa (estator). Devido ao formato geométrico especial das duas peças, elas formam câmaras seladas separadas. O meio flui uniformemente da direção axial, a velocidade do fluxo interno é baixa, o volume permanece inalterado e a pressão é estável, portanto não haverá corrente parasita e agitação. A pressão de saída de cada estágio da bomba é de 0,6 MPa, a altura manométrica é de 60 m (água limpa) e é adequada para transportar temperatura média abaixo de 80 ℃ (até 150 ℃ para requisitos especiais). Como o estator é feito de uma variedade de materiais elásticos, esta bomba tem as características que as bombas gerais não conseguem lidar para transportar fluidos de alta viscosidade e meios contendo partículas ou fibras suspensas duras. Sua vazão é proporcional à velocidade. A transmissão pode ser acionada diretamente por um acoplamento, ou a velocidade pode ser alterada por um motor regulador de velocidade, uma correia em V, uma caixa de engrenagens, etc. Esta bomba tem poucas peças, estrutura compacta, tamanho pequeno e fácil manutenção. O rotor e o estator são as partes vulneráveis desta bomba, com uma estrutura simples e fácil montagem e desmontagem.

Características do produto da bomba de parafuso único tipo G

A bomba de parafuso único da série G tem forte capacidade de autoescorvamento e alta altura de sucção. A bomba de parafuso tem poucas peças, estrutura compacta, tamanho pequeno e manutenção simples. O rotor e o estator são as partes vulneráveis da bomba de parafuso único. A estrutura é simples e fácil de montar e desmontar. É um novo tipo de bomba que funciona de acordo com o princípio do tipo volumétrico de malha rotativa. As principais peças de trabalho da bomba de parafuso único excêntrica são o parafuso excêntrico (rotor) e a bucha fixa (estator). A temperatura de trabalho pode atingir 120 graus Celsius. Se a alta temperatura de 120 graus Celsius a 350 graus Celsius for usada, entre em contato com nossa unidade. Devido às aberturas geométricas especiais dos dois componentes, câmaras seladas separadas são formadas respectivamente. O meio flui uniformemente da direção axial. A velocidade do fluxo interno é baixa e o volume permanece inalterado. A pressão é estável, então não haverá vórtice e agitação. A pressão de saída de cada bomba de estágio é de 0,6 MPa-1,2 MPa, a altura manométrica é de 60 m-120 m (água limpa) e a altura autoescorvante é geralmente acima de 3 m. Pode ser usada como um produto de bomba de esgoto autoescorvante.

Vantagens do produto bomba de parafuso único tipo G

1. Em comparação com as bombas centrífugas, as bombas de parafuso simples não precisam instalar válvulas e a vazão é um fluxo linear estável.

2. Em comparação com as bombas de diafragma pneumáticas, as bombas de parafuso simples podem transportar vários meios contendo impurezas mistas, gases, partículas sólidas ou fibras, e também podem transportar várias substâncias corrosivas.

3. Em comparação com as bombas de engrenagem, as bombas de parafuso simples podem transportar materiais com alta viscosidade.

4. Ao contrário das bombas de êmbolo, bombas de diafragma e bombas de engrenagem, as bombas de parafuso podem ser usadas para enchimento e dosagem de medicamentos.

Princípio de funcionamento da bomba de parafuso simples tipo G

A bomba de parafuso único da série G é uma bomba de deslocamento positivo do tipo rotor, que depende do engrenamento do parafuso e da bucha para produzir mudanças de volume na câmara de sucção e na câmara de descarga para transportar o líquido. É uma bomba de parafuso fechado de engrenamento interno, e as principais peças de trabalho são compostas de uma bucha (estator) com uma cavidade espiral de cabeça dupla e um parafuso espiral de cabeça única (rotor) engrenando com ele na cavidade do estator. Quando o eixo de entrada aciona o rotor para fazer rotação planetária ao redor do estator através da junta universal, o par estator-rotor engrena continuamente para formar uma cavidade selada, e essas cavidades seladas se movem axialmente a uma velocidade uniforme sem alterar o volume, transportando o meio de transporte da extremidade de sucção para a extremidade de descarga através do par estator-rotor, e o meio sugado para dentro da cavidade fechada flui através do estator sem ser agitado ou danificado.

Parâmetros técnicos da bomba de parafuso único tipo G

Vazão: 0-150m3/h;

Elevador: 0-240m;

Potência: 0,75-37kw;

Velocidade: 500-960 r/min;

Calibre: 20-135MM;

Temperatura: -15-200℃.
