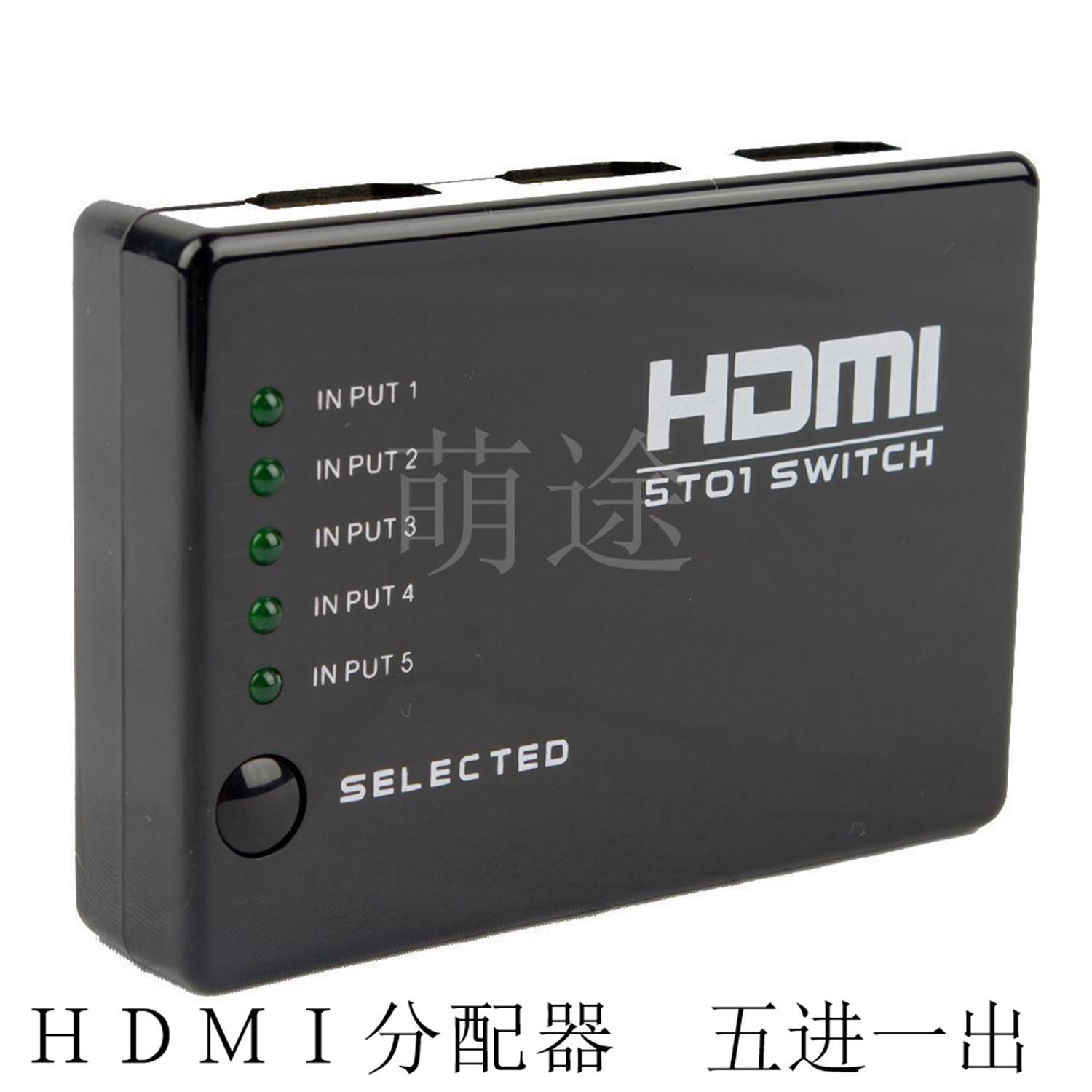

Este mini switcher de 5 entradas e 1 saída é um mini switcher HDMI de alto desempenho. Este switcher não só possui função de comutação de chave, mas também possui função de comutação de controle remoto infravermelho e função de comutação inteligente. Ou seja, enquanto a alimentação do dispositivo fonte de sinal for trocada, o conversor poderá mudar automaticamente. Ele pode enviar vídeo de alta definição (resolução 1080P) e transmissão de áudio digital de qualquer porta de fonte de sinal para o display. As portas de fonte de sinal de todos os dispositivos de entrada podem corresponder às portas de vídeo de alta definição ao mesmo tempo e são compatíveis com HD-DVD, SKY-STB, PS3, Xbox6 etc. sinais para monitores de alta definição.

*Sinal de vídeo de entrada: 0,5-1,0 volts pp;

*Sinal DDC de entrada: 5 volts pp (TTL);

*Faixa máxima de sinal de conexão de canal único: 1920X1200, 1080P;

*Sinal de vídeo de saída: HDMI1.3b+HDCP1.0/1.1;

* Frequência de campo: 50/60Hz;

* Largura de banda de amplificação de vídeo: 2,5 Gpbs/250 MHz;

* Comprimento máximo suportado do cabo HDMI de entrada: 15 metros

* Comprimento máximo suportado do cabo HDMI na extremidade de saída: 15 metros

*Resoluções suportadas:

Entrelaçado (50/60HZ): 480i, 576i, 1080i;

Progressivo (50/60 Hz): 480p, 576p, 720p, 1080p;

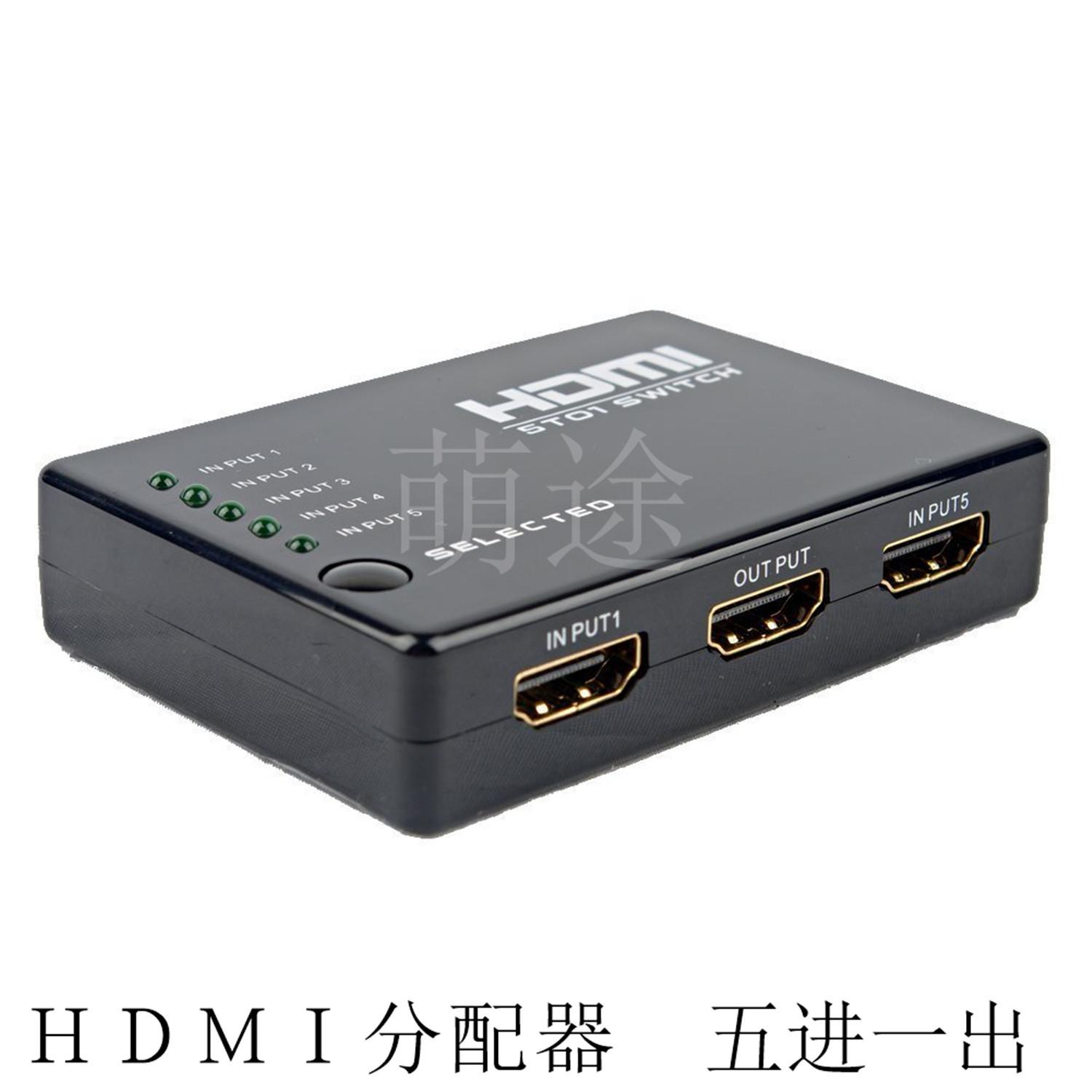

*Porta de entrada de áudio e vídeo: 5XHDMI;

*Porta de saída de áudio e vídeo: 1XHDMI;

Dimensões externas: 80X58X18mm;

Peso do produto: 55g;

Fonte de alimentação externa: 5V 2A;

*Perda de potência (máxima): 5W;

* Vários modos de comutação: inteligente, manual, controle remoto;

*O produto está em conformidade com: certificação FCC CE UL;

* A proteção ambiental está em conformidade com a diretiva ROHS;

características do produto

*Suporta a mais alta resolução de vídeo de até 1080P; o novo 4K*2K é uma versão atualizada, suportando uma resolução máxima de 4k*2k

* Suporta largura de banda de clock HDMI 250 MHZ, largura de banda de dados de 2,5 Gbps por canal (largura de banda de dados de 7,5 Gbps para todos os canais);

*Suporte HMDI 12bit Deep Color (36bit Deep Color para todos os canais);

*Suporte para áudio não compactado, como LPCM;

*Suporta transmissão de sinal de áudio digital compactado, como DTS Digital, Dolby Digital;

*Suporte a dispositivos HDCP;

Conexão e Operação

Conecte a porta de entrada do switch à fonte de sinal HDMI por meio de um cabo HDMI.

Conecte a porta de saída do switch ao dispositivo de exibição HDMI por meio de um cabo HDMI.

Conecte a fonte de alimentação de 5V ao HDMI 5x1.

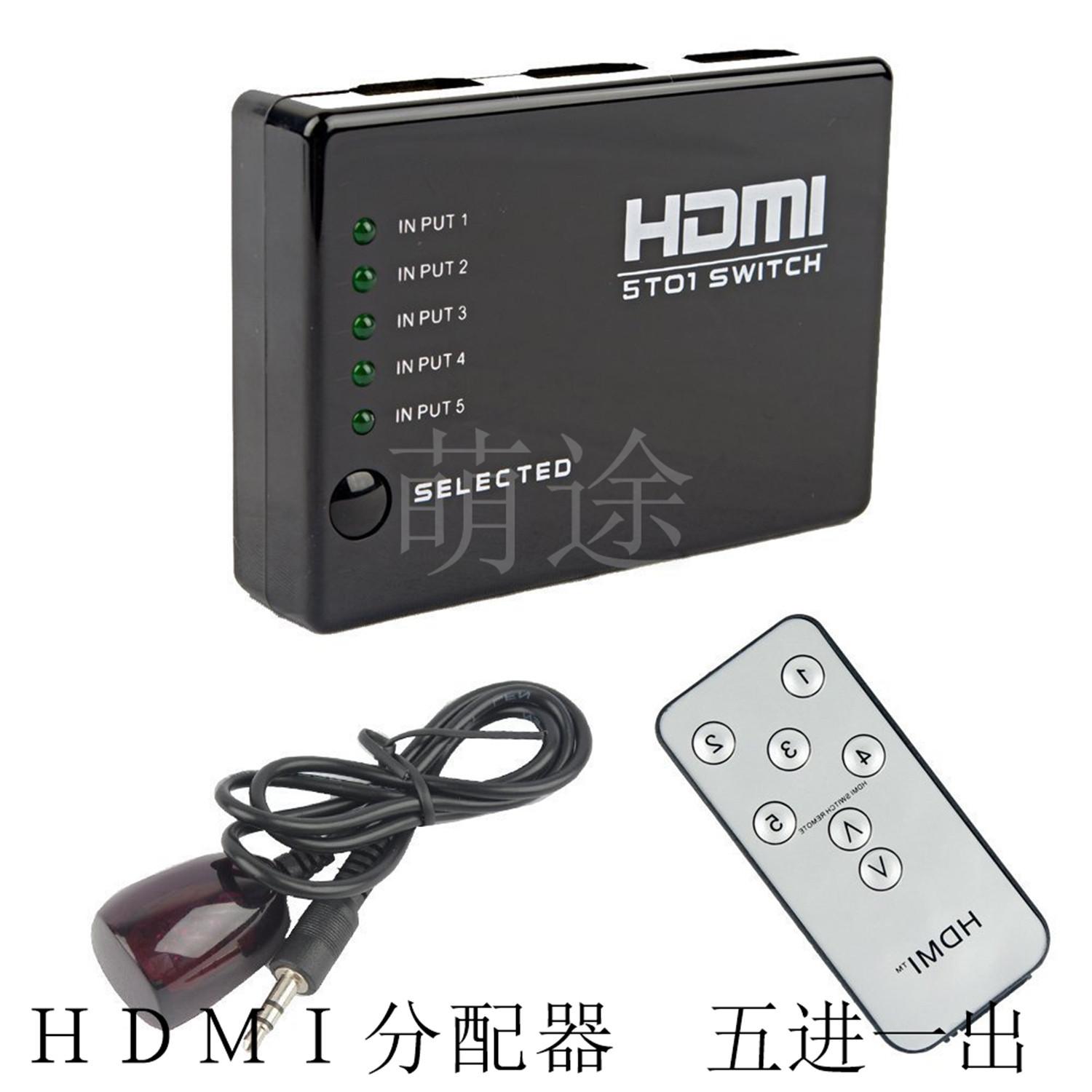

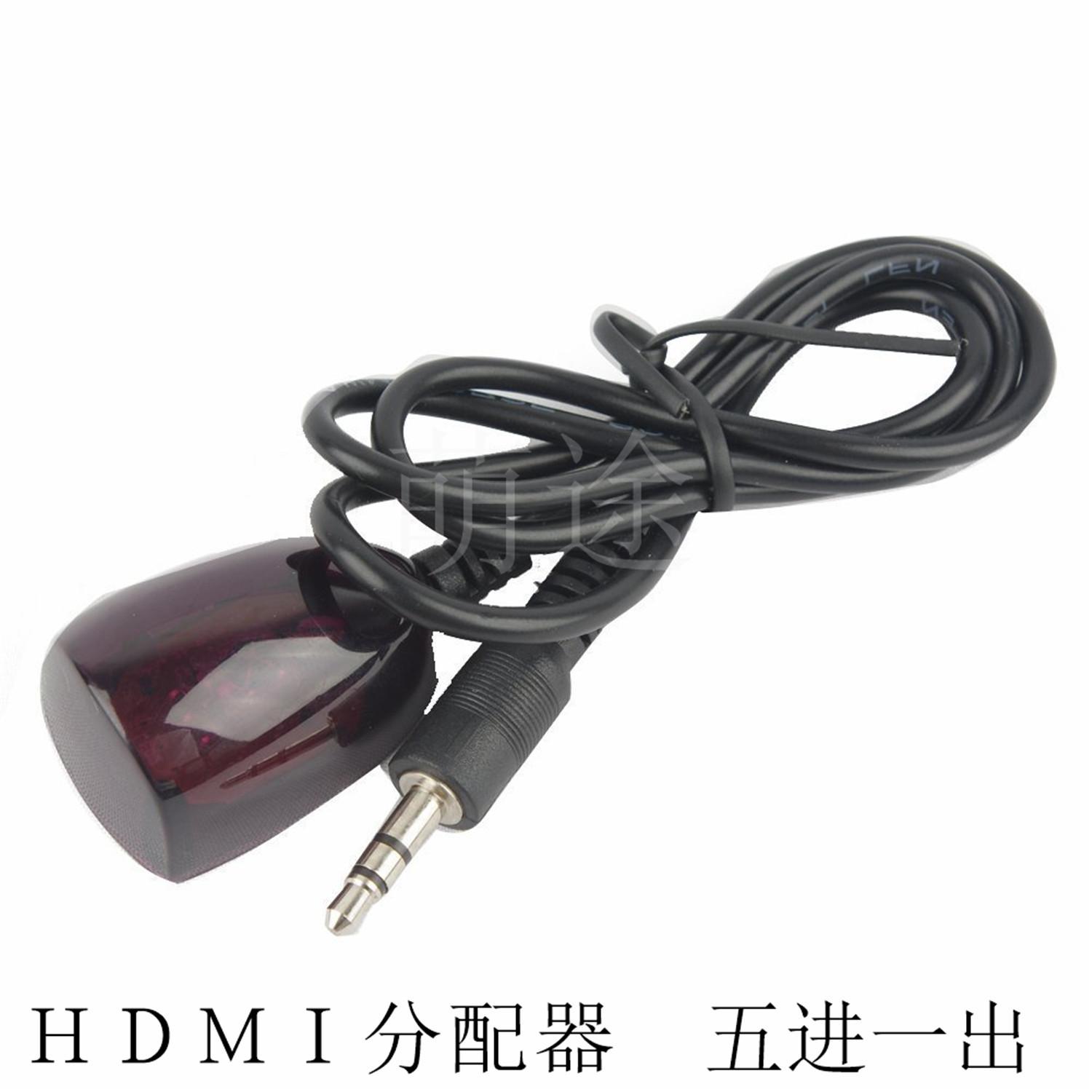

Use o controle remoto infravermelho para alternar livremente entre cinco fontes de sinal

Precauções:

Use e mantenha-o corretamente para garantir o desempenho do produto e a operação normal.

1. Mantenha longe de ambientes úmidos, de alta temperatura, empoeirados, corrosivos e com gases oxidantes para evitar danos.

2. Todas as peças devem ser mantidas longe de fortes vibrações, colisões, batidas e quedas para evitar danos.

3. Não toque no plugue do adaptador de energia desta máquina com as mãos molhadas.

4. Ao desconectar o adaptador da tomada elétrica, segure o plugue e não puxe o cabo de alimentação.

5. Desligue a energia quando a máquina não estiver em uso (desconecte o adaptador de energia quando não estiver em uso por um longo período)

6. Não abra a tampa e não toque em nenhum componente dentro da máquina.

7. Você deve usar um adaptador de energia fornecido ou aprovado pelo fabricante.

Antes de ligar, verifique cuidadosamente se os cabos de conexão estão normais e certifique-se de que todas as interfaces estejam conectadas normalmente. Os julgamentos e soluções de falhas comuns são os seguintes:

Fenômeno de falha de número de série, causa e solução

1. Sem eletricidade

1. Verifique se o plugue de alimentação está inserido corretamente na tomada.

2. Verifique se a alimentação está ligada.

2. Sem imagem

1. Verifique se a TV está ligada e conectada à máquina.

2. Verifique se a fonte do sinal de entrada está ligada e conectada corretamente.

3. Verifique o status da conexão do sistema.

4. Verifique se a linha de conexão está intacta.

5. Em segundo lugar, a qualidade do cabo também é um fator importante. Os cabos HDMI são necessários para cumprir os padrões HDMI 1.4 e 1.3.

3. Desfoque de imagem

1. Reconecte o conector e verifique se a interface está com mau contato.

2. Qualidade do cabo (os cabos HDMI devem estar em conformidade com os padrões HDMI 1.4 e 1.3
