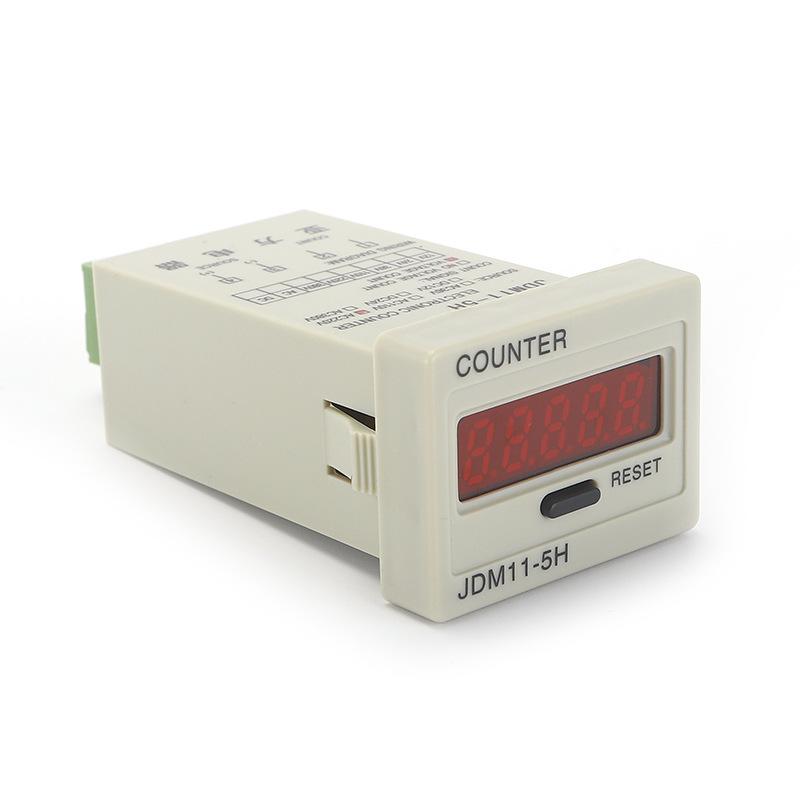

Contador cumulativo eletrônico JDM11-5H temporizador falha de energia para manter a função de memória

Fonte de alimentação de trabalho: DC24V; AC24V, 220V
Modo de trabalho: Contagem de adição, display LED de 6 dígitos
Velocidade de contagem: alta frequência 1000 vezes/segundo; baixa frequência 30 vezes/segundo
Intervalo de contagem: 1 a 999999
Sinal de entrada: sinal de contato, sinal de nível

Modo de saída: Sem controle de saída
Memória de falha de energia: 10 anos
Dimensões: 46,5*35*90mm
Tamanho de abertura: 38,5*27,5mm
Método de instalação: tipo de painel

1. Visão geral Os contadores cumulativos eletrônicos JDM11-5H e JDM11-6H são adequados para circuitos de controle CA de 50-60 Hz, tensão de 220 V ou inferior, ou CC de 48 V ou inferior como elementos de contagem. O contador utiliza chips, display digital LED de 5 dígitos de 0,28 polegadas (JDAM11-5H) e 6 dígitos de 0,38 polegadas. Possui ampla faixa de contagem, desempenho de contagem estável e confiável, forte desempenho antiparasitário e fácil instalação.

3. Principais parâmetros técnicos

1. Fonte de alimentação: CA 220 V (padrão), CA 110 V, 48 V, 36 V, 12 V (opcional), faixa de flutuação de tensão permitida 85% - 110% Ue; CC 24 V (padrão), CC 48 V, 36 V, 12 V (opcional).

2. Modo de contagem: adição e acumulação.

3. Faixa de contagem: 0 - 99999 (JDM11 - tipo 5H); 0 - 999999 (JDM11 - tipo 6H).

4. Velocidade de contagem: 10 vezes/segundo (50mS).

5. Método de reinicialização: Reinicialização manual pelo interruptor do botão do painel.

6. Retenção de dados: os dados são retidos por dez anos após uma queda de energia.

7. Consumo de energia: ≤ 2 VA.

8. Temperatura ambiente de operação: -10℃ — +40℃.

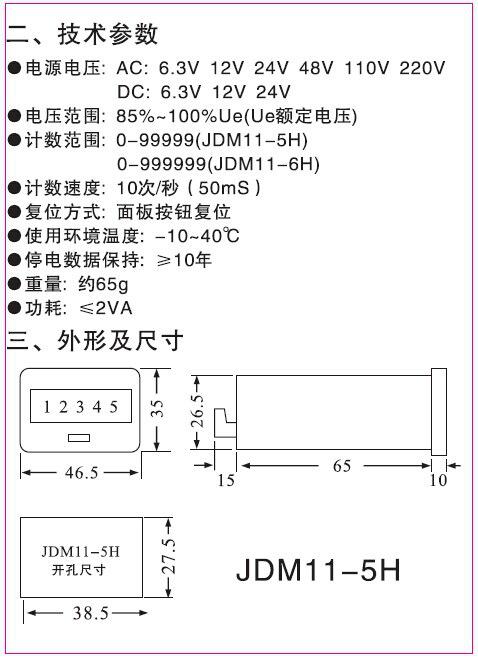

4. Dimensões externas e dimensões de instalação

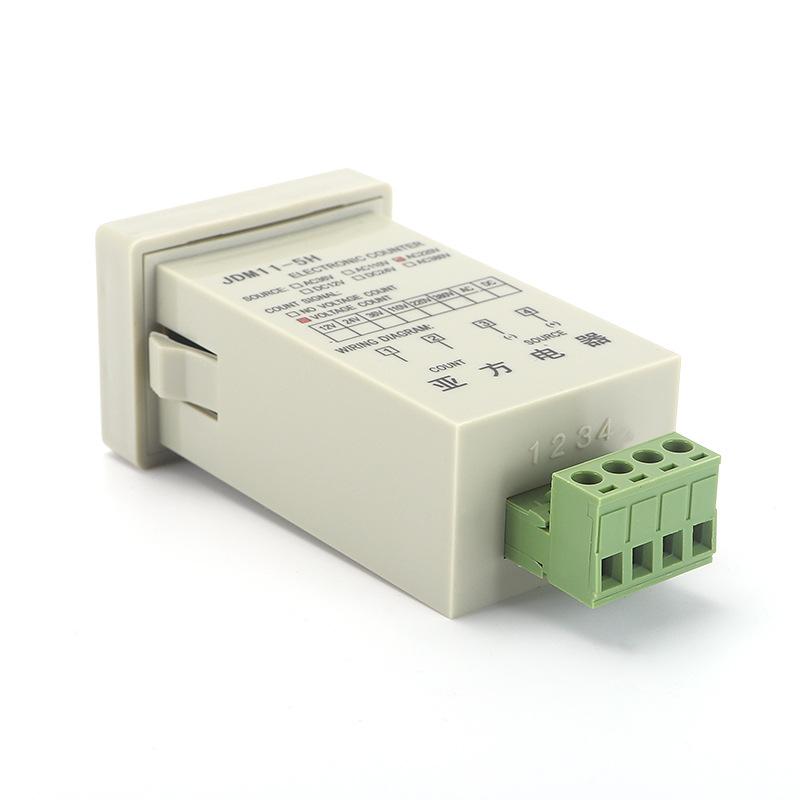

5. Método de fiação e precauções

1. O circuito de entrada de sinal do contador deve estar o mais próximo possível do terminal de fiação do contador. A linha de entrada de contagem deve ser o mais curta possível e evitar que fique na mesma tubulação ou entrelaçada com outras linhas, como linhas de energia ou linhas de transmissão de energia. Se necessário, utilize fios blindados.

2. A entrada de contato deve ser confiável e o terminal deve ser pressionado firmemente para evitar contato impreciso ou ressalto que causem contagem incorreta. Caso ocorra contagem incorreta, um capacitor eletrolítico de 4,7 uF pode ser conectado aos pinos (1) e (2) (aplicável somente ao tipo de entrada sem tensão).

3. O sensor tipo NPN (PNP) é um interruptor de proximidade tipo NPN (PNP), e a fonte de alimentação é DC6-36V; ao fazer a fiação, preste atenção aos polos positivo e negativo da fonte de alimentação (de acordo com o diagrama de fiação).

4. Os sensores do tipo PN (PNP) são adequados apenas para produtos com dois tipos de contadores com tensão de trabalho de 12 VCC ou 24 VCC. O JDM11 é adequado para a contagem de diversas entradas de sinal e pode ser compatível com interruptores fotoelétricos, interruptores de proximidade, interruptores reed, microinterruptores, interruptores magnéticos, componentes de estado sólido e diversos relés e contatos de interruptores. É adequado para a contagem de diversas entradas de sinal e pode ser compatível com interruptores fotoelétricos, interruptores de proximidade, interruptores reed, microinterruptores, interruptores magnéticos, componentes de estado sólido e diversos relés e contatos de interruptores. Parâmetros técnicos principais: ● Tensão nominal de alimentação, tensão de contagem: CA 24 V, 110 V, 220 V, CC 6,3 V, 12 V, 24 V ● Faixa de tensão de trabalho: tensão nominal 85-110% ● Consumo de energia: ≤ 1 W ● Temperatura ambiente de trabalho: -10 ～ + 40 ° C (sem condensação) ● Método de entrada de contagem: ◆ Tipo de entrada de tensão: tensão por meio de sinal de contato ou sinal sem contato (sinal elétrico, sinal de sensor, como: interruptor fotoelétrico, interruptor de proximidade, etc.). ◆ Tipo de entrada sem tensão: entrada de contato e entrada de estado sólido sem tensão, transistor NPN de circuito aberto do coletor. ● Retenção de falha de energia: pode reter dados continuamente por mais de dez anos
