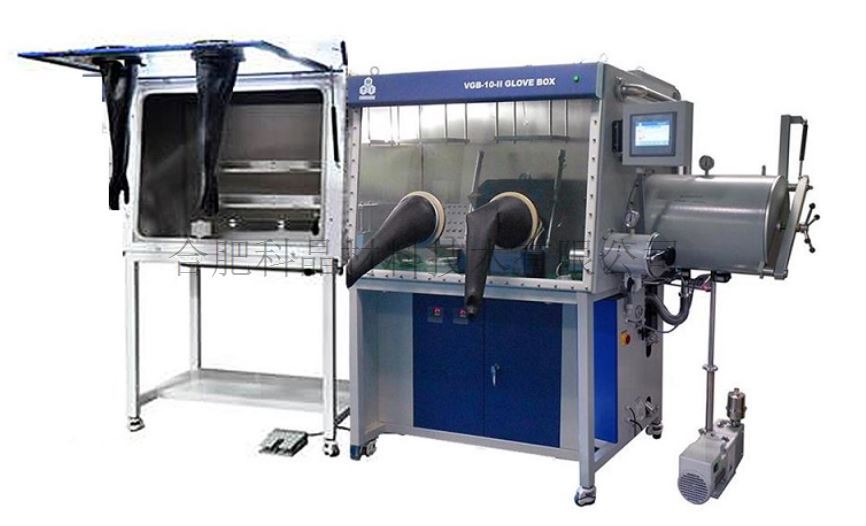

Caixa de Luvas a Vácuo (Incluindo Bomba de Vácuo) O Design da Porta da Janela Frontal é Aberto, Fácil de Colocar Equipamento

Características



・A janela frontal do porta-luvas é projetada para abrir, facilitando a colocação de equipamentos

・Com uma caixa de armazenamento rebaixada (média 315mmx440m), pode ser usada para armazenar instrumentos (como revestidores por rotação) sem ocupar o espaço principal da glove box

・Existe um sistema de purificação circulante, mas o H20&02 na caixa de luvas é inferior a 1 ppm

・Superaquecimento opcional, a temperatura máxima pode atingir 200℃

・Sistema de absorção orgânica e sistema de absorção de gás ácido estão disponíveis como opções



Requerimentos poderosos



・110VAC ou 220VAC, 50/60Hz, monofásico

・Potência: 5,5KW



Câmara de caixa de luvas



・Material da cavidade: aço inoxidável 304, espessura 3mm

・A janela frontal é abrível, feita de vidro temperado de segurança transparente, com 8mm de espessura

・A cavidade é 2-conectada, e o tamanho de cada cavidade é 1220mm(C)x780mm(L)x900mm(A), e o tamanho total é

2440mm(C)x770mm(L)x890mm(A)

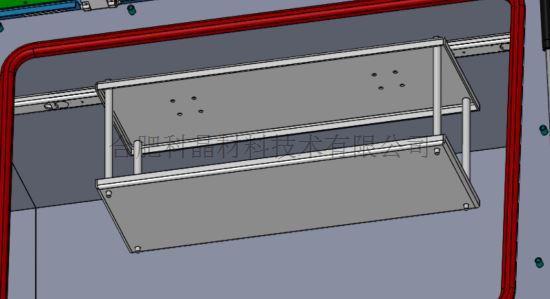

・Uma placa de material deslizante é instalada no topo de cada câmara da caixa de luvas: 300mmx250mmLx300mmA

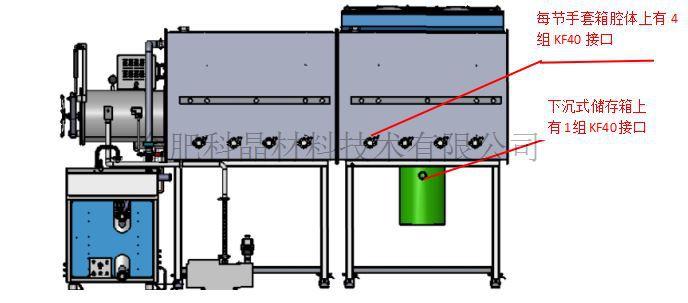

・Interface: Existem 4 interfaces KF40 na parte traseira de cada gabinete, um total de 8 interfaces KF40



Superlotação



・2 posições de transição

・Tamanho máximo da câmara de transição: diâmetro interno Φ360mm x comprimento 600mm

・Tamanho pequeno da câmara de transição: diâmetro interno Φ150mm x comprimento 300mm

・Grau máximo de vácuo: 100Pa

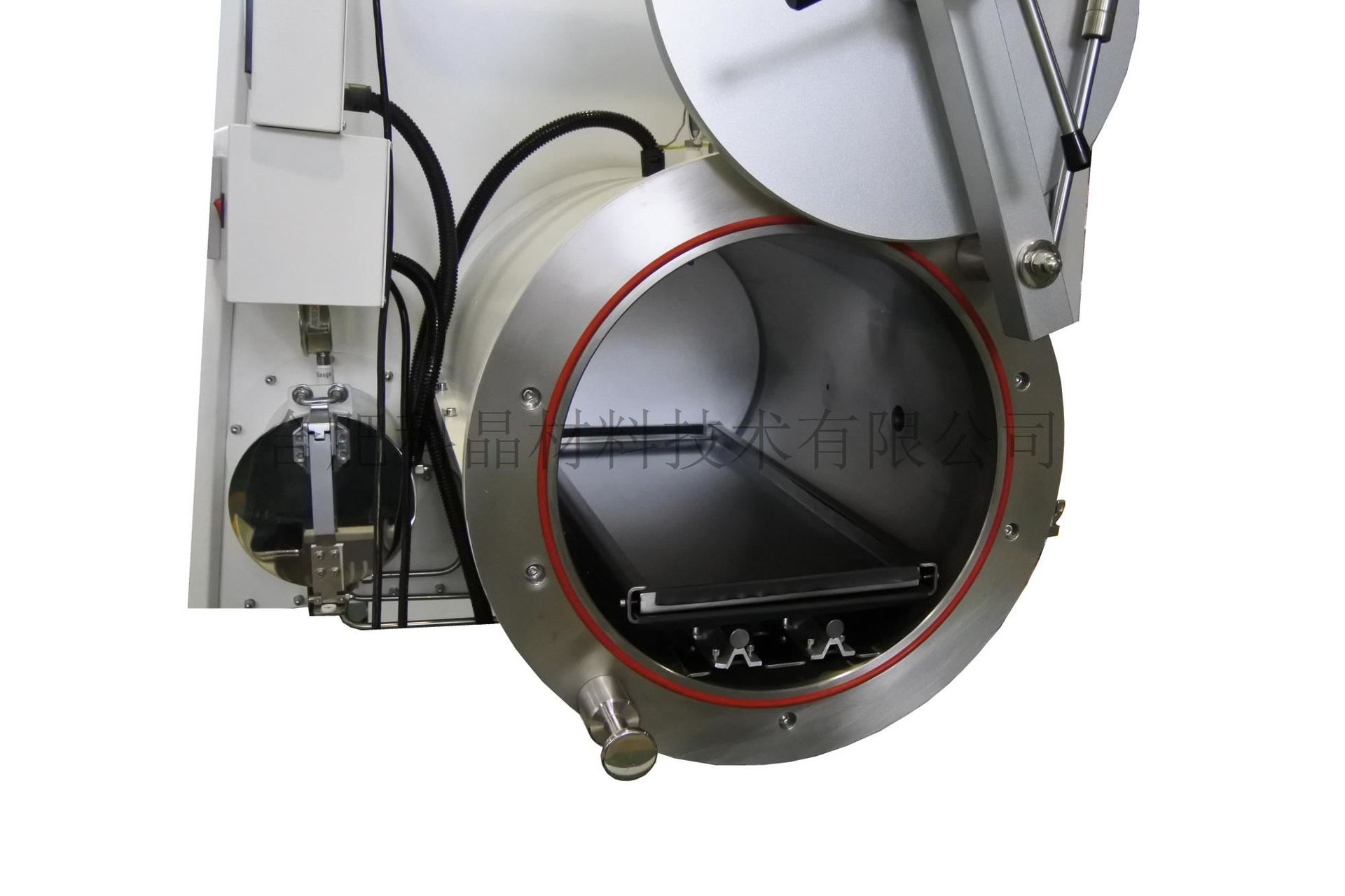

・Bandeja deslizante instalada no compartimento de transferência grande

・Trocador de calor grande opcional (taxa extra necessária), a temperatura máxima pode atingir 200℃



Luvas



Material: Borracha butílica Tamanho: Φ203mm(8 polegadas)X813mm(32 polegadas)



Caixa de armazenamento embutida



・Uma caixa de armazenamento embutida é instalada no fundo da cavidade do porta-luvas, que pode ser usada para armazenar instrumentos (como revestidores por rotação) sem ocupar o espaço do compartimento principal da caixa de luvas.

・Tamanho: 314mm (diâmetro interno) x 455mm (outros tamanhos podem ser personalizados), pode ser colocado em nosso spin coater

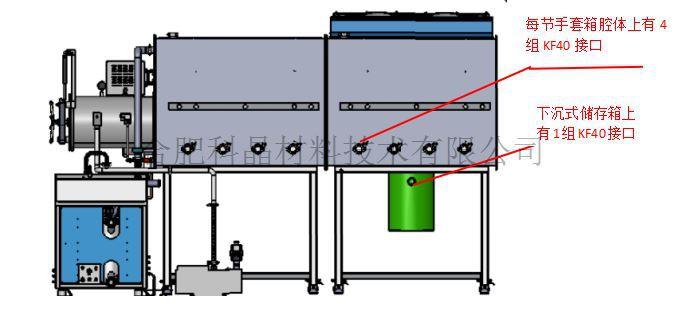

・Há um conjunto de interfaces K40 na parte traseira da caixa de armazenamento embutida, que podem ser conectadas e passadas através para conectar o host do instrumento com o gabinete de controle, bomba de vácuo e fonte de alimentação fora da caixa de luvas sem danificar o ambiente interno da caixa de luvas.

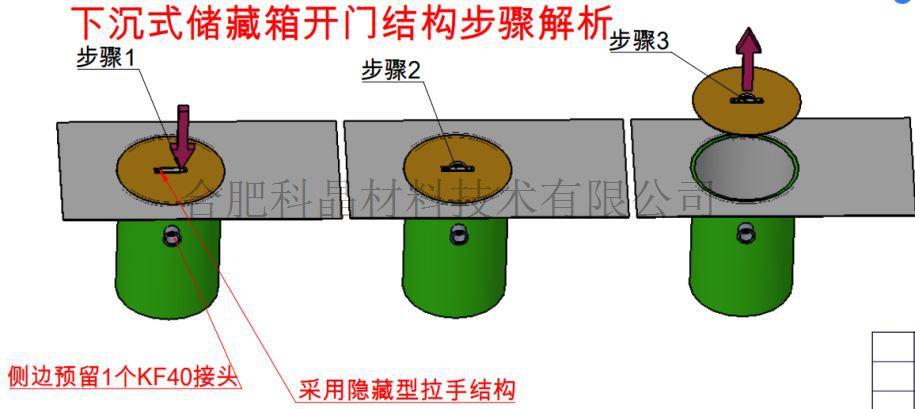

・Há uma alça invisível na tampa superior da caixa de armazenamento embutida, que é conveniente para os usuários abrirem a tampa superior no porta-luvas



・H20&02<1Ppm na câmara da caixa de luvas

・Materiais de purificação: Catalisador de cobre (desoxidação BASF R3-11G) 5KG, peneira molecular (Na86((A102)86(Si02)106.XH20UOP13XAPG 4*8 desidratação) 5G

・Capacidade de purificação: desoxigenação 60L, remoção de água 2KG

・Filtragem de poeira: Equipado com 2 filtros de poeira para filtrar partículas > 0,3u, instalados em uma entrada de gás e uma saída de gás

・Opcional: sistema de adsorção de solvente orgânico (usando carvão ativado, cerca de 5KG), sistema de adsorção de gás ácido (adsorvente de ácido seco SDG, cerca de 5kg),

・Nota: O carvão ativado e o adsorvente de ácido seco SDG não podem ser regenerados e reutilizados, e devem ser substituídos aproximadamente uma vez por ano (dependendo do ambiente do usuário)

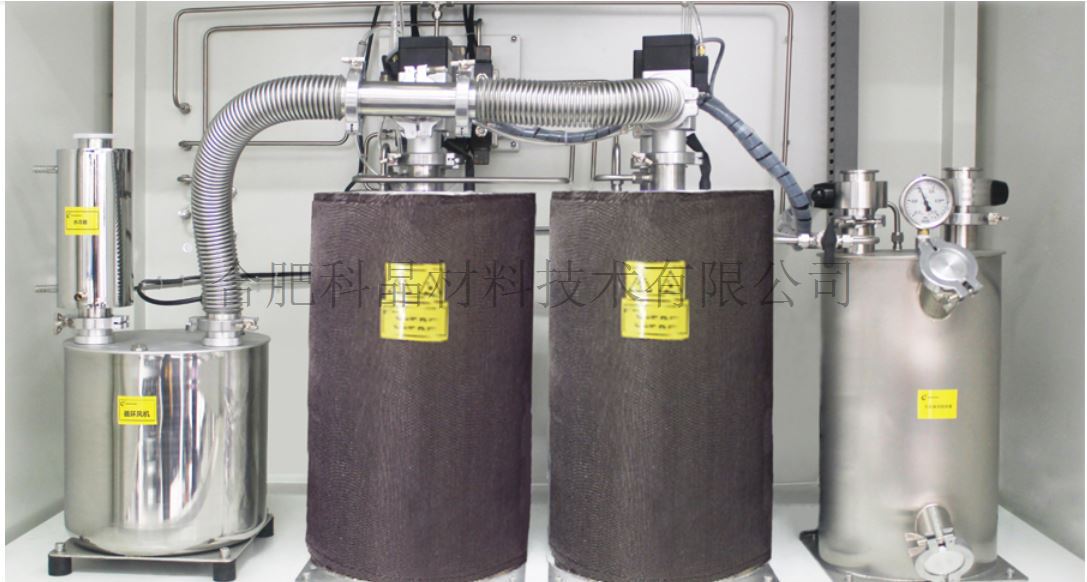

Sistema de purificação



Elemento de filtro de poeira

Sistema de purificação por soprador para vapor orgânico e ácido

Sistema (Catalisador de Cobre Sistema de Adsorção de Vapor e Peneira Molecular)

(Carvão ativado)



Opcional

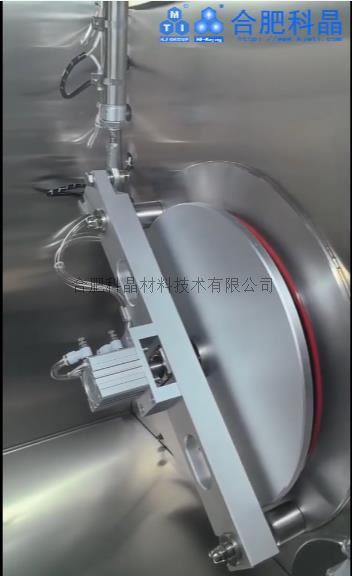

・Câmara de transferência grande opcional com abertura pneumática da porta (acionada por gás de cilindro) para facilitar a transferência de amostras ou equipamentos para dentro e para fora da caixa de luvas (clique na imagem abaixo para detalhes)

Bomba de vácuo



・Bomba mecânica rotativa de palhetas de dois estágios com filtro de névoa de óleo instalado na saída da bomba

・Velocidade de vácuo: 240L/min

Passagem



・O dispositivo está equipado com uma passagem de energia, conectada a uma régua de tomadas (5 posições de tomada), com uma capacidade máxima de condução de corrente de 15A. Pode ser conectado à fonte de alimentação externa da caixa de luvas 110V ou 220V

Sistema de controle



・A tela e a interface de configuração são tela sensível ao toque PLC Siemens

・Funções de controle: controle de pressão, controle de circulação, controle de regeneração e autodiagnóstico, etc.

・Controle de pressão: Controle a pressão da câmara. A pressão de trabalho da caixa pode ser definida livremente dentro de +/-10mbar. Se exceder +/-13mbar, o sistema se protegerá.

・Pedal: A pressão do ar na caixa pode ser ajustada pelo pedal

・Sensor de água: 0-1000ppm, precisão de exibição 0,1ppm

・Sensor de oxigênio: 0-1000ppm, precisão de exibição 0.1ppm



Reciclagem & Regeneração



・Gás de trabalho circulante: W2, 4r, He

・Observe que a tensão de entrada do dispositivo usado em um ambiente de 4 gases deve ser <24v

・Capacidade de circulação: Vazão do soprador: 90m³/h

・Regeneração: Regeneração automática controlada por CLP com tela sensível ao toque

・Gás de regeneração: Gás de trabalho misturado com hidrogênio (hidrogênio 5%-10%)



Tamanho do porta-luvas



・3115mm(C)x1040mm(L)x1860mm(A)



Peso



・Cerca de 950kg
