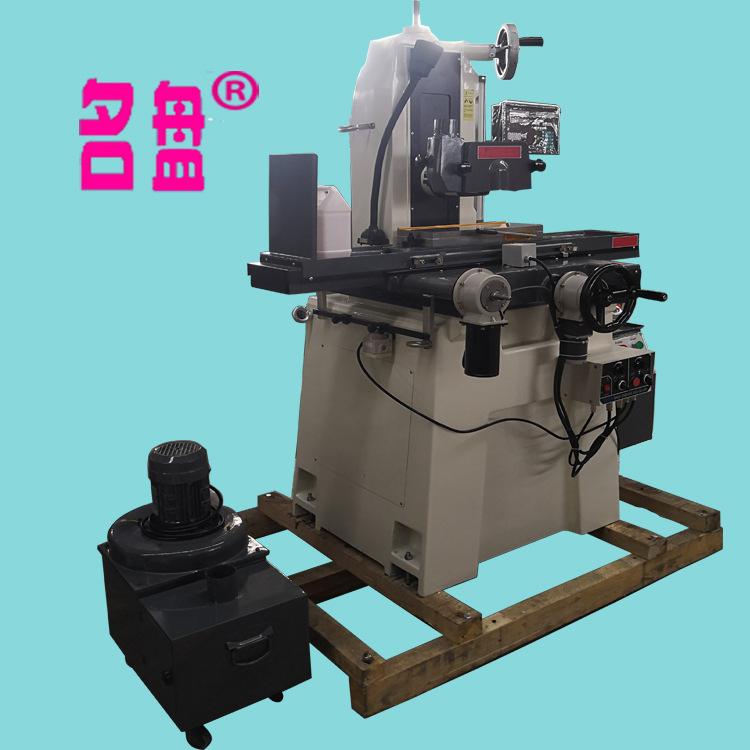

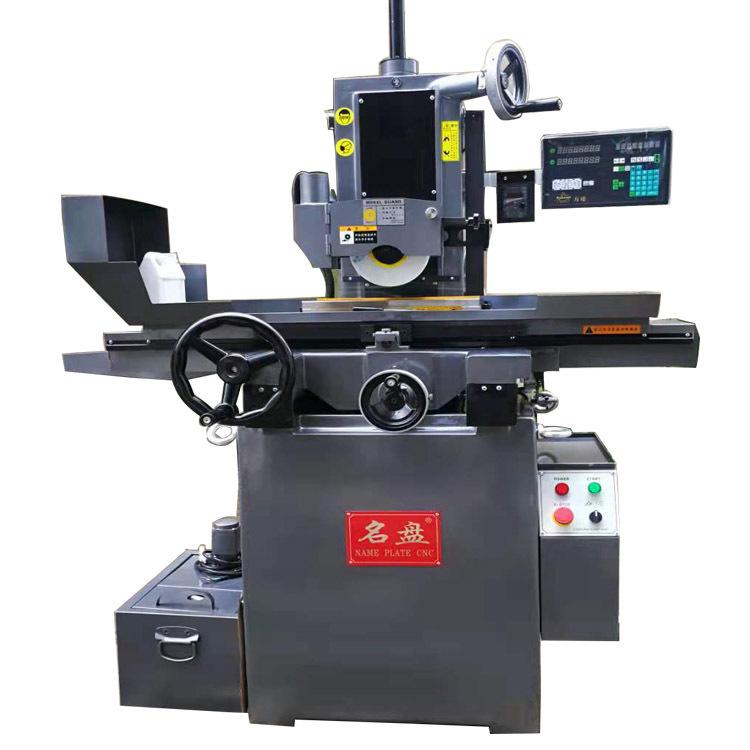

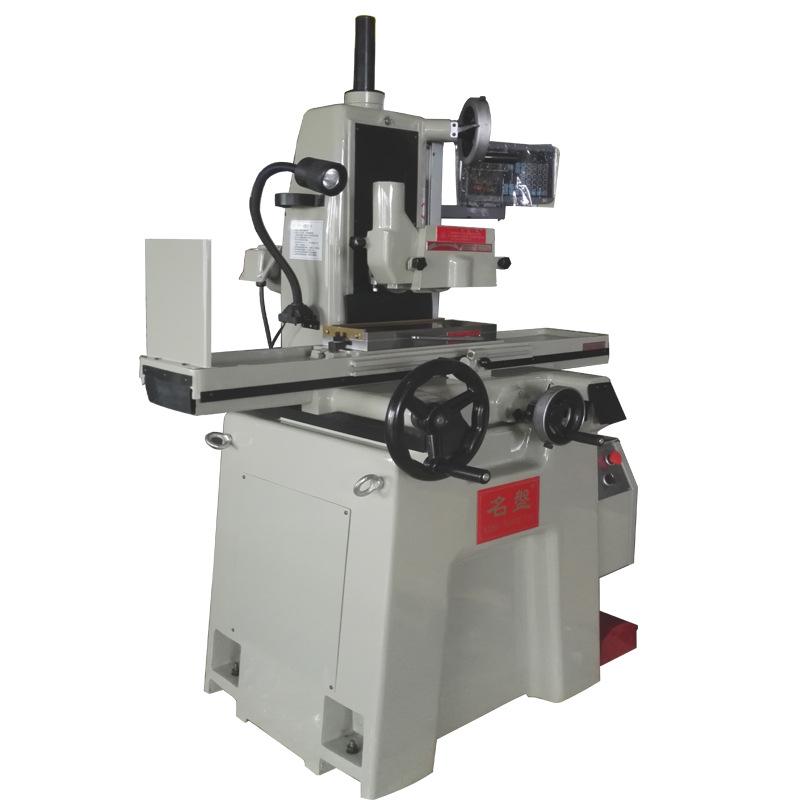

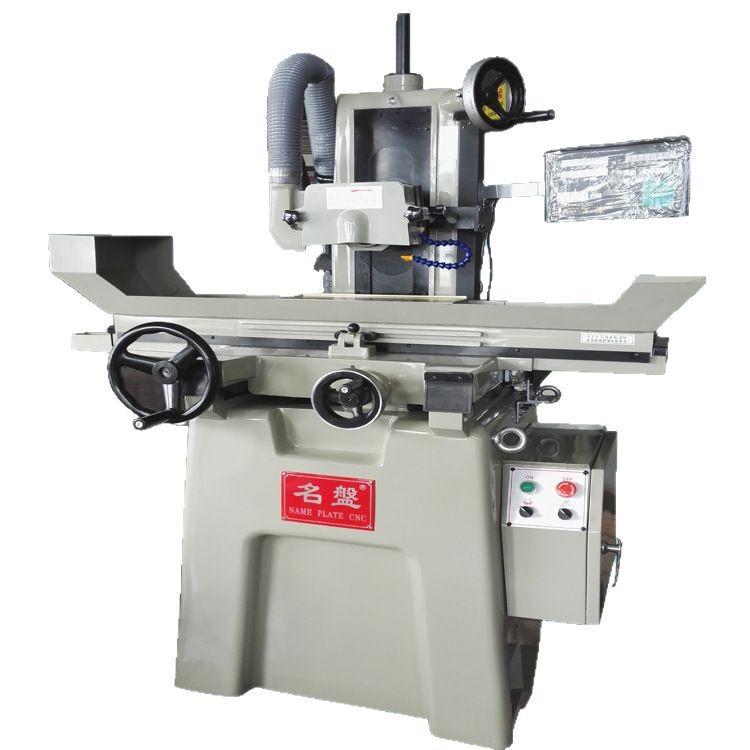

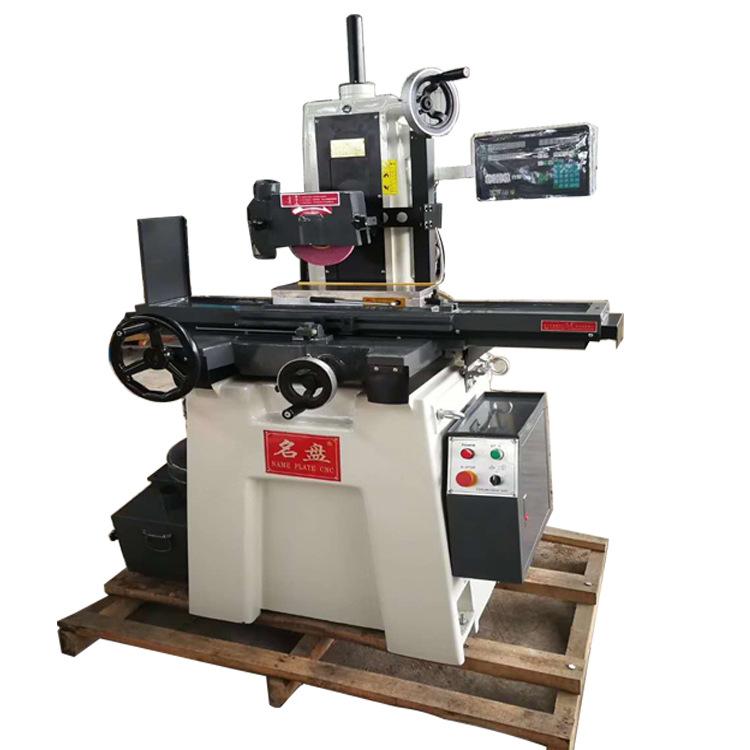

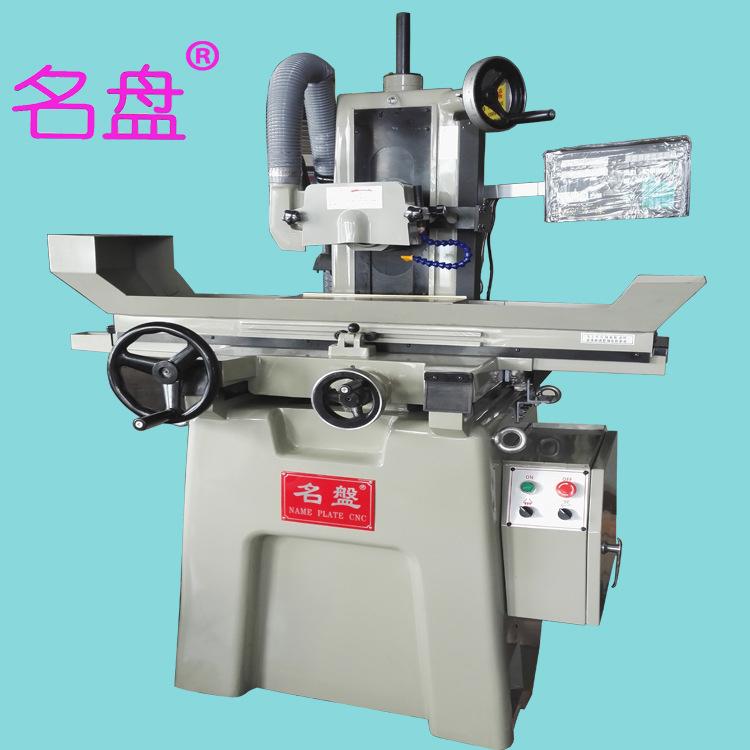

Máquina de Retífica Plana de Alta Precisão Mingpan 618S, Ferramenta Multiuso de Nível Micrométrico para Bloco de Motor e Disco de Freio, Pequeno Retificador
Variantes
Propriedades mecânicas
• Fuso direto tipo cartucho: O fuso direto desta máquina adota rolamentos de esferas de contato angular de precisão de grau P4, que possui baixo ruído, sem vibração e grande torque sob rotação de alta velocidade, adequado para usinagem pesada e várias retificações de forma.moer.
• Sistema de lubrificação automática: Adota um sistema de lubrificação automática circulante. Quando o fuso começa, o óleo lubrificante circula automaticamente, fornecendo lubrificação forçada a cada fuso e barramento, o que pode reduzir muito o grau de desgaste do barramento.
A parte superior da máquina é equipada com um visor de óleo para monitorar a situação da lubrificação.
|
Parâmetros técnicos: |
|
|
|
modelo |
618S |
|
|
Área de bancada |
152x460(6?x18') |
|
|
Comprimento de moagem |
470(18-1/2') |
|
|
Largura de moagem |
160(6-1/4?) |
|
|
Distância do eixo à mesa |
410(16?) |
|
|
Avanço manual dianteiro e traseiro |
Avanço por passe |
|
|
|
Por revolução1rev |
5(0.2?) |
|
|
por divisãojogo |
0.02(0.001) |
|
Avanço manual para cima/para baixo |
por revolução1rev |
1(0.05) |
|
|
por divisãojogo |
0.005(0.0002) |
|
Velocidade do fuso |
60HZ3600R.P.M 50HZ2800 R.P.M |
|
|
Motor de fuso |
1,5 CV |
|
|
Tamanho do rebolo |
180X13X31.75(7?X0.5?X1.25?) |
|
|
peso bruto |
850KG |
|
|
Tamanho da caixa de embalagem (comprimentoxLarguraxalto) |
1300X1150X1980 |
|
Configuração principal da máquina-ferramenta: Mandril magnético de passo fino (150X400), rebolo, flange, display digital de alta precisão de dois eixos de 1μ, removedor de rebolo, dressador de rebolo, lâmpada de quartzo, óleo lubrificante, parafusos de ajuste horizontal e calços, ferramentas e caixa de ferramentas. Configuração especial: Inversor, dispositivo de lavagem.
