Módulo transmissor de temperatura e umidade WS2RSE isolamento comunicação RS485modbus aquisição de temperatura e umidade display LED
110 dias
Mín. R$ 18.300 (60 un.)
Fornecedor 4.5
Variantes
External waterproof probe front
LED display + isolated 485 output Standard Version
Correspondências exatas por um preço menor
Produtos similares a um preço mais baixo
Especificações do produto
Origem
Beijing
Marca
Juying
Modelo
LED display + isolated 485 output Standard Version, External waterproof probe front
Uso
Temperature and humidity transmitter module
Escopo de aplicação
Installation works
Serviços em destaque
IP65 Waterproof bright LED high sensitivity
Origem
Beijing
Marca
Juying
Modelo
LED display + isolated 485 output Standard Version, External waterproof probe front
Uso
Temperature and humidity transmitter module
Escopo de aplicação
Installation works
Serviços em destaque
IP65 Waterproof bright LED high sensitivity
Origem
Beijing
Marca
Juying
Modelo
LED display + isolated 485 output Standard Version, External waterproof probe front
Uso
Temperature and humidity transmitter module
Escopo de aplicação
Installation works
Serviços em destaque
IP65 Waterproof bright LED high sensitivity
Detalhes do produto
O texto nas imagens pode ser traduzido
Este endereço de download de dados do produto:
http://www.juyingele.com.cn/product/caijika/wenduka/874.html
(Copie para o navegador para abrir, clique em "Downloads relacionados")
Referência de Seleção de Produto
Características
Fonte de alimentação de ampla voltagem DC7-40V;
Interface de isolamento de comunicação RS485;
Suporta o protocolo padrão Modbus RTU;
Display de tubo digital LED.
características do produto
Aquisição de temperatura e umidade;
Taxas de transmissão suportadas: 2400, 4800, 9600, 19200, 38400.

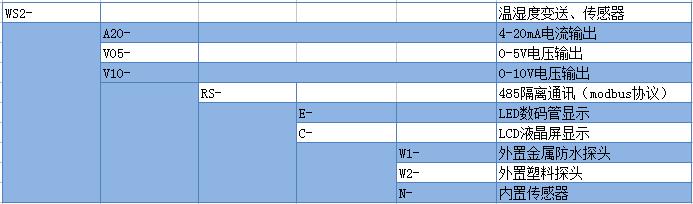

Número de produto

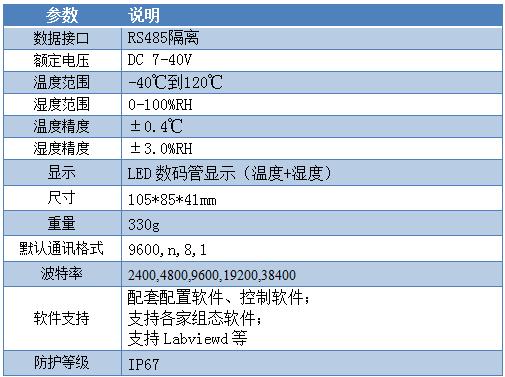

Os principais parâmetros
Descrição do alfinete

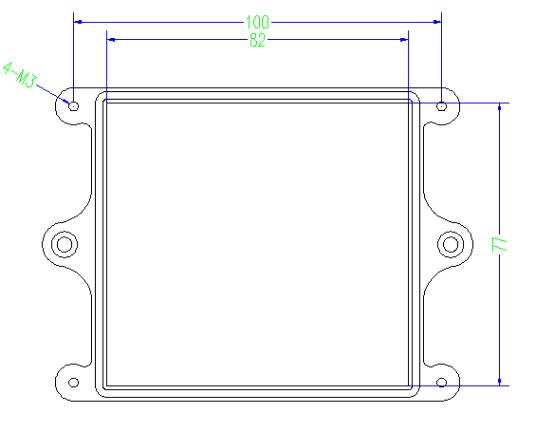

Dimensões

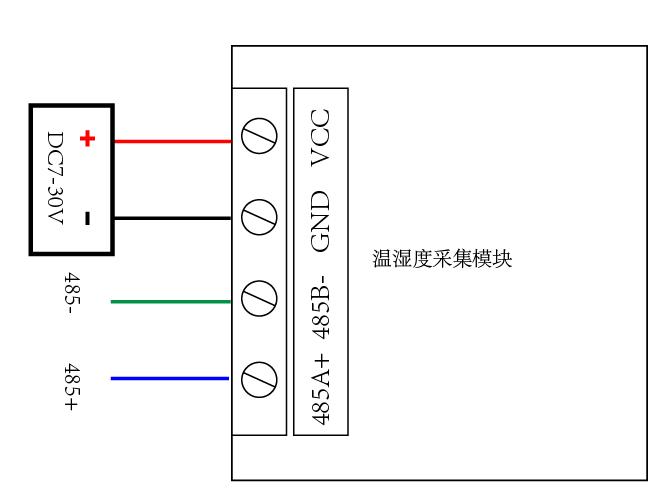

Instruções de ligação

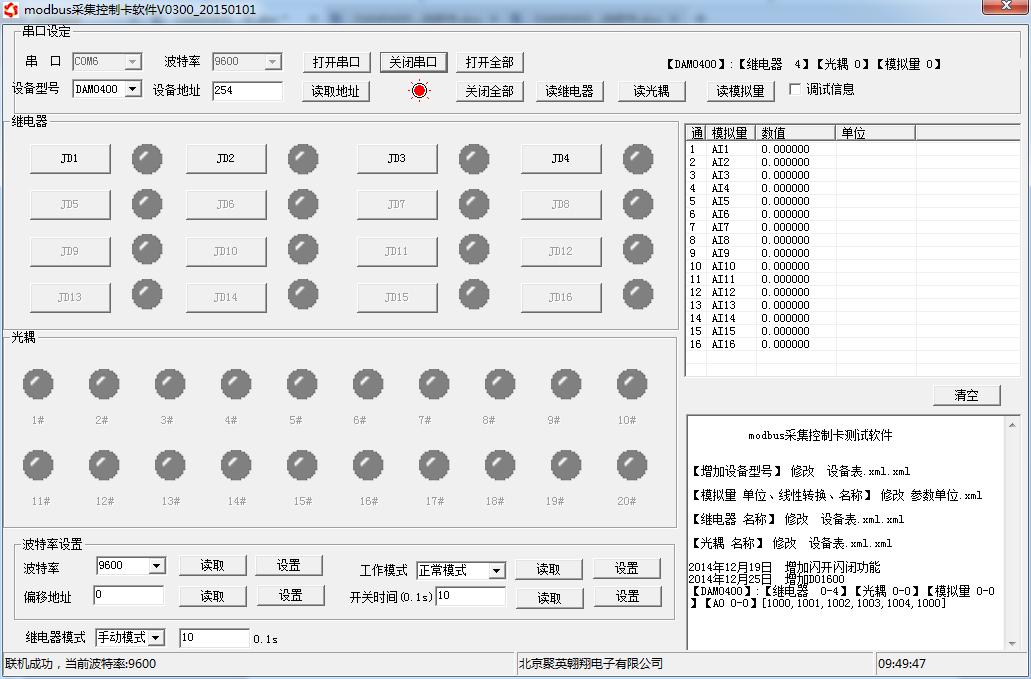

Descrição do software de teste
http://www.juyingele.com.cn/software/software/Juying Aoxiang DAM Debugging Software Tutorial.rar (Link do tutorial em vídeo do software)
Recursos de software:
Leitura analógica
Consulta de informações de depuração
Definindo o endereço de deslocamento
Configuração da taxa de transmissão
Consulta de informações de depuração
Definindo o endereço de deslocamento
Configuração da taxa de transmissão
Uso e configurações do software

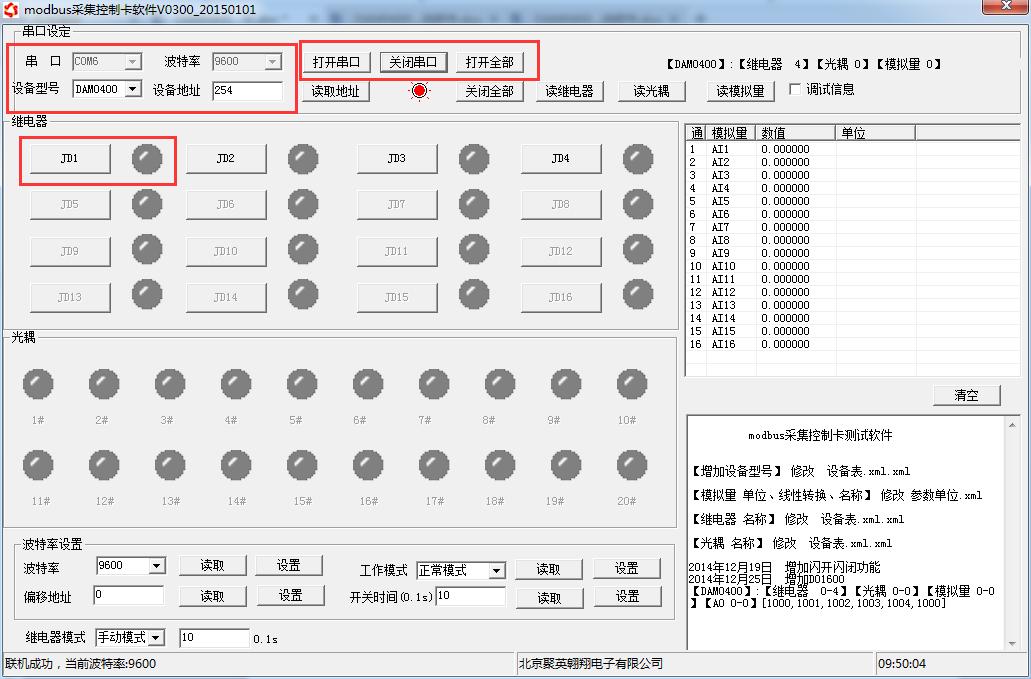

Conectando dispositivos
http://www.juyingele.com.cn/software/software/Juying Aoxiang DAM Debugging Software Tutorial.rar (Link do tutorial em vídeo do software)
Abra o “Software de Configuração da Série DAM Juying Aoxiang”; Coluna Configurações da Porta Serial: Selecione a porta COM correspondente do seu computador para a porta serial, selecione a taxa de transmissão padrão do dispositivo (9600) para a taxa de transmissão (antes de você ter configurado a taxa de transmissão sozinho), preencha “254” para o endereço do dispositivo (254 é o endereço de broadcast do dispositivo), selecione o modelo correspondente para o modelo do dispositivo, após configurar os 4 parâmetros acima do dispositivo, clique em Abrir Porta Serial para abri-la, e as informações de depuração serão abertas.
Como alterar o endereço do dispositivo
Introdução ao endereço do dispositivo
Endereço do dispositivo = Endereço de deslocamento.

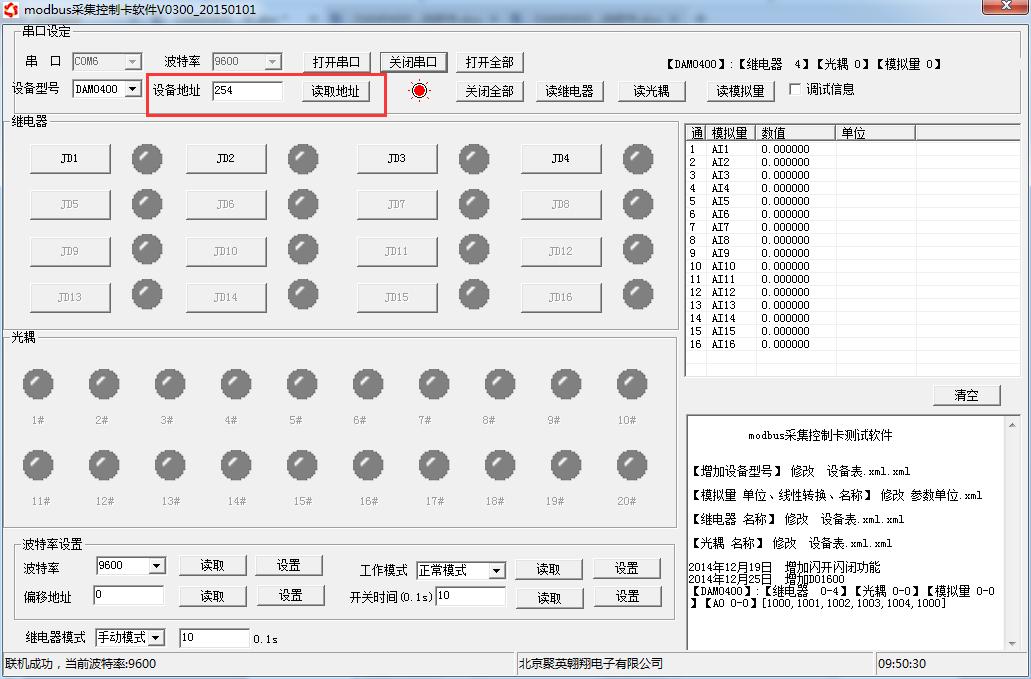

Endereço do dispositivo de leitura
Clique em "Ler endereço" na parte superior do software
Configurando e lendo endereços de deslocamento
Clique em "Ler" ou "Definir" após o endereço de deslocamento na parte inferior do software para ler ou definir o endereço de deslocamento do dispositivo.

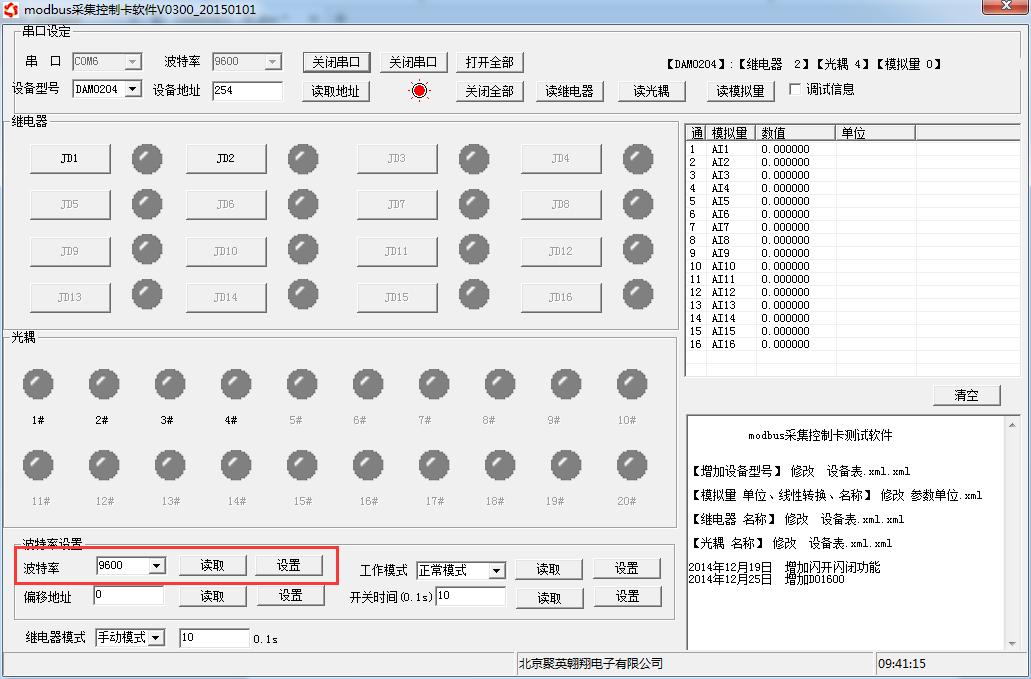

Lendo e configurando a taxa de transmissão
Clicar em “Read” (Ler) e “Set” (Definir) na barra de configuração de taxa de transmissão abaixo pode, respectivamente, ler e definir a taxa de transmissão e o endereço. Após a operação, o dispositivo precisa ser reiniciado e as configurações da porta serial do computador precisam ser modificadas.
Configurações de saída analógica
Descrição do Registrador Modbus
Tabela de endereços do registrador de bobina:
Observação:
①: As instruções do dispositivo Modbus suportam os seguintes endereços Modbus:
00001 a 09999 são saídas discretas (bobinas)
10001 a 19999 são entradas discretas (contatos)
20001 a 29999 são registros de retenção
30001 a 39999 são registradores de entrada (geralmente entradas analógicas) 40001 a 49999 são registradores de retenção (geralmente armazenam informações de configuração do dispositivo)
O formato de código de 5 bits é adotado, o primeiro caractere determina o tipo de registro, e os 4 caracteres restantes representam o endereço. O endereço 1 começa em 0, como 00001 corresponde a 0000.
②: Tabela de correspondência de valores de taxa de transmissão
| valor numérico | taxa de transmissão |
| 0 | 38400 |
| 1 | 2400 |
| 2 | 4800 |
| 3 | 9600 |
| 4 | 19200 |
| 5 | 38400 |
| 6 | 115200 |
Exemplos de comandos de comunicação
Este produto suporta instruções Modbus padrão. Para métodos detalhados de geração e análise de instruções, consulte a tabela de registros neste documento em conjunto com 《Versão Chinesa do Protocolo MODBUS》. Referência: http://pan.baidu.com/s/1hqsuZNu
Exemplo de aplicação e descrição: Além do endereço do DIP switch, o endereço local também tem um endereço de transmissão padrão de 254. Quando há apenas um dispositivo no barramento, você não precisa se preocupar com o endereço do DIP switch e pode usar diretamente o endereço 254. Quando há vários dispositivos no barramento, selecione endereços diferentes por meio do DIP switch e diferencie-os pelo endereço ao enviar instruções de controle.
Nota: O barramento RS232 é um barramento 1 para 1, ou seja, só pode haver dois dispositivos no barramento, como um computador e uma placa de relé. Apenas o barramento 485 pode montar vários dispositivos.
Instruções de geração de instruções: Para instruções não na tabela abaixo, os usuários podem gerá-las de acordo com o protocolo modbus. Para a leitura e escrita de bobinas de relé, é na verdade a leitura e escrita de registradores de bobina nos registradores modbus. O endereço dos registradores de relé foi explicado acima. Os usuários só precisam gerar instruções de leitura e escrita para operações de registro. Por exemplo, ler ou escrever o estado do relé 1 é na verdade a operação de leitura e escrita do registrador de bobina 0001 correspondente ao relé 1.
Explicação detalhada:
1：Consulta de quantidade analógica
Consultar temperatura
FE040000000125C5
| Campos | significado | Observação |
| FE | Endereço do dispositivo | |
| 04 | 04 instrução | Instrução Ler Registros de Entrada |
| 00 00 | endereço inicial | O endereço do primeiro registro de entrada analógica a ser consultado |
| 00 01 | Quantidade da consulta | Número de grandezas analógicas a serem consultadas |
| 25 C5 | CRC16 |
Informações de retorno da simulação:
FE 04 02 00 00 AD 24
| Campos | significado | Observação |
| FE | Endereço do dispositivo | |
| 04 | 04 instrução | Instrução de retorno: Se a consulta estiver em erro, retorne 0x82 |
| 02 | bytes | Retorna o número total de bytes de informações de status. 1+(n-1)/8 |
| 00（TH）00（TL） | Palavra AD da consulta | TH é o byte alto da temperatura, TL é o byte baixo da temperatura |
| AD 24 | CRC16 |
Problemas e soluções comuns
1. Depois que a placa de relé é ligada, a interface 232 não consegue estabelecer comunicação e não pode ser controlada.
Primeiro, teste se diferentes taxas de transmissão podem ser controladas. Preste atenção aos fios A+, B- e blindados da interface 485. O fio blindado não é necessário, mas deve ser conectado quando a taxa de erro de bit de comunicação for alta. Essa situação pode ocorrer mesmo se a distância for muito próxima.
2.485 barramento, com mais de 1 dispositivo montado, envio relé 1 ativar com endereço de broadcast 255, mas o relé 1 de nem todos os módulos ativa.
O endereço de transmissão pode ser usado quando há apenas um dispositivo no barramento. Se houver mais de um dispositivo, use o DIP switch para distinguir o endereço para controle. Caso contrário, o módulo não será capaz de executar o comando corretamente devido ao julgamento assíncrono dos dados de comunicação.
