Válvula borboleta de flange elétrica VEAPON válvula de regulagem com chave de ferro fundido elétrica com revestimento de borracha válvula borboleta de flange elétrica de vedação macia

Válvula borboleta de flange elétrica

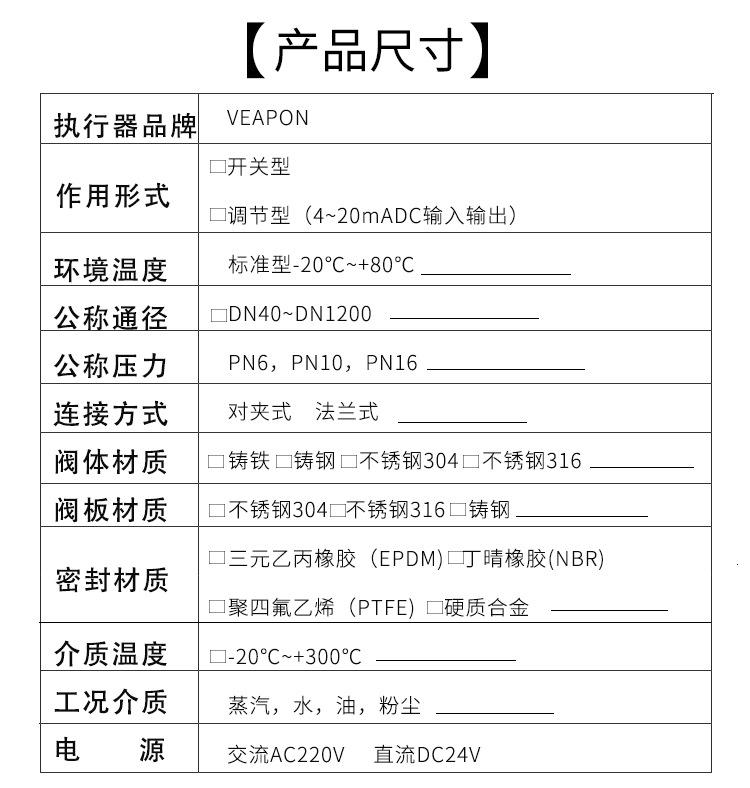

Especificação de diâmetro nominal:DN50-DN1200mm

Amplitude de movimento:0-90°

Volume de vazamento: vazamento zero

Forma estrutural: Flangeado

Material do corpo da válvula: aço fundido, aço inoxidável304,Aço inoxidável316

Material de vedação: borracha,PTEE、PPL、aço inoxidável、poliacetal、materiais resistentes ao desgaste

Pressão nominal:PN10、PN16、PN25、PN64

temperatura adequada:-40°C-450°C

Faixa de aplicação: gás, água, óleo, vapor, fluido corrosivo

Características do produto: Vedação confiável, pode ser usado em ocasiões de alta pressão e tubulações com diâmetros relativamente grandes

Visão Geral da Válvula Borboleta Elétrica Flangeada:

A válvula borboleta flangeada elétrica é composta por um atuador elétrico e uma válvula borboleta flangeada. De acordo com o modo de trabalho e as condições de trabalho, pode ser dividida em tipo de controle liga-desliga e tipo de regulagem inteligente (4-20mAcontrole de sinal analógico), as formas de vedação incluem vedação macia e vedação dura, funcionando através de um mecanismo atuador elétrico, a haste rotativa aciona o disco da válvula borboleta em0-90° faixa para uso de abertura e fechamento. O desempenho estrutural das válvulas borboleta flangeadas elétricas é superior às válvulas borboleta tipo wafer, e elas geralmente têm maior resistência à pressão. Portanto, para diâmetros superiores aDN600As condições de trabalho recomendam todas o uso de válvulas borboleta flangeadas elétricas.

Válvula Borboleta Flangeada Elétrica Características de Desempenho:

1.Uma válvula borboleta controlada automaticamente que pode ser operada remotamente, enquanto também possui as características de uma válvula borboleta flangeada, e pode ser equipada com uma gama mais ampla de diâmetros de válvula borboleta;

2.A fonte de alimentação é a energia motriz da válvula borboleta elétrica, a fonte de energia é ampla, a faixa de aplicação é ampla, economiza recursos humanos e tem maior eficiência de trabalho;

3.A operação é conveniente e vários requisitos de controle podem ser facilmente atendidos. Ao selecionar diferentes atuadores elétricos, funções como feedback de sinal, regulação de fluxo e à prova de explosão podem ser alcançadas;

4.Pode alcançar a ultraminiaturização, pode alcançar o travamento mecânico automático, pode substituir diferentes anéis de vedação para atender diferentes condições de trabalho.

Princípio de funcionamento da válvula borboleta de flange elétrica:

Válvula borboleta flangeada elétrica usa entrada de atuador elétrico0-10O sinal padrão em miliamperes, a unidade motora aciona o torque angular da haste sem-fim da engrenagem para acionar o disco borboleta a girar. Quando a válvula está na posição totalmente aberta, a espessura do disco borboleta é a resistência ao meio que flui através do corpo da válvula, portanto, a queda de pressão gerada através desta válvula é muito pequena, assim ela possui boas características de controle de fluxo. As válvulas borboleta flangeadas elétricas têm dois tipos de vedação: vedação resiliente e vedação metálica. Para válvulas de vedação resiliente, o anel de vedação pode ser embutido no corpo da válvula ou fixado à periferia do disco borboleta. Válvulas com vedações metálicas geralmente têm uma vida útil mais longa do que aquelas com vedações resilientes, mas é difícil obter uma vedação completa. Vedações metálicas podem suportar temperaturas de trabalho mais altas, enquanto vedações resilientes têm a desvantagem de serem limitadas por temperatura. Se a válvula borboleta flangeada elétrica for necessária para controle de fluxo, o principal é selecionar corretamente o tamanho e o tipo da válvula.
