Câmara de Refúgio Sistema de Sprinklers de Gás de Transição Ar Comprimido é Usado para Criar uma Cortina de Gás através do Tubo de Cortina de Ar a Jato

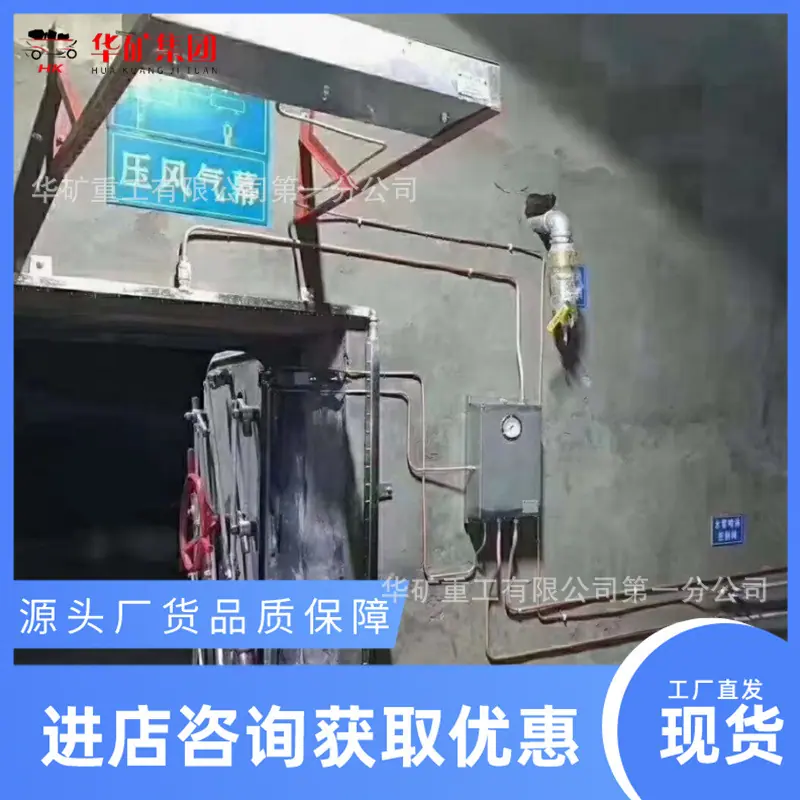

Sistema de sprinklers de cortina de ar para câmara de refúgio

A função do sistema de lavagem da cortina de ar é formar uma cortina de ar através do tubo da cortina de ar a jato com ar comprimido, formando um ambiente relativamente isolado e fechado na porta da câmara. O equipamento de pulverização na parte superior da sala de transição libera uma grande quantidade de fluxo de ar para substituir o gás tóxico através da válvula de troca de ar unidirecional, e não será levado para a sala de sobrevivência da câmara de refúgio com a entrada dos evacuados .

1. Faca de ar

O entreferro é de apenas 0,05 mm e, sob a pressão de 0,5-0,6 MPa, pode cobrir uma distância de purga de 2 m. O comprimento da faca pneumática pode ser personalizado de acordo com a largura da porta.

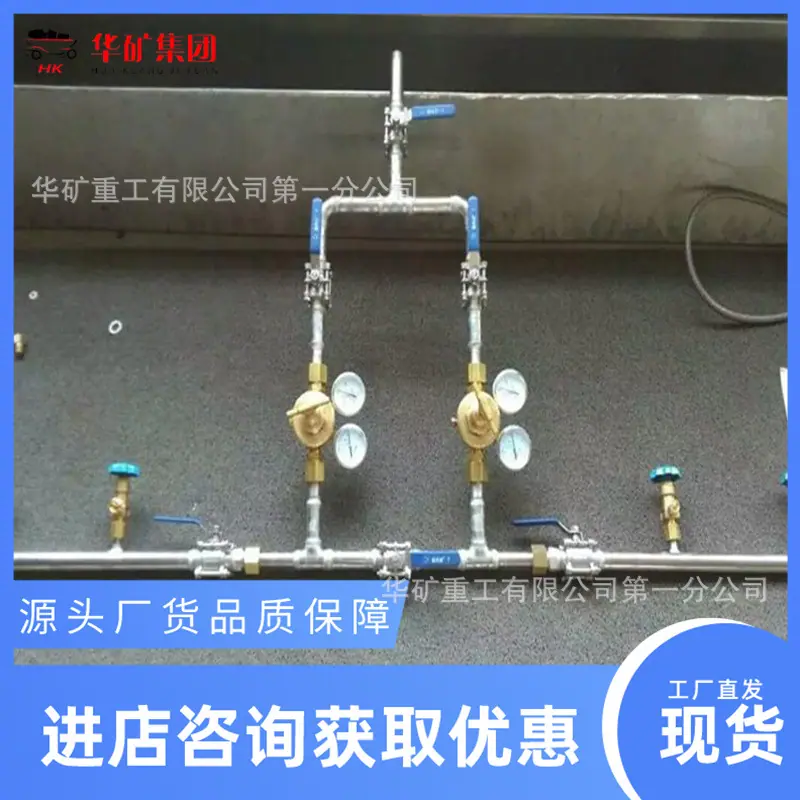

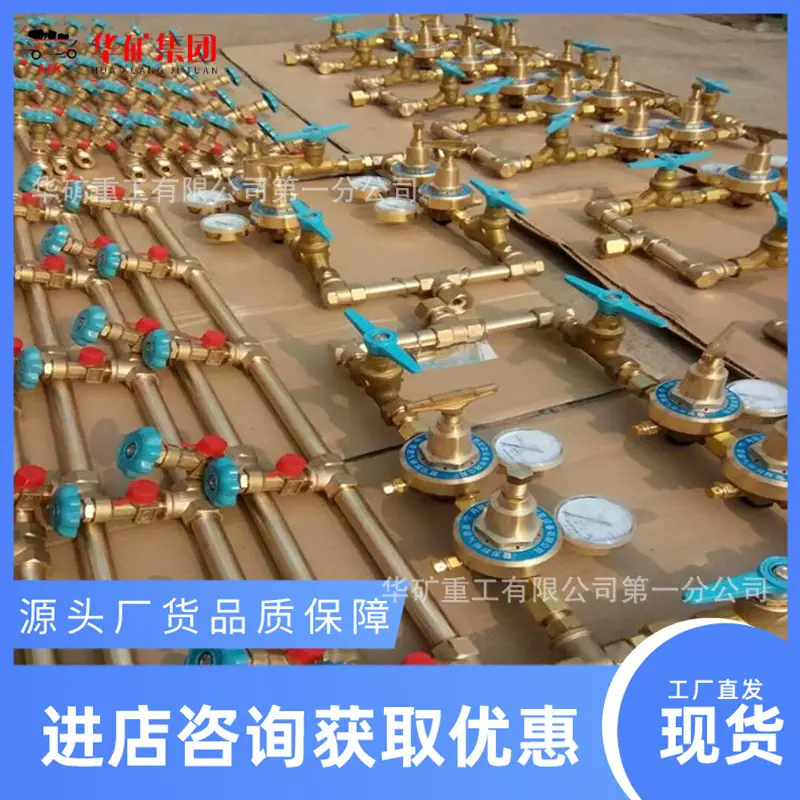

2. Redutor de pressão do cilindro de gás

Dispositivo que regula a pressão do gás fornecido pelo cilindro para uma pressão de saída tão constante quanto possível.

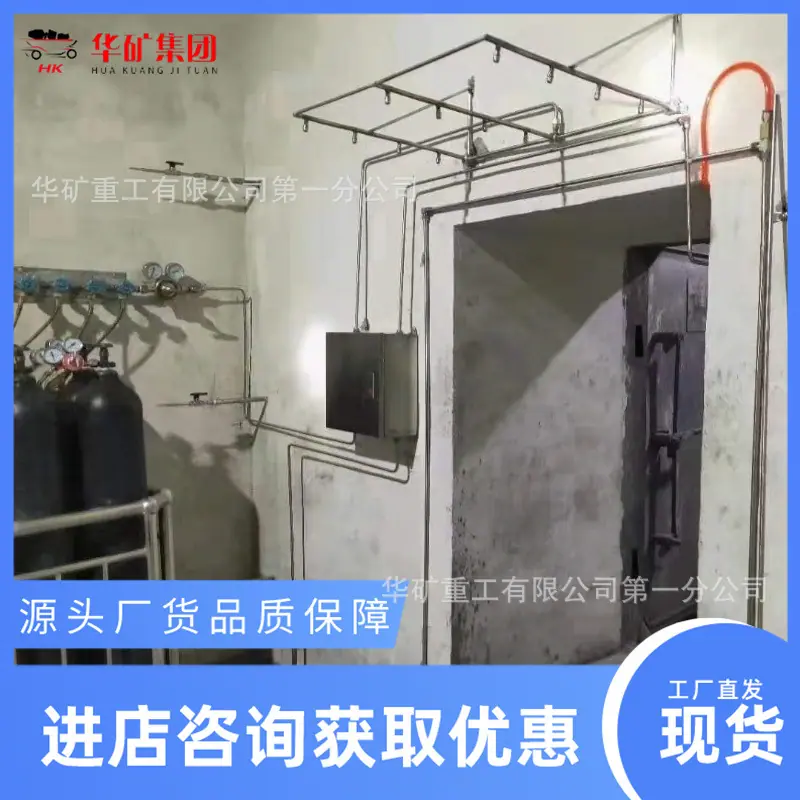

O sistema de pulverização de gás de transição da câmara de refúgio é utilizado principalmente para resolver o problema de ventilação da câmara de transição, ou seja, para diluir o gás nocivo e descarregá-lo fora da câmara de refúgio (cabine) através de uma grande quantidade de ar comprimido fresco, então como para reduzir a concentração de gases nocivos e purificar o ar. O sistema de pulverização da câmara de transição da câmara de refúgio da nossa empresa adota bicos de gás de alta qualidade para fazer com que o ar comprimido purgue rapidamente a câmara de transição (cabine) e descarrega o excesso de gás para o exterior da câmara (cabine) através da pressão automática válvula de escape de alívio, completando assim a purificação dos gases na câmara de transição e a remoção de gases tóxicos e nocivos.

1. Tubo de pulverização:

A velocidade do gás de pulverização é maior que5m/s; o fornecimento de ar do dispositivo de pulverização é superior a 500m3/h; o dispositivo de pulverização é fornecido com fontes de ar duplas e é fácil alternar entre as duas para garantir o funcionamento normal do dispositivo de pulverização.

2. Válvula de escape de alívio de pressão automática:

Adote conexão de flange padrão nacional, feita de aço inoxidável ou aço fundido, pressão de abertura unidirecional280Pa。

Composição do sistema de pulverização da cortina de ar da câmara de refúgio:

Sistema de sprinklers de cortina de ar para câmara de refúgio  Sistema de limpeza de cortina de ar para câmara de refúgio  Sistema de pulverização de gás de transição para câmara de refúgio  Dispositivo de cortina de arVálvula mecânica de controle de cortina de arVálvula de esfera de controle de cortina de ar Acessórios para tubulação de fornecimento de ar para cortina de ar  Medidor de fluxo de cortina de ar  Dispositivo de pulverizaçãoRedutor de pressão do sprinklerCaixa de controle de cortina de ar  Válvula de esfera de controle de pulverização  Medidor de fluxo de pulverização  Cilindro de ar comprimido Regulador de arDispositivo de confluência de arAcessórios para tubos de fornecimento de ar de pulverização Válvula de escape manualVálvula de escape unidirecional automática Acessórios para tubos de escape
