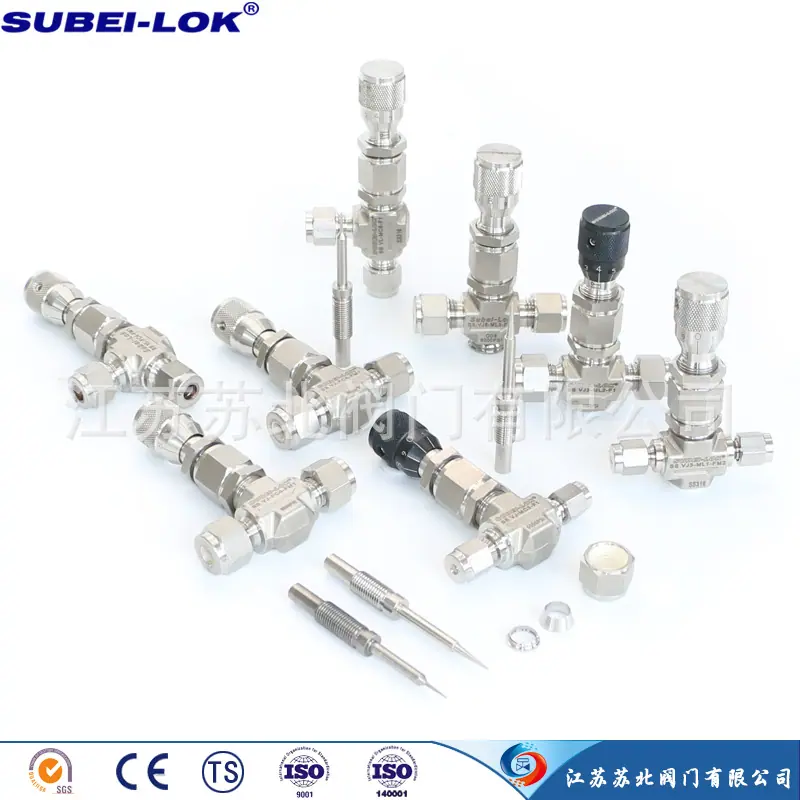

[Válvula de ajuste fino] Válvula de ajuste fino de fluxo cromatográfico OD1/8", Válvula reguladora de precisão do tamanho do fluxo de gás

Parâmetros técnicos:

1. Pressão de trabalho:

Aço inoxidável: 6000psig-10000psig (820 bar);

Liga: 6000 psig - 10000 psig (820 bar);

Latão: 1000psig-3000psig(207 bar);

2. Temperatura de trabalho:

PTFE:-129℉-248℉(-34℃-120℃)；

PPL:-129℉-536℉(-54℃-280℃)；

Embalagem de grafite :-129℉-788℉(-54℃-420℃)；

Junta O-ring:-32℉-149℉(-10℃-65℃)；

3. Diâmetro interno:

a. 2,8 mm (mínimo pode atingir 0,81 mm 0,032”); diâmetro interno universal 2,8, agulha da válvula de 12 graus, distância efetiva de ajuste de 8 milímetros;

b. Diâmetro interno de alta precisão de 1,2 mm, ponta da válvula (agulha da válvula) cônica de 5 graus, distância de ajuste efetiva de 6 mm;

c. mínimo alcançável 0,81 mm 0,032”;

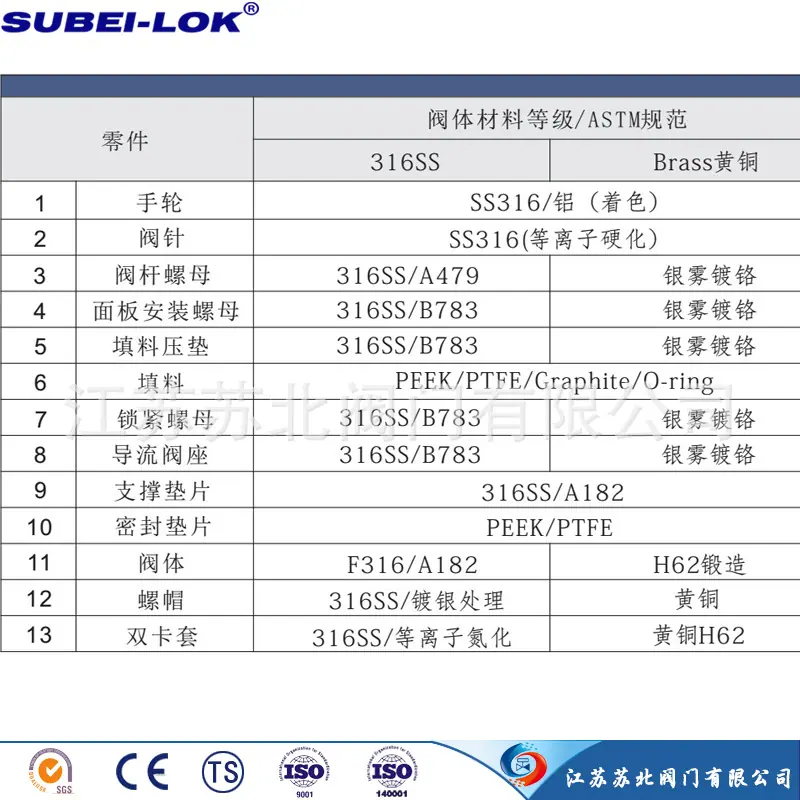

4. Materiais: SS, 304, 316l, 316, 1Cr18Ni9Ti, Hastelloy, Titânio, etc.

5. Coeficiente de vazão: 0,004 CV, 0,03, 0,16;

6. Interfaces: 1/16”,1/8”,1/4”,3/8”,1/2”,3mm-12mm;

7. Método de conexão: Luva, Rosca (NPT, ISO, BSP), Soldagem.

Vantagem:

1. Pode ser montado em painel, com função de corte;

2. Sem anel O, não afetado pelo meio, temperatura;

3. vedação metal-metal, adequada para condições de trabalho severas;

4. Cônico da agulha da válvula 3o-12o;

5. O meio de vedação pode ser PTFE, PPL, grafite;

6. Vários tipos de conexão para escolher: virola, roscada, soldada;

7. As capas de cartas são mais firmemente presas pela nitretação a plasma;

8. Porca banhada a prata ecologicamente correta, virola com acabamento espelhado, fácil de montar e desmontar repetidamente;

9. Estruturas de passagem reta, angular, de três vias e com haste de válvula dupla estão disponíveis para seleção;

10. Cada válvula passa por um teste de estanqueidade com nitrogênio a 10 MPa antes de sair da fábrica e um teste de estanqueidade com pressão de água a 1,5 vezes a pressão de trabalho nominal a uma taxa de 5%.
