Calibradores de bloco, também conhecidos como blocos padrão, são ferramentas de medição fundamentais para o controle de dimensões na indústria de fabricação de máquinas. Eles servem como meio para transferir dimensões de comprimentos padrão para peças e são o padrão para medição de comprimento em topografia técnica.

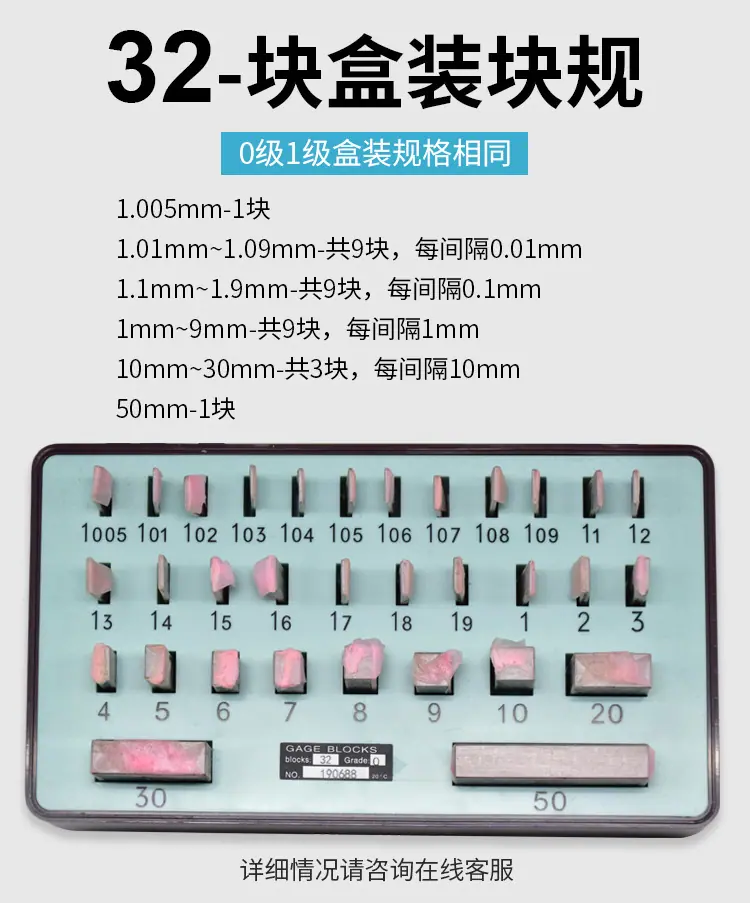

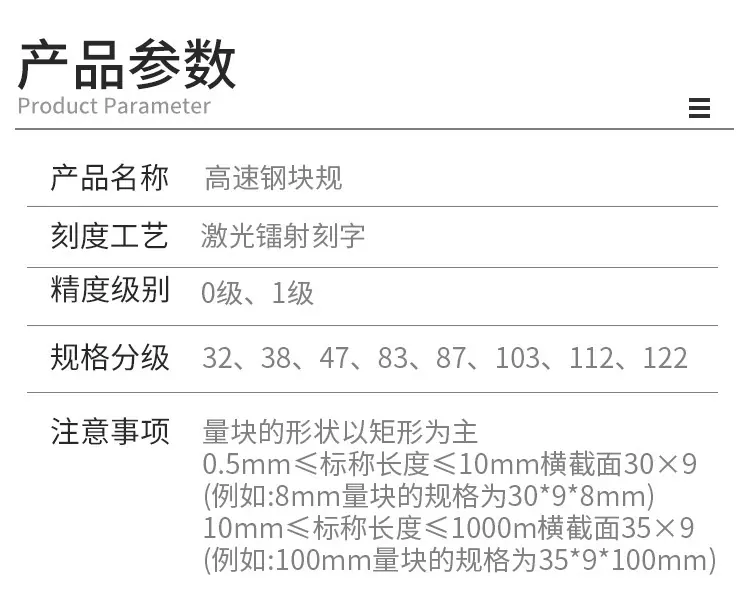

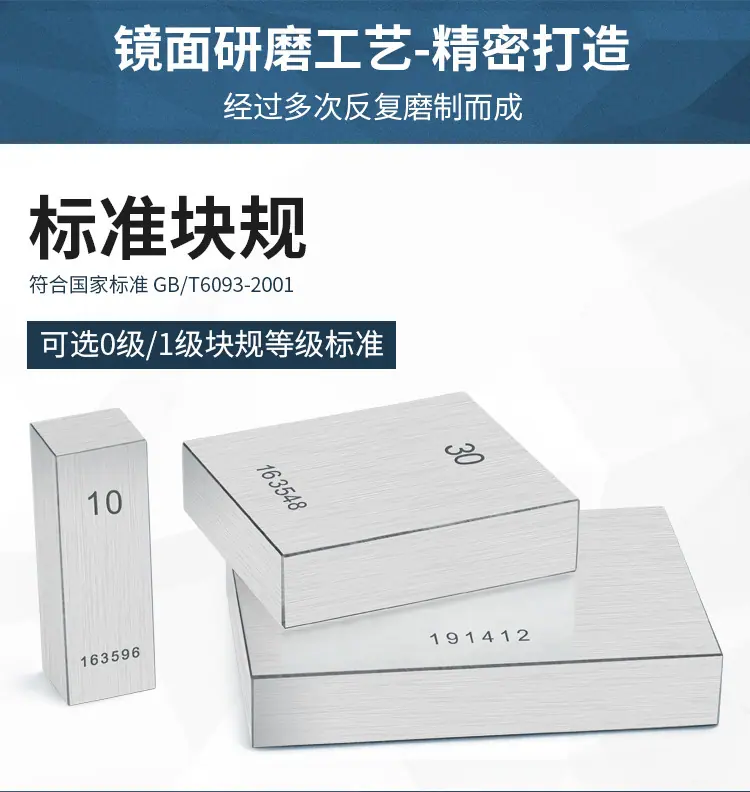

comprimentoCalibradores são blocos retangulares com seção transversal retangular, feitos de aço de rolamento com boa resistência ao desgaste, alta dureza e resistência à deformação. Eles possuem duas superfícies de medição (superior e inferior) e quatro superfícies não de medição. As duas superfícies de medição são planos paralelos retificados e polidos com precisão, que são muito planos e lisos. As dimensões da seção transversal retangular dos calibradores são: para calibradores com tamanho básico de 0,5 a 10 mm, as dimensões da seção transversal são 30 mm x 9 mm; para calibradores com tamanho básico maior que 10 até 000 mm, as dimensões da seção transversal são 35 mm x 9 mm.

A dimensão de trabalho de um bloco padrão não se refere à distância entre quaisquer duas faces de medição, porque as duas faces de medição não são paralelas. Portanto, a dimensão de trabalho de um bloco padrão refere-se ao seu comprimento central, ou seja, à distância perpendicular do centro de uma face de medição do bloco padrão à superfície de ligação da outra face de medição (cuja qualidade de superfície é consistente com a do bloco padrão). Cada bloco padrão é marcado com sua dimensão de trabalho: quando o tamanho do bloco padrão é igual ou superior a 6 mm, a dimensão de trabalho é marcada na superfície não de trabalho; quando o tamanho do bloco padrão é inferior a 6 mm, a dimensão de trabalho é marcada diretamente na face de medição.
A precisão de um bloco padrão depende de suas dimensões de trabalho.A precisão do comprimento central e o paralelismo das duas superfícies de medição são divididos em cinco classes de precisão: classe 00, classe 0, classe 1, classe 2 e classe (3). Blocos padrão de classe 0 têm alta precisão, e as dimensões de trabalho e o paralelismo são muito precisos, com um erro de apenas alguns décimos de micrômetro. Eles são geralmente usados apenas por unidades de metrologia provinciais e municipais para a verificação ou calibração de instrumentos de precisão. Blocos padrão de classe 1 têm precisão ligeiramente menor, e blocos padrão de classe 2 têm precisão ainda menor. Blocos padrão de classe 3 têm baixa precisão e são geralmente usados por estações de metrologia em fábricas ou oficinas para verificar ou calibrar ferramentas de medição de precisão de uso comum em oficinas.
Calibradores de bloco são padrões dimensionais de precisão, e sua fabricação não é fácil. Para garantir que calibradores de bloco com desvios dimensionais de trabalho ligeiramente maiores ainda possam ser usados como padrões de comprimento precisos, as dimensões de trabalho dos calibradores de bloco podem ser calibradas para serem mais precisas, e valores de correção da calibração do calibrador de bloco podem ser adicionados durante o uso. Embora isso seja mais trabalhoso de usar, permite que calibradores de bloco com desvios ligeiramente maiores ainda sejam usados como padrões dimensionais precisos.

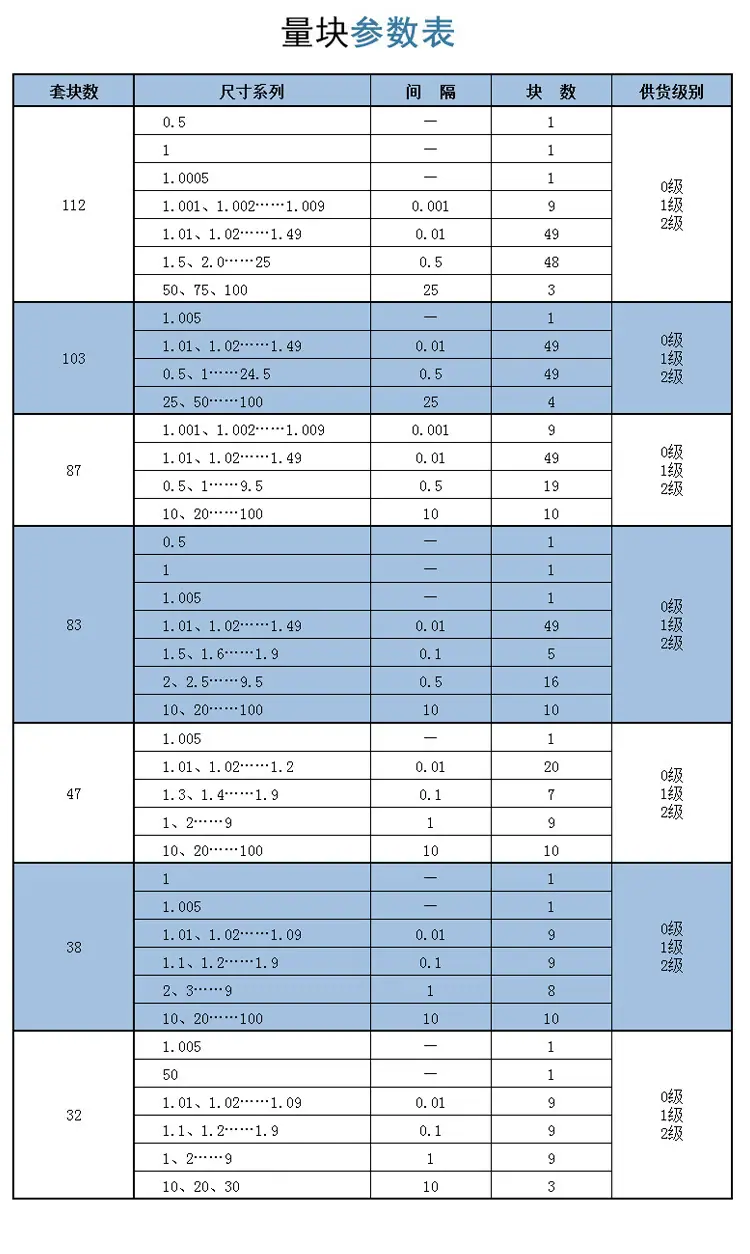

(1) Divisão de blocos de volume

A classificação de blocos padrão é determinada com base em fatores como o desvio de fabricação do comprimento do bloco padrão, a variação de comprimento, a planicidade e o encaixe."Classe" indica o grau de proximidade entre o comprimento medido de um bloco padrão e seu comprimento nominal. De acordo com o padrão nacional de verificação metrológica JJG-2003, os blocos padrão são geralmente classificados nas classes K, 0, 1, 2 e 3. Os desvios limite (te) e as variações máximas de comprimento permitidas (tv) para cada classe de bloco padrão são especificados na Tabela 1.4.7. Blocos padrão de Classe 3, exceto aqueles para fins especiais, geralmente não são fabricados.

(2) Divisão de blocos padrão, etc.

Blocos padrão são determinados com base na incerteza de medição, variação de comprimento, planicidade e ajuste do comprimento medido. Os blocos padrão são classificados em...1, 2, 3, 4, 5, etc. "Etc." indica o quão próxima o comprimento medido do bloco padrão está de seu valor verdadeiro.
