Detector Geológico de Mineração, Detector Geológico de Construção de Túneis, Sistema de Detecção Avançada Mtrt para Minas de Carvão

Função

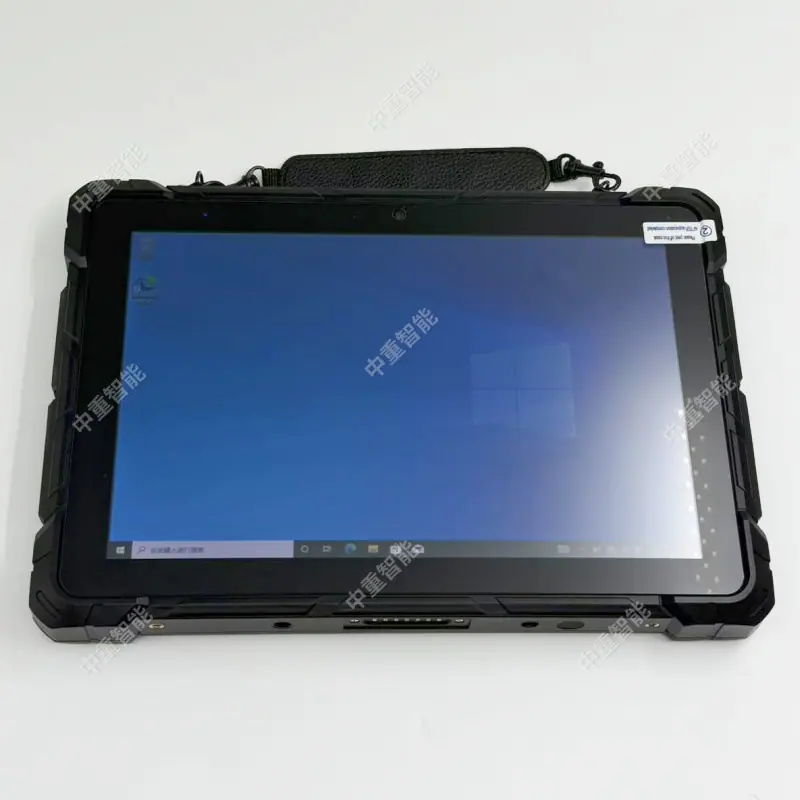

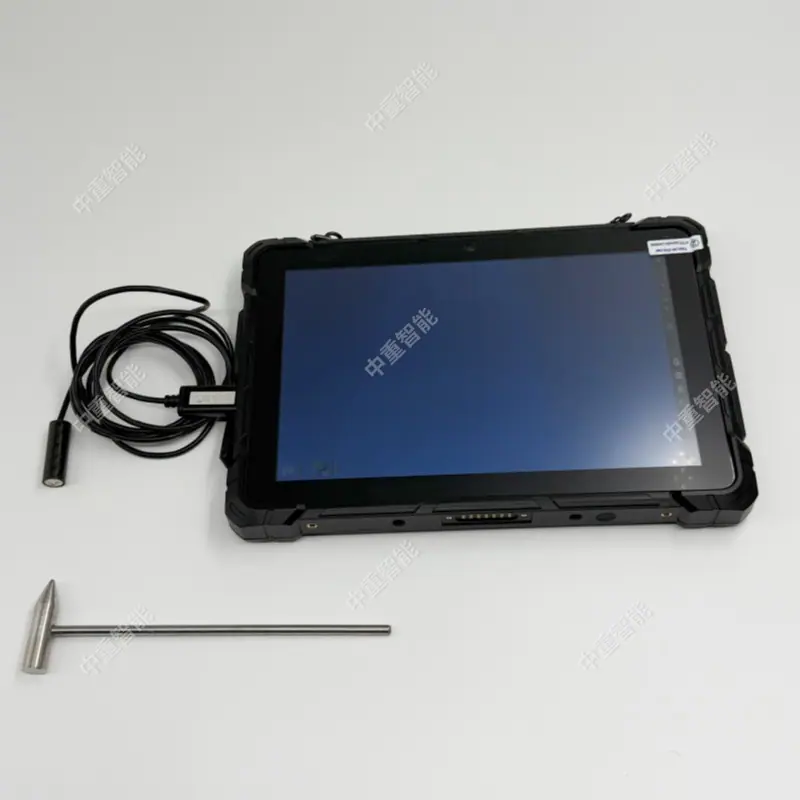

⑴ Terminal Portátil: Também conhecido como tablet. Antes de coletar dados no local de detecção de campo, o terminal portátil usa um roteador sem fio para definir parâmetros e enviar comandos aos sensores. Simultaneamente, durante a coleta de dados de detecção de campo, ele recebe os dados sísmicos enviados pelos sensores em tempo real para armazenamento, pré-processamento e várias exibições em tempo real. Após a coleta de dados de detecção de campo, os dados são transferidos para um computador na superfície, onde o software de análise instalado no computador analisa os resultados da detecção. O terminal portátil pode instalar o software de análise existente. Após receber todos os dados coletados da detecção de campo, os resultados da detecção podem ser analisados em tempo real no local. Se os resultados forem insatisfatórios, a detecção pode ser repetida rebatendo ou detonando até que sejam satisfatórios. Os dados também podem ser transmitidos diretamente para a superfície pela internet subterrânea.

⑵ Roteador Sem Fio: Usado principalmente para transmissão de dados entre terminais portáteis e dois ou mais sensores. O terminal portátil usa o roteador sem fio para definir parâmetros e enviar comandos aos sensores, e também recebe dados coletados pelos sensores através do roteador sem fio.

⑶ Sensor: Geralmente é utilizado um acelerômetro de três eixos. Ele é usado para detectar sinais de ondas sísmicas, que são convertidos em sinais digitais após processamento para armazenamento, pré-processamento e transmissão. Antes da aquisição de dados em campo, o sensor pode receber parâmetros e comandos enviados do terminal portátil. Após a conclusão das configurações de parâmetros, ele entra em um estado de espera pelo sinal de gatilho de aquisição. Ao receber o sinal de gatilho do acionador, todos os sensores

Realize simultaneamente a coleta e o armazenamento da sincronização de dados. Após a conclusão da coleta, transmita os dados sísmicos coletados para o terminal portátil.

⑷ Gatilho: Um gerador de sinal, conectado via um cabo de sinal de gatilho ao martelo de cobre percussor na fonte sísmica, transmite sem fio o sinal de gatilho gerado pelo impacto do martelo de cobre percussor para os sensores, sincronizando a aquisição do sinal sísmico de todos os sensores. Existem vários tipos de gatilhos.

Métodos: Primeiro gatilho curto, depois longo; primeiro gatilho longo, depois curto; gatilho de sinal externo; gatilho de sinal interno; e gatilho de detonador.

⑸ Martelo de cobre sísmico: Geralmente, utiliza-se um martelo de cobre de 8 libras. Ao ser golpeado para excitar, ele gera sinais de ondas sísmicas e sinais de disparo.

⑹ Almofada de Martelo (Acoplador de Sinal): Usado quando o martelo da fonte sísmica bate (principalmente usado em formações geológicas macias).

⑺ Cabo de Sinal de Gatilho: Conecta o gerador de sinal de gatilho (buzzer) ao gatilho.

⑻ Gerador de sinal de acionamento (buzzer): Instalado na extremidade não percussora do martelo de cobre, gera um sinal de acionamento quando atingido.

⑼ Adaptadores: 5 estão configurados para carregamento. 1 para o terminal portátil, 1 para o roteador sem fio, 1 para o gatilho e os outros 2 para os sensores.
