• A sonda e o host são ambos projetados com circuitos intrinsecamente seguros, limitando energia, não produzindo faíscas e não apresentando risco de ignição. Eles cumprem os "Regulamentos de Segurança em Minas de Carvão" e a "Especificação para Registro Geofísico de Carvão" (DZ/T 0080—2010), e podem ser usados diretamente em áreas perigosas, como frentes de lavra subterrâneas e galerias de retorno de ar.

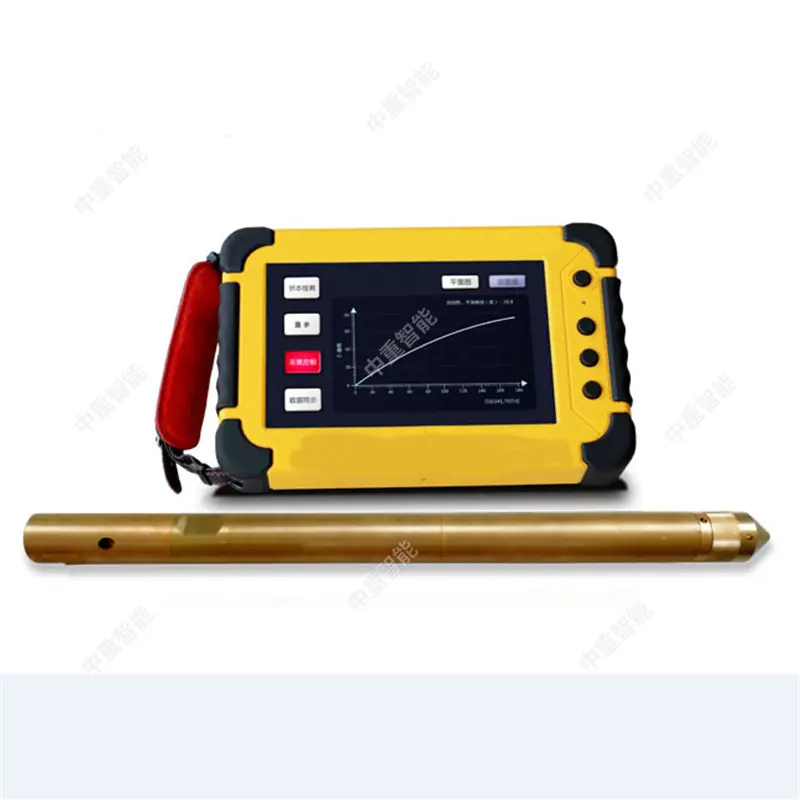

• Miniaturização do tubo de exploração (diâmetro ≤ Φ85mm), carcaça de aço inoxidável de alta resistência, à prova d'água e poeira IP68, resistente a impactos, resistente ao desgaste, adequado para todos os tipos de poços de Φ90–Φ150mm, pode ser abaixado de forma estável em furos verticais / inclinados / horizontais.
• Isolamento optoeletrônico, separação física dos circuitos de alta e baixa tensão, resistente à interferência eletromagnética de fundo de poço, aquisição de dados estável e confiável.

• Aquisição simultânea em única descida no poço de 6 tipos de dados: resistividade, gama, potencial, vídeo, desvio do poço e profundidade. Não há necessidade de múltiplas descidas ou construção repetida, melhorando a eficiência da detecção em mais de 80%, reduzindo significativamente o tempo de operação no poço e diminuindo os riscos de segurança.
• A resistividade lateral foca nas formações laterais, reduz a interferência do fluido do poço, tem maior resolução e localização de anomalias mais precisa, tornando-a mais adequada para condições de porosidade complexas no poço do que a resistividade aparente comum.
• Câmera de alta definição grande angular (≥1080P, com luz de preenchimento), gravação de vídeo / instantâneo em tempo real, detalhes da parede furada claramente visíveis, anomalias elétricas correspondem um a um com as imagens de vídeo, verificação dupla, eliminando julgamento incorreto.

• Software de registro dedicado processa dados automaticamente, gera imagens de resistividade, curvas gama/potenciais, trajetórias 3D de poços, perfis litológicos abrangentes e seções transversais. Ele realiza automaticamente a divisão em camadas, rotula locais de aquíferos/zonas de fratura/falhas e gera relatórios CAD/Excel, eliminando a necessidade de interpretação manual complexa.
• Alcance a fusão tridimensional de **"dados elétricos quantitativos + imagens intuitivas da parede do furo + trajetória espacial precisa"** para a determinação precisa de: espessura/localização da camada de carvão, posição do aquífero, falhas/dolinas, delaminação do teto, desenvolvimento de fraturas, pontos de influxo de água, vazios, colapso da parede do furo, etc., fornecendo uma base confiável para exploração e drenagem de água, extração de gás, projeto de suporte e previsão avançada.

• A sonda adota um design modular. O eletrodo, a câmera e os sensores são encapsulados individualmente. Se ocorrer uma falha, eles podem ser substituídos individualmente, eliminando a necessidade de devolver a unidade inteira à fábrica. Isso torna a manutenção conveniente e econômica.

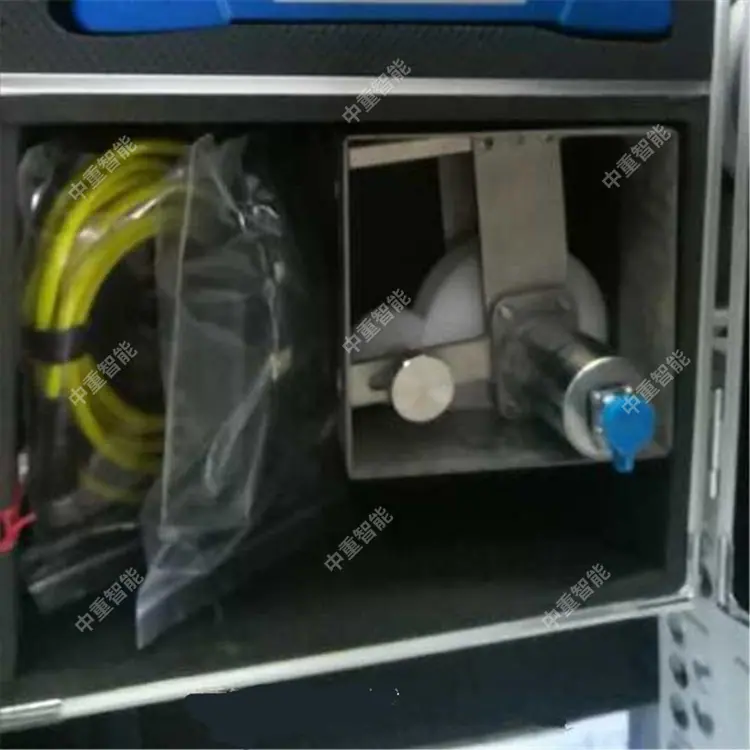

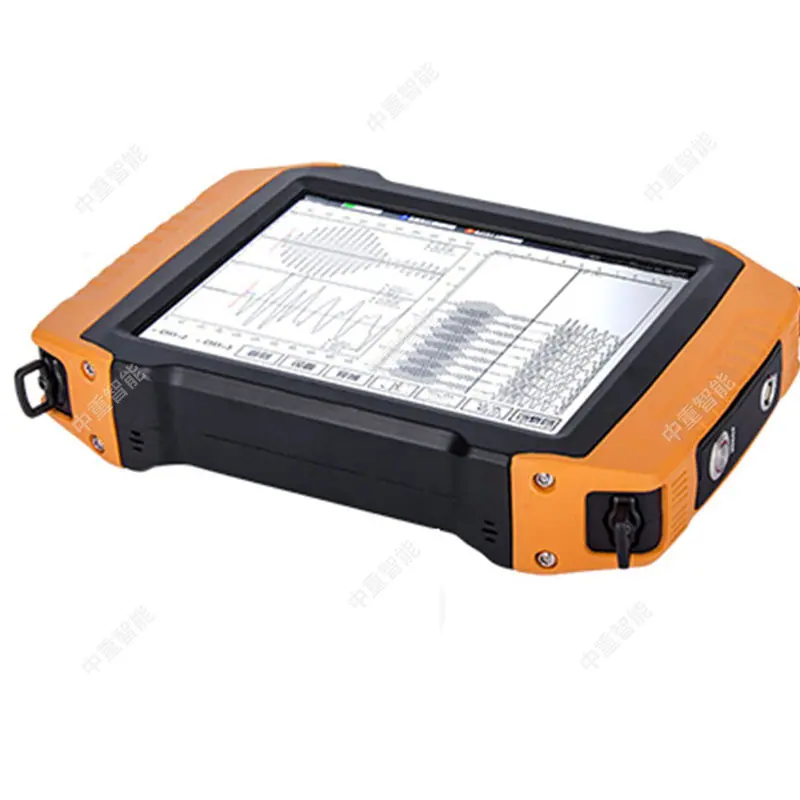

• Host de superfície com display de tela dupla, operação de uma tecla, suporta visualização em tempo real, teste de continuação de ponto de interrupção, armazenamento automático de dados; guincho com bobinamento automático de cabo, medição precisa de profundidade (erro ≤0,1%), uma pessoa pode completar as operações de perfilagem de poço.
• Longa vida útil e baixa taxa de falha dos componentes principais, adaptável a operações contínuas de longa duração e alta intensidade no poço.
