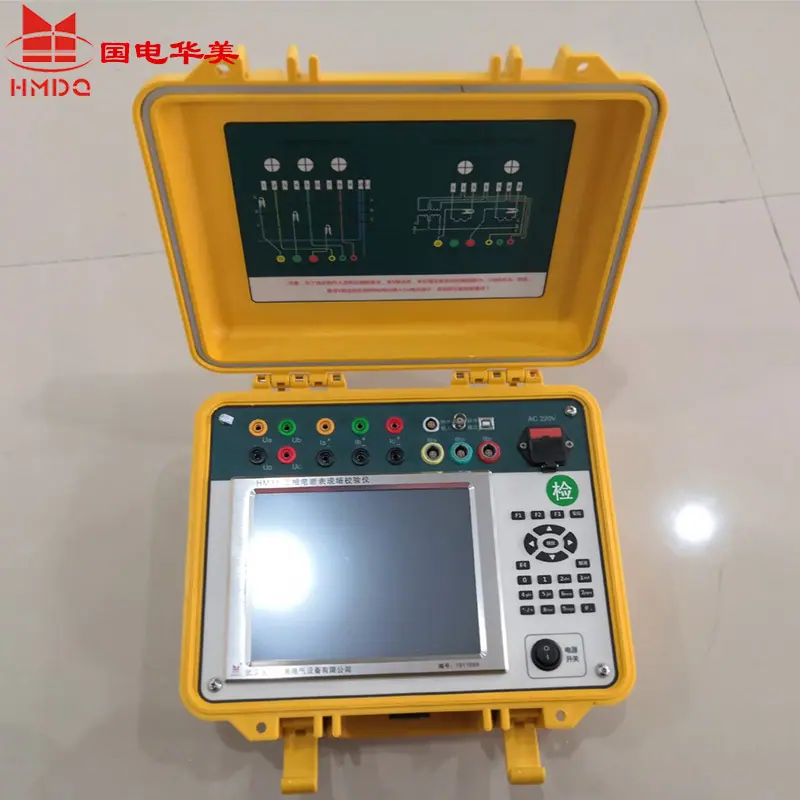

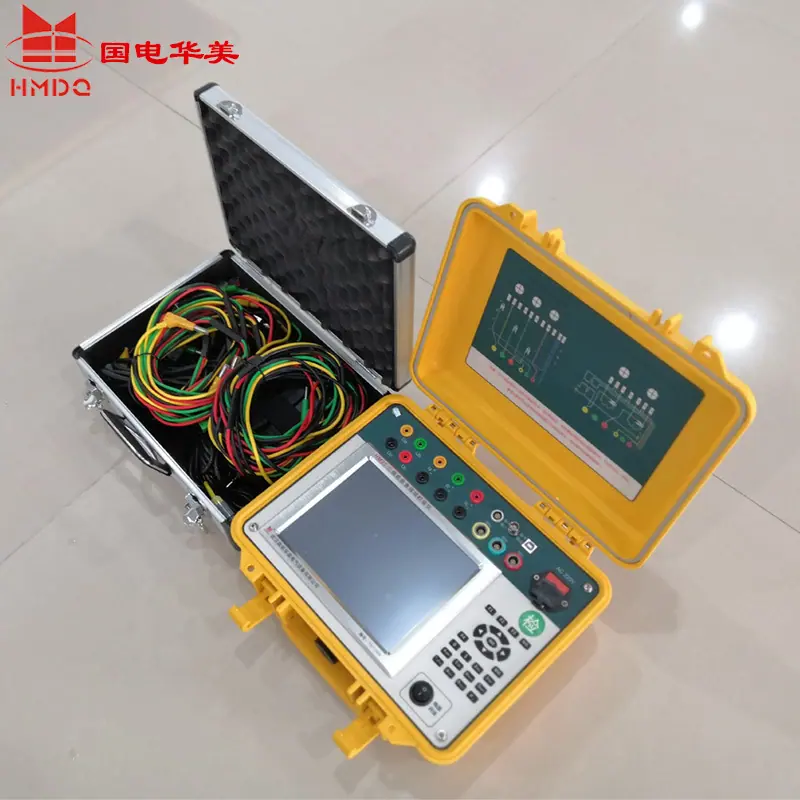

Testador de campo de medidor de energia elétrica trifásico HM35

Alias ​​do produto:Calibrador de medidor de energia trifásico, analisador de qualidade de energia trifásica, calibrador de medidor de energia portátil, dispositivo de calibração de medidor de energia trifásico, medidor de energia eletrônico, calibrador de campo de medidor de energia trifásico multifuncional

Contato: Xu Huiping 13720390671

1. Introdução do produto

HM35O calibrador de medidor de energia trifásico é um membro recém-adicionado à série de calibradores de medidor de energia da nossa empresa. Ele integra a experiência que nossa empresa acumulou ao longo de muitos anos no campo da calibração de medidores de energia, incorpora sugestões valiosas de numerosos clientes e mantém a excelente qualidade consistente dos Instrumentos Huoju.

HM35O calibrador de campo para medidor de energia trifásico é um instrumento novo e abrangente, adequado para uso em campo ou laboratório, integrando funções como calibração de medidor de energia, teste de harmônicos e inspeção de fiação de medidor de energia. É um instrumento raro de alto custo-benefício.

2. Recursos funcionais

2.1.Funciona com uma combinação multiprocessador centrada em um processador DSP de ponto flutuante de alta velocidade, e um conversor ADC de 16 bits com amostra e retenção síncrona de 6 canais garante o cálculo síncrono de tensão e corrente.

2.2.Ele usa uma tela TFT LCD de nível industrial de 8,4 polegadas com resolução de 800×600 com exibição clara e bonita e grande quantidade de informações. Ele pode concluir as configurações de parâmetros calibrados, medição de parâmetros elétricos, teste de erro, diagrama vetorial e outras funções em uma tela.

2.3.Ele adota um método de interação humano-computador combinando botões e tela sensível ao toque, o que é fácil de operar.

2.4.Ele tem a função de distinguir 144 tipos de fiação incorreta (48 tipos para trifásico de três fios e 96 tipos para trifásico de quatro fios) e usa texto para descrever com precisão e clareza as informações de erro.

2.5.Ele pode testar o conteúdo harmônico do 2º ao 51º e o conteúdo harmônico total da tensão e corrente trifásicas na rede elétrica e exibi-los intuitivamente em um gráfico de barras.

2.6.As formas de onda dos canais de tensão e corrente podem ser exibidas.

2.7.O transformador de corrente embutido tem um valor inicial mínimo de 2mA. Quando o fornecimento é alto e o tempo é alto, a fiação errada do medidor de energia pode ser determinada sem carga.

2.8.Espaço de armazenamento Flash de grande capacidade integrado e interface de comunicação USB, que pode carregar dados de teste por plug and play.

2.9.Teste sem pontos cegos, pode medir todos os tipos de medidores de eletricidade de dentro e de fora do país.

2.10.Uma variedade de modos de fornecimento de energia de trabalho podem ser adotados, incluindo fornecimento de energia da rede elétrica e fornecimento de energia da linha de teste no local.

3. Indicadores de desempenho

3.1Faixa de teste de tensão: AC 30~450V

3.2Intervalo de teste atual:

Transformador de corrente embutido: 5A.

Transformador de corrente tipo alicate:Estão disponíveis 5A, 50A, 100A, 500A, 1500A, etc.

3.3.Faixa de teste de frequência: 45Hz~65Hz, precisão: ±0,01Hz

3.4.Faixa de medição de fase: -180°~+180°, Precisão: ±0,05°

3.5.Precisão de tensão e corrente: classe 0,05

3.6.Potência Ativa, Precisão da Energia Ativa:

Transformador de corrente integrado: nível 0,05

Transformador de corrente clamp-on: Classe 0.2

3.7.Potência Reativa, Precisão da Energia Reativa:

Transformador de corrente embutido: Classe 0.1

Transformador de Corrente Núcleo Dividido: Classe 0.5

3.8.resistência de entrada:

Impedância de entrada de tensão ≥300KΩ

Impedância de entrada de corrente ≤0,01Ω

3.9.Emite pulsos de energia elétrica padrão:

Constante de pulso de energia elétrica de baixa frequência deste instrumento (p/kW·h)

Constante de pulso de energia elétrica de alta frequência deste instrumento (p/kW·h)

3.10.24Variação horária: ≤±0,01%

3.11.Consumo de energia: <15W

3.12.Fonte de alimentação de trabalho: AC45~450V

3.13.ambiente de trabalho:

Temperatura: -25℃~+45℃

Umidade Relativa: 40%~95%

3.14Dimensões externas: 320×260×140 (mm)

3.15.Peso: 3Kg
