Instruções de Uso da Caixa de Controle à Prova de Explosão e de Segurança Intrínseca para o Dispositivo de Proteção do Carro Esportivo Kxj-660Zd

A Caixa de Controle à Prova de Explosão e Intrinsecamente Segura KXJ-660ZD para Dispositivo de Proteção de Transporte em Mina é adequada para ambientes perigosos em minas de carvão, como aqueles que contêm gás (metano) e poeira de carvão, mas não para ambientes com gases corrosivos que destroem o isolamento; é utilizada em dispositivos de proteção de transporte para controlar o enrolamento e desenrolamento do guincho e, simultaneamente, fornece proteção para o circuito de controle.

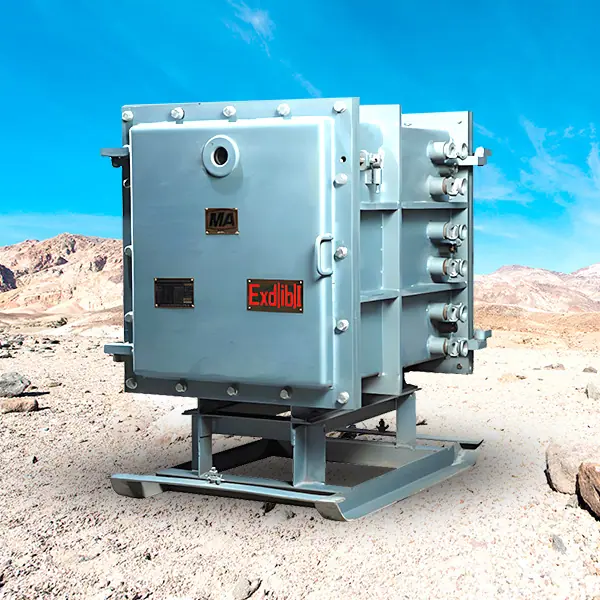

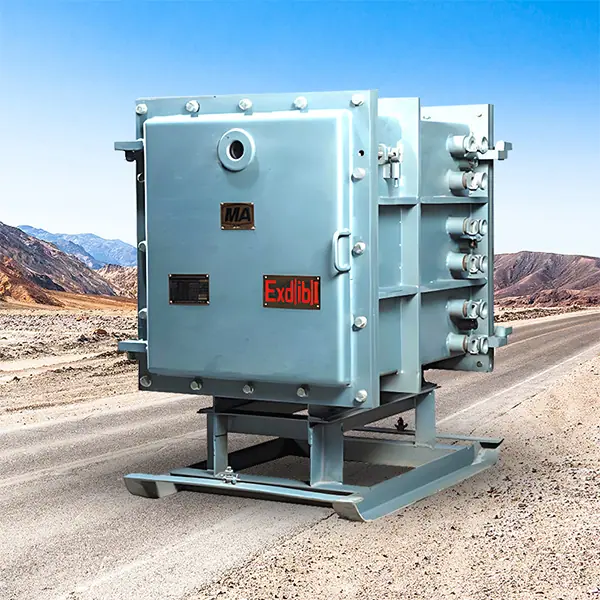

Caixa de controle à prova de explosão e intrinsecamente segura para dispositivos de proteção do carro esportivo KXJ-660ZD - Ambiente de uso

A caixa de controle deve ser capaz de operar normalmente nas seguintes condições

Temperatura ambiente 0～40℃;

Umidade relativa: Não superior a 95% (25℃);

Pressão atmosférica: 80～110kPa;

Usar em locais com misturas explosivas de metano e poeira de carvão, mas sem gases corrosivos que danifiquem o isolamento.

Parâmetros Básicos da Caixa de Controle à Prova de Explosão e Segurança Intrínseca para Dispositivo de Proteção de Carro Esportivo KXJ-660ZD

Tensão nominal de entrada: AC660/380V

Dimensões externas, peso, material Dimensões externas: 778mm×492mm×742mm

Peso: 110Kg

Material: Q235A

Parâmetros da Unidade de Alimentação Principal: Um:242VAC; Uo:12.5V, Io:1.3A, Co:25 μ F, Lo:0.1mH.

Principais Indicadores Técnicos e Desempenho da Caixa de Controle à Prova de Explosão e Intrinsecamente Segura para o Dispositivo de Proteção do Carro Esportivo KXJ-660ZD

Fonte de energia

Tensão nominal da fonte de alimentação: AC660/380V;

Corrente operacional nominal do circuito principal: 30A; Categoria de utilização AC-4; Serviço contínuo; Frequência nominal 50Hz;

Potência aparente de entrada: ≤100VA (sem carga).

sinal de entrada

Sinal de quantidade de chave de 8 vias, quando a resistência de entrada ≤50Ω, indica que o contato está na lógica "fechado"; quando a resistência de entrada ≥100k

Ω representa a lógica "aberto" do contato.

Interruptor de 2 vias nível de sinal de quantidade, nível alto ≥10V; nível baixo ≤3V.

sinal de saída

Saída de relé de estado sólido de 3 vias (à prova de explosão), capacidade de contato: 24VCC/1,4A, distância de transmissão menor ou igual a 20m.

Parâmetros de sinal óptico Ethernet

Número de canais: 2 canais;

Modo de transmissão: Fibra óptica monomodo;

Comprimento de onda:1310nm；

Taxa de transmissão: 100Mbps;

Potência de transmissão: ≤0dBm;

Sensibilidade de recepção: -25dBm;

Distância de transmissão menor ou igual a: 1km (usando cabo óptico de comunicação MGTSV para minas de carvão, coeficiente de atenuação ≤0,5dB/km)

Parâmetros de sinal elétrico Ethernet

Número de canais: 2 canais;

Método de transmissão: TCP/IP;

Taxa de transmissão: 10/100Mbps adaptativo;

Tensão de pico a pico do sinal: ≤5V;

Distância de transmissão ≤: 10m (usando cabo de comunicação MHSYVP para minas de carvão)

Parâmetros de Sinal RS485

Número de canais: 1 canal;

Taxa de transmissão: 9600bps;

Tensão de pico a pico do sinal: ≤10V;

Distância de transmissão: ≤10m. (Use cabo de sinal para mineração MHYV, área da seção transversal de núcleo único não inferior a 1,5mm²)

Saída de Fonte de Alimentação Intrinsecamente Segura

Número de canais: 1 canal (à prova de explosão);

Tensão nominal: 12V CC;

Corrente nominal: 800mA;

Proteção contra sobrecorrente: ≤1300mA;

Corrente de curto-circuito: ≤50mA;

Valor de proteção contra sobretensão: ≤12,5V.

Distância de transmissão: ≤20m.

Funções Básicas da Caixa de Controle à Prova de Explosão e Segurança Intrínseca para Dispositivo de Proteção de Carro Esportivo KXJ-660ZD

A caixa de controle tem a função de coletar sinais digitais;

A caixa de controle possui funções de transmissão de sinal elétrico Ethernet, RS485 e óptico.

A caixa de controle tem a função de emitir a saída de acordo com o sinal de controle;

A caixa de controle tem as funções de exibir o status do sensor e definir parâmetros.

A caixa de controle tem a função de definir parâmetros usando os botões do teclado matricial.

O protetor da caixa de controle possui funções de proteção como sobrecorrente, curto-circuito e perda de fase.

Princípio de Funcionamento da Caixa de Controle à Prova de Explosão e Intrinsecamente Segura para o Dispositivo de Proteção do Carro Esportivo KXJ-660ZD

A caixa de controle recebe o valor do pulso do encoder para determinar a posição do carrinho de mina. A caixa de controle controla o guincho de enrolamento/desenrolamento antecipadamente para levantar o bloco de parada (o bloco de parada interrompe seu movimento após entrar em contato com o sensor de posição limite superior). Após o carrinho de mina passar com segurança, a caixa de controle controla o guincho de enrolamento/desenrolamento para abaixar o bloco de parada (o guincho de enrolamento/desenrolamento interrompe seu movimento após o bloco de parada entrar em contato com o sensor de posição limite inferior).
