Cabeça de Gancho de Levantamento Guohua Estrutura Inteligente Gancho de Levantamento Estável para Mineração Cabeça de Gancho de Suspensão de Caçamba G21

Introdução Básica do Produto

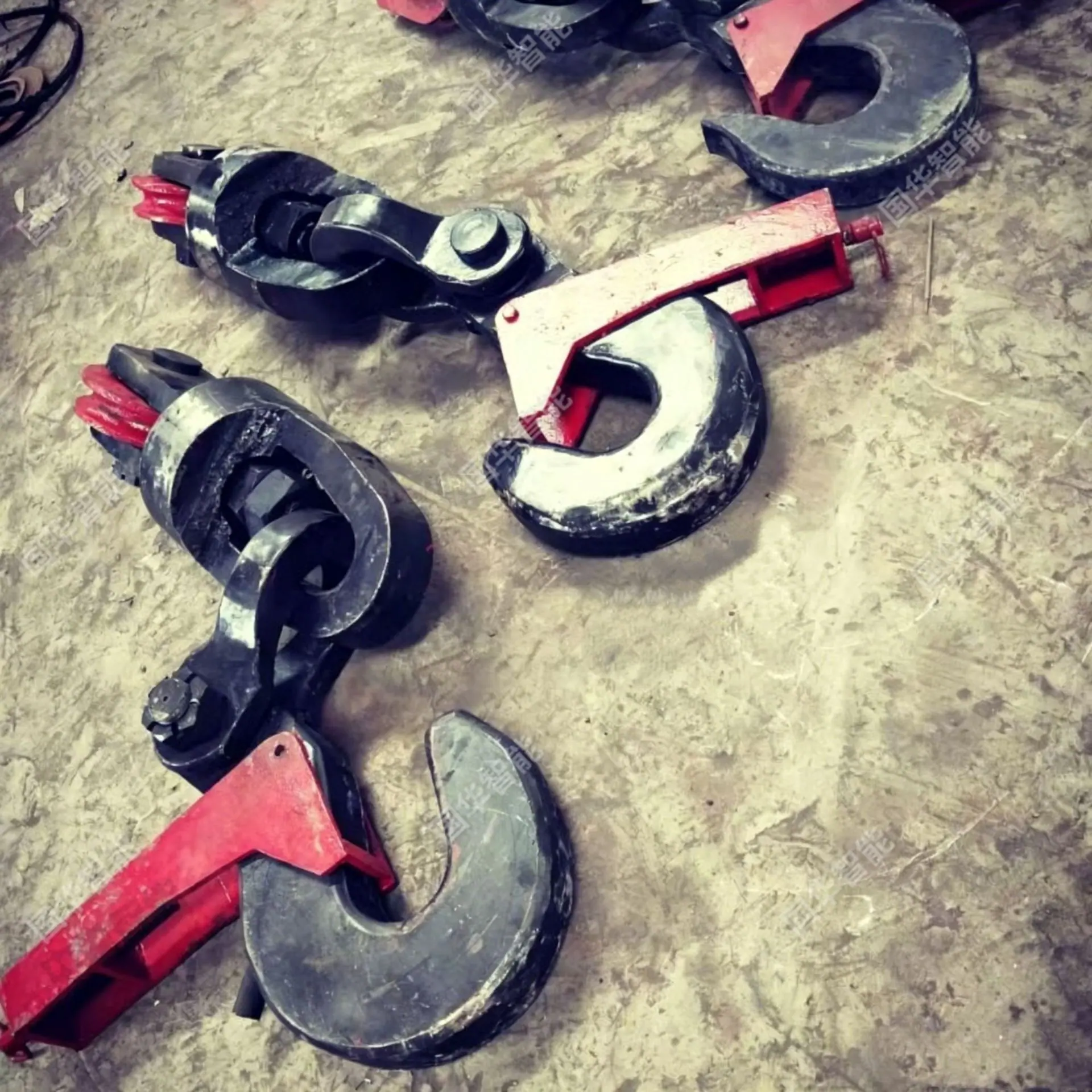

A cabeça do gancho e o dispositivo de conexão são coletivamente referidos como dispositivo de cabeça de gancho. É o componente de içamento central usado para suspender o balde em operações de escavação de poços verticais e também é um dispositivo de suporte chave para transportar objetos pesados em áreas como mineração e içamento. Todas as partes de suporte de carga do dispositivo completo são processadas a partir de forjados, com controle total sobre todo o processo, desde a classe do material, forjamento, até o tratamento geral de têmpera e revenimento, garantindo uma resistência estrutural estável. Os dispositivos de cabeça de gancho de mineração convencionais mais comuns cobrem especificações básicas como 5T, 7T, 9T e 11T, e podem ser adaptados respectivamente para uso com baldes de 2m³, 3m³, 4m³ e 5m³. Algumas especificações estendidas podem cobrir faixas de carga maiores, como 13T, 16T e 20T. A altura total do dispositivo varia de 1271mm a 1583mm, dependendo da especificação, e o diâmetro de abertura do gancho cobre a faixa de Φ90mm a Φ120mm, permitindo que ele se ajuste às estruturas de conexão de baldes de diferentes tamanhos. O dispositivo completo integra componentes essenciais como o corpo do gancho, componentes de conexão, pino de segurança e rolamentos. Ele não só pode realizar o içamento e a descida normais do balde, mas também aliviar o atrito rotacional do cabo de aço durante a operação, adaptando-se aos requisitos de uso de inclinação e despejo do balde em operações de escavação. É um componente chave no sistema de içamento de poços verticais que garante uma operação estável.
Vantagens Principais do Produto
O dispositivo de gancho, através de aplicação prática iterativa de longo prazo, formou características práticas adaptadas às condições de trabalho complexas em termos de projeto estrutural, uso e manutenção:
O design de proteção de segurança é seguro. O dispositivo está equipado com um clipe de segurança tipo pino padrão. A tensão da mola é pré-definida antes de sair da fábrica. Pode ser operado manualmente para uso diário para prender o pino do clipe e não se soltará sozinho durante a operação normal, evitando efetivamente o risco de o balde de elevação se soltar acidentalmente.
Forte adaptabilidade às condições de trabalho. Para o ambiente de operação úmido e empoeirado no poço, as partes-chave de suporte de carga da cabeça do gancho podem ser tratadas para anticorrosão, a fim de resistir à erosão da umidade e da poeira. Mesmo sob cargas alternadas altas de longo prazo, a estabilidade estrutural pode ser mantida, adaptando-se às necessidades das operações de escavação de poços em diferentes profundidades.
Manutenção e Substituição Convenientes O dispositivo adota um design de componentes modulares, com diferentes componentes funcionais sendo separáveis independentemente. Quando se constata que peças individuais excederam os limites de desgaste durante as inspeções de rotina, o componente correspondente pode ser substituído especificamente, eliminando a necessidade de substituir a unidade inteira. Isso reduz os custos operacionais e de manutenção do uso a longo prazo.
Múltiplos Métodos de Conexão Adaptando-se a Diferentes Capacidades de Carga: Para cenários de uso com diferentes capacidades de carga, duas estruturas de conexão de cabo de aço maduras foram projetadas. Dispositivos de baixa tonelagem usam um protetor de cabo não excêntrico com conexão por placa, enquanto dispositivos de alta tonelagem usam uma luva cônica com fundição de liga chumbo-antimônio, garantindo a firmeza da conexão do cabo de aço.
Status de operação estável. O dispositivo possui um rolamento de esferas de escora embutido, que pode liberar o estresse rotacional do cabo de aço durante o processo de içamento, reduzir a torção do balde do guincho com o cabo de aço, manter o balde do guincho em uma atitude estável durante o içamento, a descida e a descarga, e reduzir a amplitude de oscilação durante o processo de operação.
Principais Categorias de Produtos
Dispositivos de içamento podem ser divididos em diferentes tipos com base em dimensões como capacidade de carga, tipo de conexão e cenário de aplicação, para se adaptar a necessidades operacionais diferenciadas:
Classificado por capacidade de carga
Série de Pequena Tonelagem: Representada pelas especificações de 5T e 7T, a altura total é de aproximadamente 1271 mm, o diâmetro de abertura do gancho é de Φ90 mm, é adequada para baldes de elevação pequenos de 2 metros cúbicos e 3 metros cúbicos, e é usada principalmente em cenários de perfuração de poços rasos e elevação de materiais pequenos.
Série de Tonelagem Média: Representada pelas especificações 9T e 11T, a altura total é de aproximadamente 1493 mm, o diâmetro de abertura do gancho é de Φ120 mm, é adequada para baldes de içamento convencionais de 4 metros cúbicos e 5 metros cúbicos, e é o tipo com alta proporção de aplicação nas operações atuais de escavação de poços verticais.
Série de Grande Tonelagem: Abrange especificações como 13T, 16T, 20T, projetada para cenários de operação com balde grande em poços profundos. A resistência estrutural geral é ainda mais aprimorada, adequada para as necessidades de içamento de materiais de grande volume e peso.
Classificação por método de conexão do cabo de aço
Dispositivo de Conexão Tipo I: Este formulário é comumente usado para especificações de 5T e 7T. Ele fixa o cabo de aço usando um protetor de cabo excêntrico e uma placa, tem um baixo limiar de instalação, é conveniente para ajuste no local e é adequado para cenários operacionais convencionais com flutuações mínimas de carga.
Dispositivo de Conexão Tipo II: Este tipo de dispositivo é comumente usado para especificações de 9T e acima. Ele utiliza uma luva cônica com um processo de fundição em liga de chumbo-antimônio. O cabo de aço é firmemente integrado ao componente de conexão, tornando-o resistente ao afrouxamento durante a operação de longo prazo sob alta carga. É adequado para cenários de operação com partidas e paradas frequentes e cargas de choque significativas.
Classificar por função principal
Tipo de içamento Padrão: Apenas mantém as funções básicas de suporte de carga e anti-desprendimento, possui uma estrutura simples, é conveniente para manutenção e é usado principalmente para operações de içamento de suspensão de balde em escavação rotineira de poços.
Tipo Estabilizado Anti-rotação: Componentes estruturais anti-rotação integrados limitam a rotação inesperada da cabeça do gancho através de uma estrutura limitadora, liberando o torque do cabo de aço, reduzindo o balanço do balde de içamento e é adequado para cenários de trabalho que exigem alta estabilidade da atitude de içamento.
Gancho de Levantamento de Uso Geral: Adequado para cenários de levantamento em geral, como portos, siderúrgicas, etc. A estrutura de abertura do gancho é otimizada para diferentes formas de objetos levantados. Pode ser combinado com talhas, vigas e outros componentes para formar um conjunto completo de gancho de levantamento, cobrindo as necessidades convencionais de levantamento de objetos pesados.
Pontos de venda do produto principal
Controle rigoroso sobre os materiais e a mão de obra. Todos os componentes estruturais principais são usinados a partir de forjados e passam por um processo completo de tratamento térmico, equilibrando a tenacidade do material com a dureza superficial, e reduzindo a probabilidade de iniciação de trincas sob cargas alternadas de longo prazo.
Design redundante seguro suficiente. A espessura da seção transversal crítica do dispositivo tem uma margem razoável reservada, para que não sofra fratura súbita sob condições normais de sobrecarga. Ao mesmo tempo, a estrutura da fivela de segurança correspondente foi validada por um longo período em campo e pode evitar eficazmente o risco de desacoplamento acidental.
O sistema de inspeção e manutenção é claro, com critérios definidos para julgar indicadores-chave como desgaste da boca do gancho, desgaste do pino e deformação residual, ajudando o pessoal no local a estabelecer procedimentos de inspeção diária padronizados e a identificar prontamente perigos potenciais.
Adaptabilidade flexível no local. Os parâmetros do sistema de elevação podem ser ajustados de acordo com diferentes cenários de operação, e o tamanho da interface de conexão pode ser ajustado para se adaptar a diferentes modelos de cabos de aço de elevação e estruturas de caçamba, reduzindo a carga de trabalho de modificação no local.
Custo total de ciclo de vida controlável. O design modular dos componentes permite a substituição individual de peças de desgaste, eliminando a necessidade de descartar a unidade inteira. Com a manutenção adequada, a vida útil geral da unidade pode ser prolongada, reduzindo o investimento abrangente em aquisição e substituição a longo prazo.
