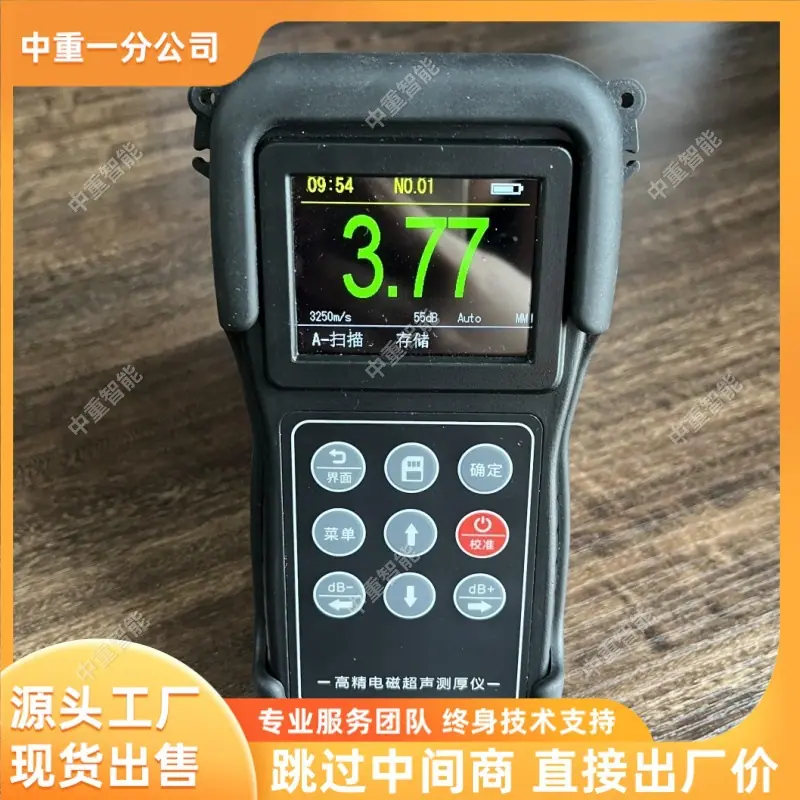

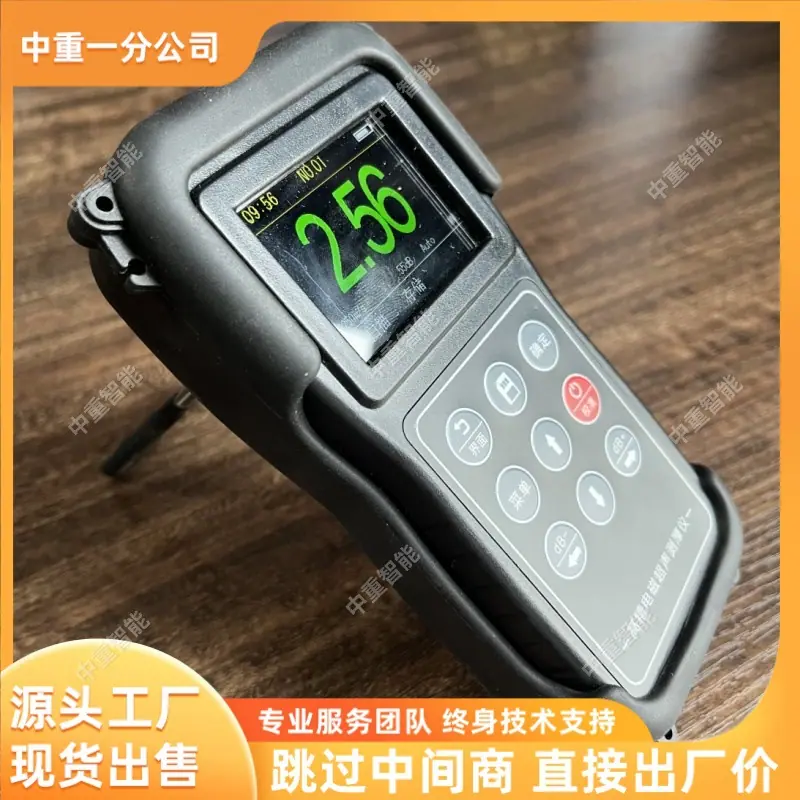

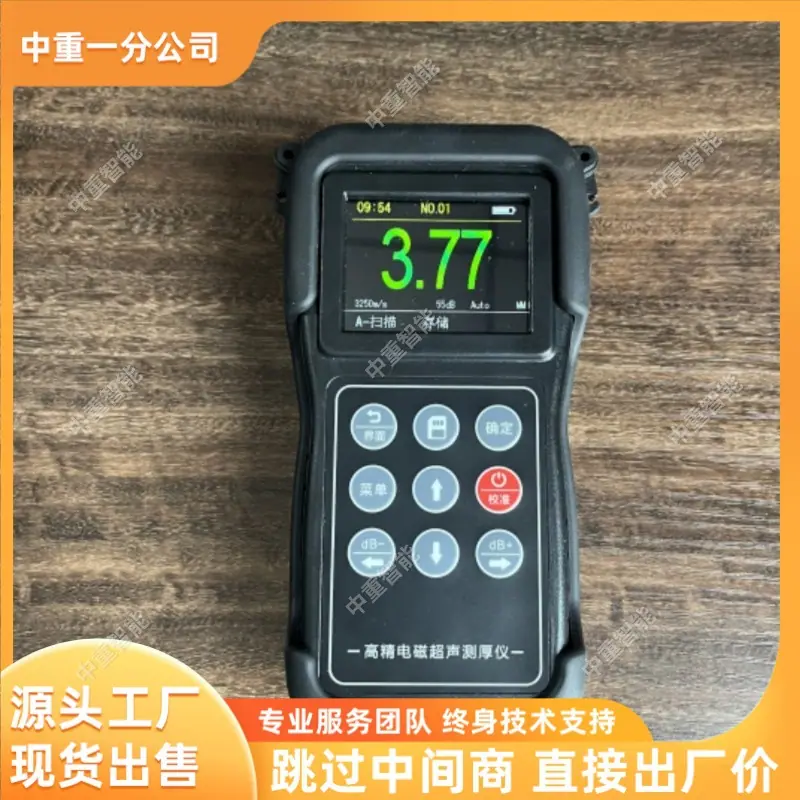

Medidor de Espessura Ultrassônico Portátil Medidor de Espessura Ultrassônico Portátil Medidor de Espessura Ultrassônico-Eletromagnético de Alta Precisão

I. Visão geral
1.1 Recursos do Instrumento
O espessímetro ultrassônico eletromagnético tipo split é um instrumento de medição de espessura em miniatura, sem contato, que não requer acoplante. Ele realiza a medição de espessura de materiais metálicos ou ferromagnéticos e possui as seguintes vantagens:
■Fácil de transportar
■Os requisitos para a superfície da peça de trabalho não são altos, a superfície áspera não precisa ser polida e a medição sem contato pode ser obtida
■Não é sensível a revestimentos, capaz de medir a espessura de peças revestidas
■Não há necessidade de agente de acoplamento acústico, a medição da espessura de peças de trabalho em alta temperatura pode ser realizada
1.2 Indicadores de Desempenho
(1) Características Gerais:
a) O instrumento adota o princípio ultrassônico eletromagnético e não requer retificação da superfície da peça de trabalho ou agente de acoplamento durante o processo de detecção
b) Tipos de sonda configuráveis: Sonda de temperatura normal (≤80℃, medição de curto prazo), Sonda de alta temperatura (≤800℃, medição de curto prazo)
(2) Materiais de peça detectáveis: Aço carbono, aço fundido, aço liga, aço inoxidável, cobre, alumínio, titânio e outros materiais condutores
(3) Faixa de Medição: 1,5-240,0 mm, o valor máximo da faixa de medição é afetado pelas propriedades do material medido, pelo coeficiente de atenuação sonora, pela condição da superfície, etc.
Influência do fator
(4) Faixa de erro do equipamento de medição: Quando a espessura da peça < 10mm, o erro é de 0,05mm; quando a espessura > 10mm, o erro
+(0,01+H/200)mm (H é o valor da espessura da peça de trabalho)
(5) Ganho de Recepção: ≤100dB
(6) Sonda de Temperatura Ambiente: ≤80℃, 4MHz, usada principalmente para detectar materiais de grão fino, como aço de baixo carbono, alumínio, etc., distância máxima de elevação 3mm
(7) Sonda de alta temperatura: ≤800℃, 4MHz, usada principalmente para testar materiais ferromagnéticos de grão fino, como aço de baixo carbono, elevação máxima 2mm
(8) Efeito de levantamento: (a distância real de levantamento está relacionada às propriedades do material e ao grau), película antiferrugem, depósitos de sal ou qualquer outro revestimento isolante
(Óleo, verniz, porcelana, plástico, etc.) podem ser usados como folga de operação
(9) Diâmetro mínimo da peça (curvatura) detectável: 8 mm
(10) Ângulo máximo de inclinação da sonda: 25°
(11) Método de excitação de sonda ímã de água
(12) Tipo de Onda Acústica: Onda de Cisalhamento (Onda Transversal)
(13) Fonte de Alimentação: Bateria de lítio embutida, tempo de funcionamento não inferior a 3 horas
(14) Faixa de temperatura operacional normal do host: -10~+50℃
(15) Faixa de temperatura de armazenamento do host: 0-+40℃
(16) Peso do host: 250g (com sonda de temperatura padrão)
(17) Dimensões externas da unidade principal: Comprimento 151 mm x Largura 76 mm x Espessura 37 mm
