Válvula borboleta com alça tipo grampo, pequeno coeficiente de resistência ao fluxo, válvula borboleta flangeada elétrica, válvula borboleta com alça tipo grampo

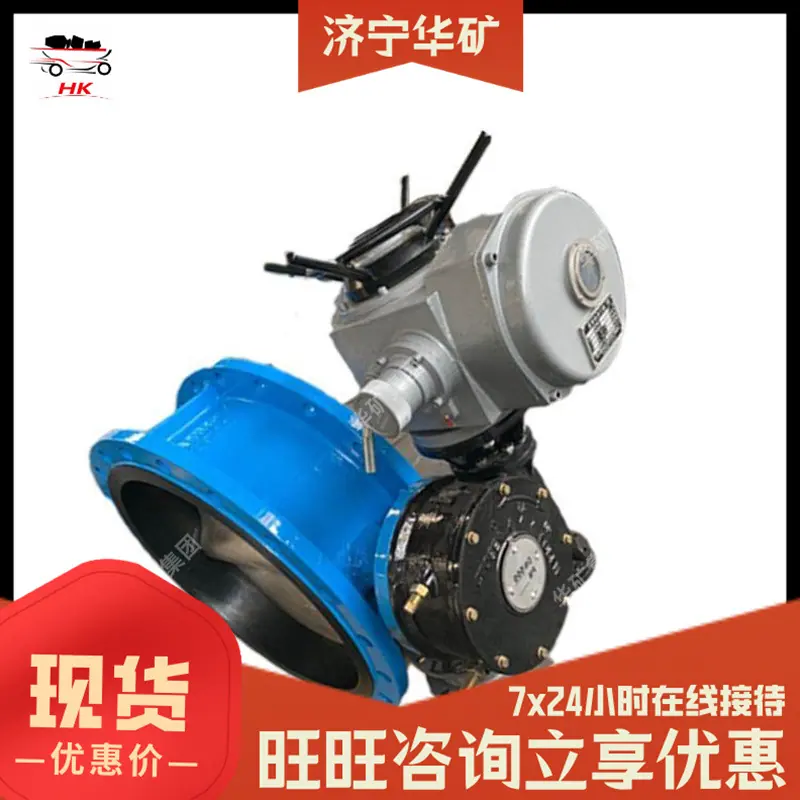

Válvula Borboleta Flangeada Elétrica é uma válvula de controle industrial para tubulações que utiliza uma estrutura de conexão flangeada e é acionada por um atuador elétrico para completar uma rotação de 90° para abertura e fechamento. É usada principalmente para interromper ou regular o fluxo de fluidos em sistemas de tubulação e é adequada para cenários de transporte envolvendo diversos fluidos, como água, vapor, óleo e fluidos corrosivos.
Todo o equipamento é composto por componentes essenciais como atuadores elétricos, corpos de válvula, discos borboleta e vedações. Os diâmetros nominais mais comuns cobrem a faixa de DN50 a DN1000, e as classes de pressão convencionais são adequadas para PN10 a PN25. Pode ser amplamente utilizado em sistemas de tubulação em indústrias como abastecimento e drenagem de água municipal, AVAC, petroquímica e mineração e metalurgia. Suporta acesso a sinais remotos e pode alcançar comutação flexível entre operação local e controle automatizado remoto, tornando-o um produto de válvula de controle comumente usado em redes de tubulação de fluidos industriais.

1. ‌Classificado por forma de vedação‌
   • Válvula Borboleta Elétrica Flangeada com Vedação Macia: Utiliza materiais flexíveis como borracha e politetrafluoretileno como par de vedação, possui bom desempenho de vedação, pode atingir vazamento zero em condições normais de operação e é adequada para cenários de tubulação com fluidos não corrosivos e não abrasivos, como água à temperatura ambiente e gases comuns.
   • Válvula Borboleta Flangeada Elétrica de Vedação Dura: O disco borboleta e a superfície de vedação são feitos de material metálico duro, que pode suportar altas temperaturas acima de 300℃ e é adequado para sistemas de tubulação com condições operacionais severas, como vapor de alta temperatura, óleo de transferência de calor e meios contendo poeira.
   • Válvula Borboleta Elétrica com Vedação Composta Macio-Duro para Flange: Combina o desempenho de vedação da vedação macia com as características de resistência a altas temperaturas da vedação dura, adequada para condições operacionais especiais com grandes flutuações de temperatura e altos requisitos de vedação.
2. ‌Classificado pela forma excêntrica da estrutura‌
   • Válvula Borboleta Flangeada Elétrica com Disco Central Vertical: A borboleta possui um design não excêntrico, uma estrutura simples e custos controláveis, adequada para cenários convencionais de abastecimento e drenagem de água de baixa pressão e temperatura normal.
   • Válvula Borboleta Elétrica Flangeada de Excentricidade Única: O centro do eixo do disco borboleta forma uma única excentricidade com a superfície de vedação, reduzindo o atrito durante o processo de abertura e fechamento da superfície de vedação e estendendo a vida útil do elemento de vedação.
   • Válvula Borboleta Elétrica Flangeada Duplamente Excêntrica: Projetada com uma estrutura duplamente excêntrica, o disco borboleta pode se desengajar rapidamente da superfície de vedação durante o processo de abertura e fechamento, reduzindo significativamente o desgaste da vedação, e é adequada para sistemas de tubulação com abertura e fechamento frequentes.
   • Válvula Borboleta Elétrica Flangeada Tripla Excêntrica: Combina uma estrutura tripla excêntrica, garantindo vedação estanque entre o disco e o assento. Apresenta desempenho excepcional em altas temperaturas e altas pressões, adequada para aplicações em tubulações nas indústrias química e de energia que operam sob altas temperaturas e pressões.
3. ‌Classificado por configuração de função‌
   • Válvula Borboleta Elétrica Flangeada Tipo Interruptor Normal: Suporta apenas operação totalmente aberta/totalmente fechada, usada para controle liga/desliga de tubulações, e é o modelo básico com a maior participação de mercado.
   • Válvula Borboleta Flangeada Elétrica Reguladora: Equipada com um módulo regulador inteligente, pode receber um sinal de controle padrão 4-20mA para alcançar regulação precisa do fluxo de 0-100% de abertura, adequada para cenários de tubulação de processo que exigem controle dinâmico do fluxo do meio.

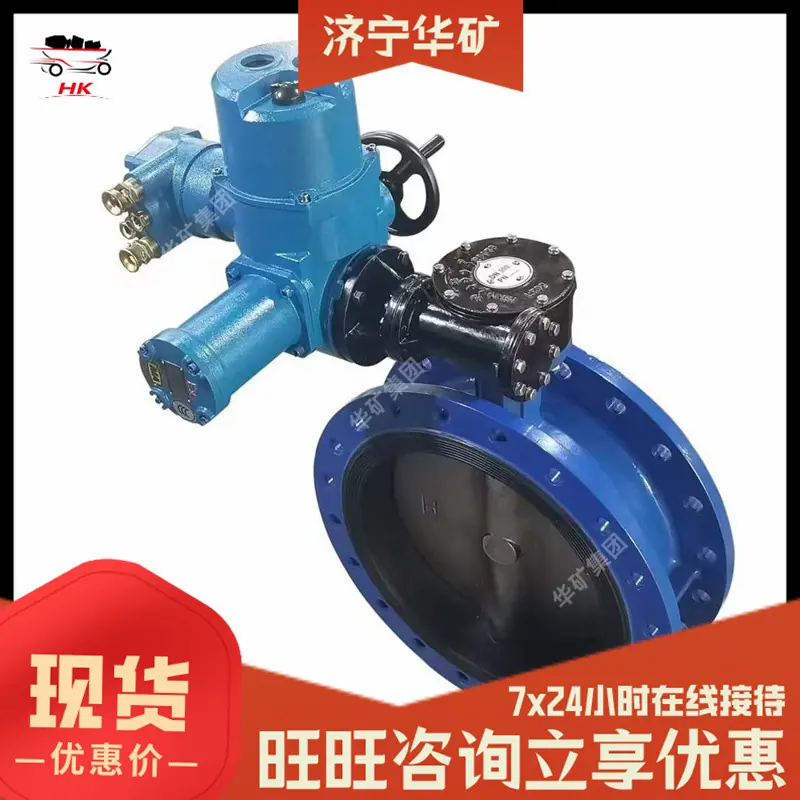

   • Válvula Borboleta Flangeada Elétrica à Prova de Explosão: Equipada com um atuador elétrico à prova de explosão, obteve as qualificações à prova de explosão correspondentes, adequada para ambientes de tubulação industrial com fluidos inflamáveis, explosivos e de alta concentração de gás em conformidade.

1. A estrutura de conexão flangeada é fácil de instalar. Comparada às válvulas borboleta tipo lug, não requer a desmontagem das flanges do tubo em ambos os lados durante a desmontagem e manutenção posteriores, tornando as operações de inspeção e substituição mais simples.
2. O acionamento elétrico substitui a operação manual e por turbina tradicionais, reduzindo significativamente a intensidade de trabalho da abertura e fechamento manuais, adequado para operar válvulas de tubulação de serviço pesado com grandes diâmetros e altas pressões.
3. Amplo alcance de adaptação às condições de operação, modelos com diferentes estruturas de vedação e excêntricas podem cobrir várias condições operacionais complexas, como água limpa em temperatura normal, vapor de alta temperatura, fluidos corrosivos e meios contendo partículas, atendendo às necessidades diferenciadas de diferentes indústrias.
4. Forte adaptabilidade, modelos ajustáveis podem ser conectados diretamente a sistemas de controle DCS industriais para gerenciamento e controle centralizado remoto, adaptando-se às necessidades de atualização de automação de redes de tubulação inteligentes e estações de bombeamento não tripuladas.
5. O coeficiente de resistência ao fluxo é pequeno e o fluxo dentro da tubulação é suave quando a placa borboleta está totalmente aberta. A perda de pressão durante o processo de transporte do meio é baixa, o que pode reduzir o consumo geral de energia da rede de tubulações.
6. Boa estabilidade durante a operação de longo prazo, desgaste significativamente reduzido nas superfícies de vedação em modelos de dupla e tripla excentricidade e uma longa vida útil em condições normais de manutenção.

1. Design de conexão por flange, conveniente para alinhamento na instalação e a manutenção e desmontagem posteriores não exigem a desmontagem das flanges dos tubos em ambos os lados, economizando tempo e esforço.
2. Suporta modos duplos de operação manual local e controle elétrico remoto, e também pode ser usado para abertura e fechamento de emergência através de uma manivela quando a energia está desligada.
3. O modelo com vedação macia pode atingir vazamento zero sob condições normais de operação e é adequado para os requisitos de vedação de fluidos como água limpa e gases comuns.
4. O modelo com vedação rígida pode suportar fluidos como vapor de alta temperatura e óleo de transferência de calor, e fornece desempenho de vedação estável durante a operação de longo prazo em condições de alta temperatura.
