Instrumento de control de temperatura de enfriamiento de escape agrícola, controlador de temperatura eléctrico de 10 kW y doble uso, 220 V-380 V, ZY-650

Tianjin Zhouyu Tecnología de equipos mecánicos y eléctricos Co., Ltd.

Descripción del Producto

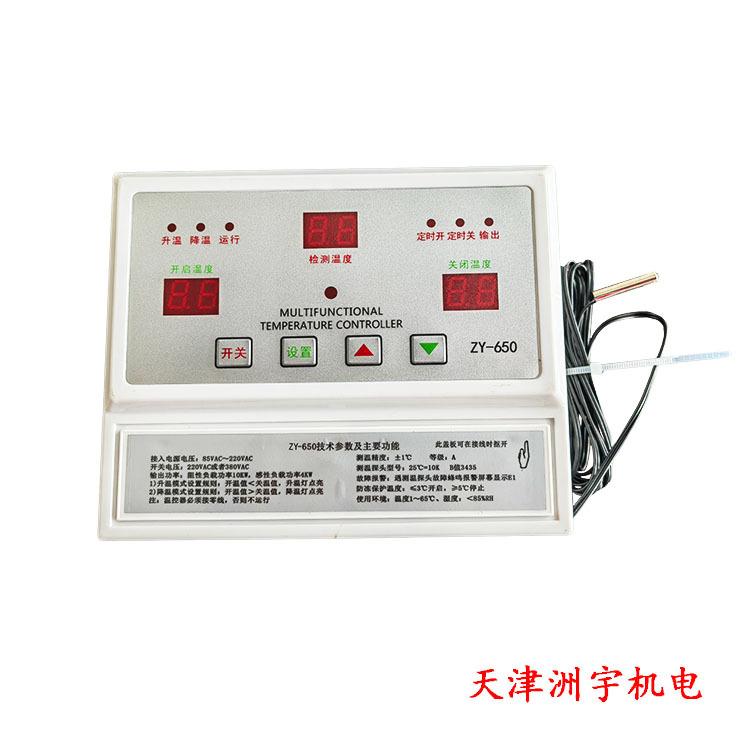

El termostato inteligente ZY-650 utiliza un termistor NTC-10K3435 para medir la temperatura y controlar la temperatura de la salida de punto normalmente abierto de un relé, con un rango de control de temperatura de 3 a 99 grados. Este producto cuenta con dos modos de control de temperatura: calefacción y refrigeración. Se puede seleccionar un modo de control de temperatura durante el funcionamiento. La salida de control es estable y precisa, el error de temperatura se calibra y los parámetros configurados se memorizan permanentemente. Tras un corte de energía, se mantendrá el estado de funcionamiento previo. Su funcionamiento es muy sencillo, la visualización del contenido en la ventana es más intuitiva y su uso es generalizado. La salida activa de punto normalmente abierto permite cargarla directamente, y se incluye un control remoto opcional. Incluye función de cuenta regresiva y su diseño de montaje en pared facilita su instalación y uso.

Parámetros del producto

Modelo: ZY-650

Voltaje de salida: 220 V/380 V (universal para monofásico)

Rango de control de temperatura: 3-99 ℃

Rango de medición de temperatura: -9-99 °C

Potencia de carga: carga resistiva (10 kW) carga inductiva (3,3 kW)

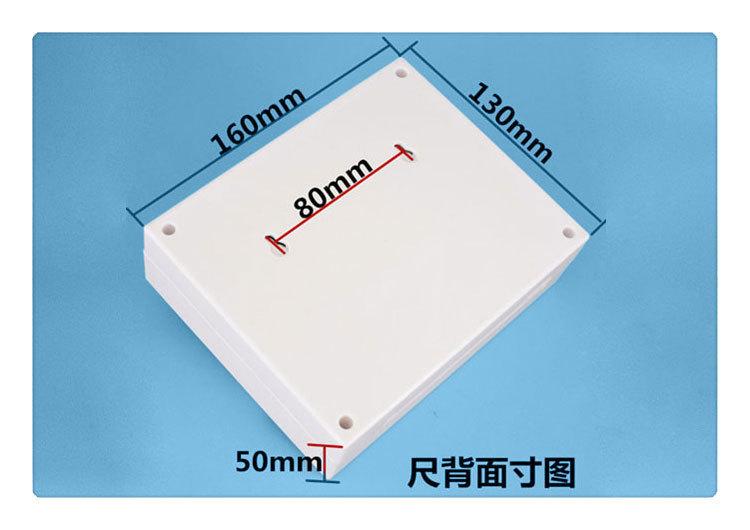

Dimensiones generales: 160 mm x 130 mm x 50 mm

Modelo de sonda: Termistor NTC de alta precisión 3435

Objeto de control: una salida (apta para equipos de calefacción o refrigeración)

Modo de trabajo: modo calefacción o modo refrigeración

Hora programada: Inicio/apagado programado por hora (1-24 horas)

Distancia del control remoto: unos 15 metros (control remoto opcional)

Longitud del cable de la sonda: 2,5 metros (se puede extender con cable telefónico, cable de red, cable de cobre, distancia 40 metros)

Alarma de falla: Cuando la temperatura detecta un cortocircuito o un circuito abierto en el circuito, se muestra E1 y suena la alarma.

Memoria de parámetros: los parámetros configurados se memorizan de forma permanente

Calibración de temperatura: si la temperatura detectada es inexacta, puede calibrarla usted mismo

Características

1. Modo calefacción y refrigeración:

Modo de calentamiento:Comúnmente conocido como modo calefacción, se refiere a temperatura baja encendida y temperatura alta apagada.

Por ejemplo: la temperatura de apertura se establece en 25 °C y la temperatura de cierre se establece en 30 °C.

Cuando la temperatura detectada (temperatura real) del termostato es inferior a la temperatura de inicio configurada

25℃). El termostato encenderá la salida, suministrará energía a su equipo de calefacción y comenzará a calentar.

Cuando la temperatura alcance la temperatura de apagado (30 °C) configurada, el termostato apagará la salida.

apaga, deja de alimentar su dispositivo de calefacción, deja de calentar y mantiene su temperatura en

¡Rango fijo! (entre 25℃ y 30℃)

En el modo de calefacción, el dispositivo de calefacción se activará solo cuando la temperatura real sea inferior a la temperatura de apertura. La calefacción se detendrá cuando la temperatura real sea superior a la temperatura de cierre.

Equipos de calefacción de uso común: barras calefactoras, calentadores eléctricos, tubos calefactores, bombillas, mantas eléctricas, etc.

Modo de enfriamientoComúnmente conocido como modo de enfriamiento, se refiere a activar la temperatura alta y desactivar la baja.

Por ejemplo: ajuste de temperatura abierta 30 ℃ y ajuste de temperatura cerrada 25 ℃

Cuando la temperatura detectada (temperatura real) del termostato es mayor que la temperatura de inicio configurada

Temperatura (30 °C). El termostato activará la salida, alimentará su equipo de refrigeración y comenzará a enfriar. Cuando la temperatura baje a la temperatura de apagado configurada (25 °C), el termostato apagará la salida y dejará de alimentar su equipo de refrigeración. Suministro de energía para el equipo de refrigeración. ¡Detenga la refrigeración y mantenga la temperatura dentro de un rango determinado! (Entre 30 °C y 25 °C)

En el modo de refrigeración, el dispositivo se activará cuando la temperatura real supere la temperatura de apertura. La refrigeración se detendrá cuando la temperatura real sea inferior a la temperatura de cierre.

Equipos de refrigeración de uso común: aires acondicionados, refrigeradores, enfriadores de aire, cortinas de agua, rociadores, etc.

Método de configuración del modo de calentamiento

Instrucciones de configuración: Encender la temperatura < temperatura de apagado

Caso de uso: Controlar el calentador de agua, detener el calentamiento al alcanzar los 30 grados y reiniciarlo al bajar la temperatura a 25 grados. ¿Cómo configurarlo?

25.0 < 30.0

Encender la temperatura Apagar la temperatura

Método de configuración del modo de enfriamiento

Instrucciones de configuración: Activar la temperatura > temperatura de apagado

Caso de uso: Controlar el ventilador de cría. El ventilador detiene la ventilación al alcanzar los 25 grados. Cuando la temperatura sube a 30 grados, lo vuelve a encender para enfriar. ¿Cómo se configura?

30.0 > 25.0

Encender la temperatura Apagar la temperatura

2.Programado encendido y apagado(1-24 horas)Unidad: hora

Puede programar el tiempo de inicio y el tiempo de apagado de la cuenta regresiva

Por ejemplo: apagado programado (configurado para apagarse después de 3 horas)

Cuando el termostato esté en funcionamiento, puede configurarlo para que se apague automáticamente después de 3 horas para que el termostato pase al modo de espera y deje de funcionar.

Por ejemplo: encendido programado (configurado para encenderse después de 2 horas)

Cuando el termostato esté en modo de espera, puede configurarlo para que se encienda automáticamente después de 2 horas para cambiar el termostato al estado operativo y comenzar a funcionar.

3. Si la visualización de la temperatura es incorrecta, puede calibrarla usted mismo.

Rango de calibración: aumentar de 1 a 10 ℃, disminuir de 1 a 10 ℃

4.La función del termostato

Permite establecer una temperatura de apertura y una de cierre. Cuando la temperatura alcanza la temperatura de apertura establecida, el equipo comienza a funcionar, y cuando alcanza la temperatura de cierre, se detiene, logrando así el ahorro de energía y una temperatura constante.

5. Ajuste del límite superior máximo de temperatura

Si la temperatura de cría no suele superar los 45 °C, el límite máximo de temperatura se puede establecer en 45 °C. Una vez limitado, el límite máximo solo se puede ajustar a 45 °C. Para evitar un mal funcionamiento, ajuste la temperatura a un nivel muy alto para mayor protección.

6. Detectar alarma de anomalía de temperatura

Cuando la sonda de temperatura que detecta la temperatura está en cortocircuito, rota o no está conectada correctamente, el termostato deja de funcionar, la temperatura detectada muestra E1 y zumba.

Descripción detallada

Varias pantallas y avisos:

1. Pantalla de encendido y avisos: después del encendido, el tubo digital se muestra en pantalla completa y todos los indicadores se iluminan durante 2 segundos y, al mismo tiempo, emite 2 pitidos y luego el relé se cierra 2 veces.

2. Pantalla de espera: después de la visualización inicial después del encendido, se muestra la pantalla de espera, la pantalla de medición de temperatura detecta la temperatura, la temperatura abierta y los trazos del segmento G de la visualización de temperatura, y todas las demás luces indicadoras se apagan.

3. Pantalla de funcionamiento del control de temperatura: la luz indicadora 'Ejecutar' se enciende después de que se enciende el control de temperatura, la luz de salida se enciende cuando se enciende la salida y se apaga cuando se apaga la salida.

Operaciones comunes:

1. Operación de encendido/apagado: Presione la 'tecla de encendido/apagado' cuando esté en espera para encender la operación de control de temperatura, y cuando esté en funcionamiento presione la 'tecla de encendido/apagado' para apagar el control de temperatura.

2. Ajuste del valor de control de temperatura:

Ajuste del valor de control de temperatura: Pulse brevemente el botón "Set" durante el modo de espera o en funcionamiento. El valor de temperatura parpadeará y la luz de aumento de temperatura se encenderá. Pulse△ o ▽Para ajustar, presione la tecla de configuración. El valor de temperatura de apertura no parpadea y el valor de temperatura de apagado sí. Presione △ o▽ Luego presione la tecla “Set” para guardar la configuración y regresar al modo de espera o al funcionamiento.

Descripción de la luz indicadora del modo de control de temperatura: Al ajustar el valor de temperatura de apagado, se enciende la luz de calentamiento del valor de temperatura de cierre > el valor de temperatura de apertura, y se enciende la luz de enfriamiento del valor de temperatura de cierre < el valor de temperatura de apertura.

configuración avanzada:(La acción de pulsación larga configurada a continuación debe realizarse en el host del termostato)

1. Ajuste del rango de ajuste del límite superior máximo: (Rango de ajuste 30~99°) mantenga pulsado durante el modo de espera△ tecla durante 5 segundos, la temperatura parpadeará y se mostrará

99, prensa△ o▽Botón para ajustar, luego presione el botón 'Encendido/Apagado' para guardar la configuración y volver al modo de espera.

2. Calibración de la temperatura de detección: Durante el modo de espera, mantenga presionado el botón para medir la temperatura y la pantalla parpadeará para mostrar la temperatura de detección. Presione △ o▽ Ajuste de llave, terminado

Presione nuevamente la tecla “On/Off” para guardar la configuración y volver al modo de espera (rango de ajuste: menos 15° más 15°).

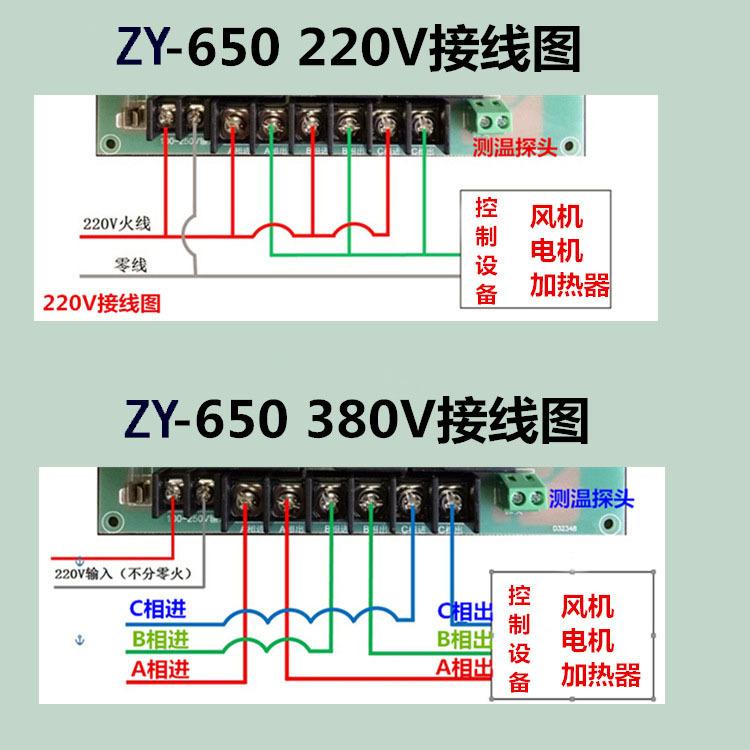

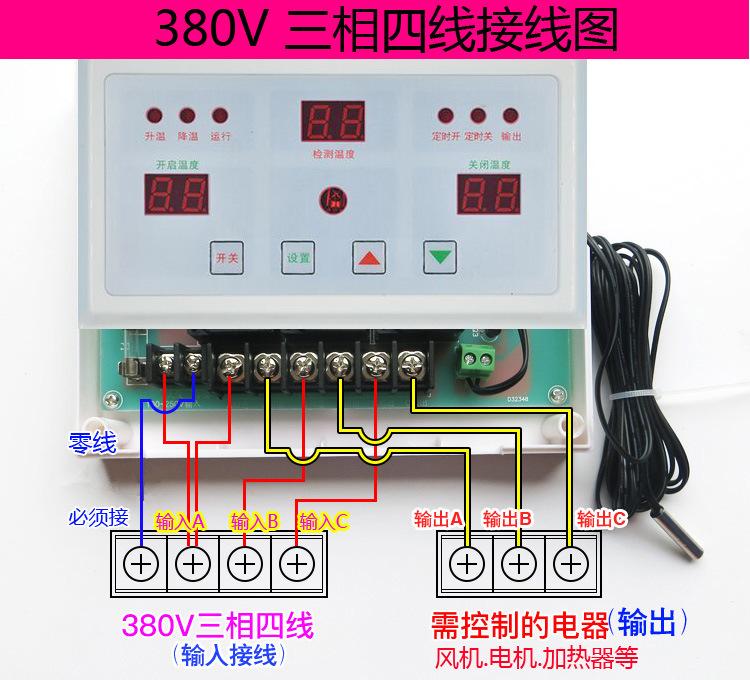

Alambrado

Lista de productos:Un termostato host, un cable de sonda de 2,5 metros de largo y un manual de instrucciones.

Códigos de falla comunes y soluciones

Fallo: Visualización de temperatura de detección E1

Solución: Primero, compruebe si el cable de la sonda está desconectado, agrietado o mordido por un ratón. Si lo ha conectado usted mismo, puede usarlo con normalidad. Si el cable está intacto, compruebe si el terminal de la sonda está suelto o desatornille el tornillo, extraiga la sonda, pele el cable a una longitud mayor y conéctelo, o sustitúyalo por uno nuevo.

Áreas de aplicación

1. Mascotas: pecera, acuario, reptil, serpiente y caja de tortugas

2. Cría: eclosión y crianza, control de temperatura de la incubadora, ventilación y disipación de calor, detección de temperatura (alarma)

3. Agricultura: fermentación de cepas, crianza y mejoramiento de plántulas, invernaderos, hongos comestibles, cultivo de flores.

4. Hogar: calefacción eléctrica, calentador de agua, calentador, película de calefacción eléctrica, pozo de calefacción eléctrica, manta eléctrica, ventilador eléctrico, aire acondicionado, refrigerador

5. Alimentación: elaboración de vino, arroz glutinoso fermentado, fermentación de harina, cultivo de brotes de soja, elaboración de yogur, seguro de frutas y verduras.

6. Industria: gabinetes de control de temperatura, hornos experimentales, inspecciones de almacenes, bombas de circulación, barras de calentamiento, ventiladores, etc.

De hecho, se puede utilizar en cualquier lugar donde se empleen termostatos.
