ZY-665 estufa de aire caliente para calefacción de suelo de invernadero termostato electrónico instrumento de control de temperatura para granja

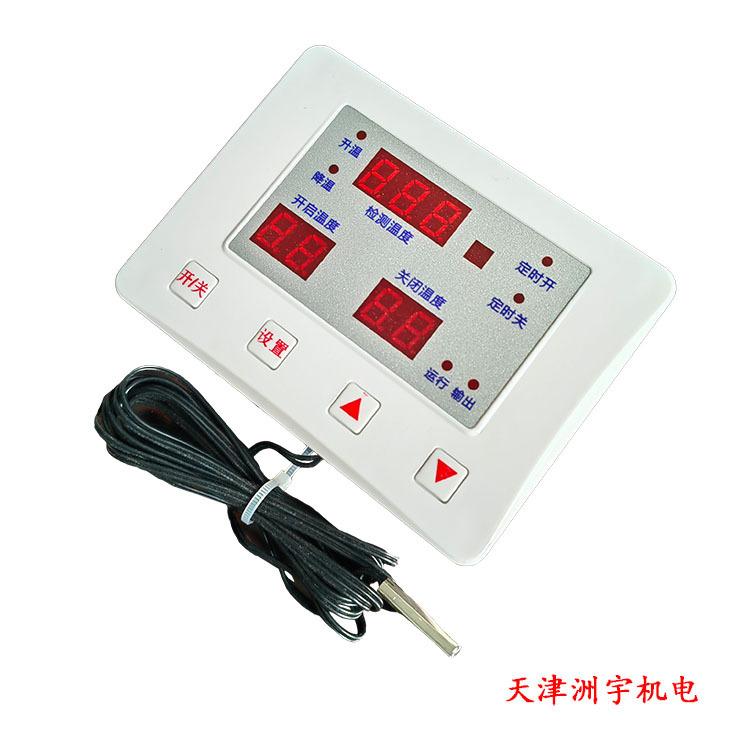

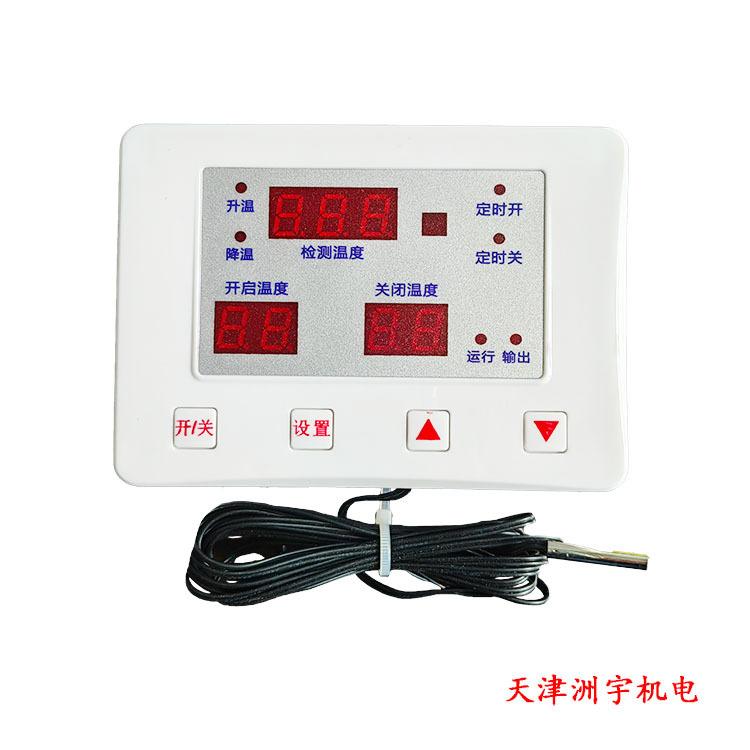

ZY-665Termostato inteligente

（Controlador de Temperatura de Granja Controlador de Temperatura de Suelo de Invernadero Horno de Aire Caliente Termostato Electrónico）



◆Introducción del producto

El ZY-665 utiliza un termistor NTC-10K para la medición de temperatura, con una precisión de prueba de 0.1 grados Celsius, y controla una salida de relé de 30A para el control de temperatura. El rango de control de temperatura es de -8 grados ~ 99 grados. Este producto puede establecer directamente la temperatura de encendido y la temperatura de apagado. Los parámetros de configuración se almacenan permanentemente y, después de la pérdida y restauración de energía, continuará ejecutando el estado de trabajo anterior al corte de energía. La operación es muy simple, la ventana muestra contenido cada vez más intuitivo y ¡tiene una amplia gama de aplicaciones! Puede controlar directamente equipos de calefacción eléctrica de hasta 5000W, o accionar directamente cargas como motores, bombas de agua, aires acondicionados, etc. de hasta 1700W.



◆Parámetros del producto

Modelo del Producto : ZY-665

Entorno operativo: -10℃~60℃

Dimensiones generales: 120×90×38

Vida útil del relé: 100 000 ciclos de conmutación

Rango de temperatura de control: -8℃~99℃

Voltaje de funcionamiento y consumo de energía: 220V Consumo de energía: 2W

Método de instalación y dimensiones (mm): montado en la pared

Modo de funcionamiento: modo de calefacción (temperatura de inicio < temperatura de parada)

Modo de Enfriamiento (Temperatura de Inicio > Temperatura de Parada)

Rango de temperatura de detección y precisión: Rango de visualización de la medición: -9.0℃~99.9℃

Salida de control: ◆Salida de control de relé de un canal de 30 A

◆La salida de relé puede controlar directamente cargas resistivas como calefacción eléctrica de hasta 5000 W o cargas de motor/bomba de hasta 1700 W. Para cargas más grandes, se requiere un contactor de CA para la expansión.

Entrada de señal: una entrada para sensor de temperatura NTC10K (B=3435)

Otros parámetros funcionales:

1. Los parámetros de configuración se memorizan permanentemente. Si hay un corte de energía durante el funcionamiento, la máquina funcionará según el estado anterior al corte de energía cuando se restablezca la energía.

2. Si la medición de temperatura es inexacta, el sistema se puede calibrar y ajustar según la temperatura real.

3. Función de protección anticongelante, cuando la temperatura es inferior a 3 grados, la salida se encenderá, y cuando la temperatura sea superior a 5 grados, la salida se detendrá.

4. La distancia del control remoto es de aproximadamente 15 metros. Las funciones de los botones son las mismas que las del host de control de temperatura, pero no hay función de pulsación prolongada.

5. Puedes programar un retraso para encender el control de temperatura cuando está en espera, y puedes programar un retraso para apagar el control de temperatura cuando el control de temperatura está funcionando.

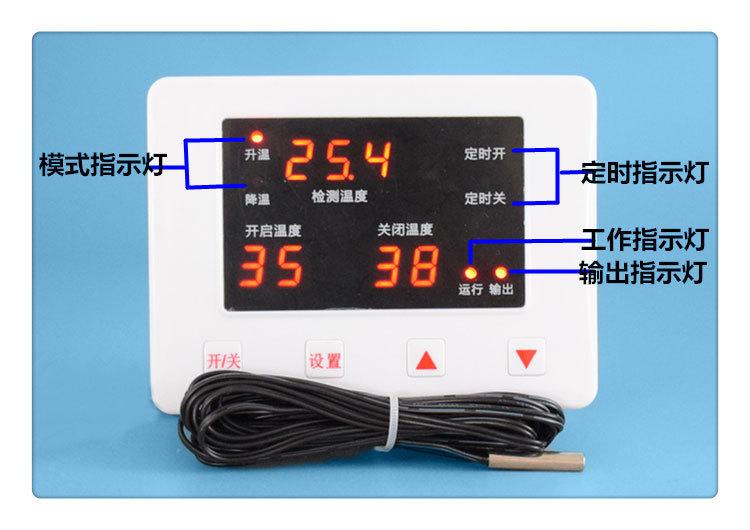

◆Introducción al Panel de Control



◆Diagrama de cableado



◆Descripción detallada de la función

Se pueden seleccionar dos modos de control de temperatura, calefacción/refrigeración, según los parámetros de control de temperatura: (modo de calefacción predeterminado de fábrica)

1) Reglas de configuración de parámetros de control de temperatura para el modo de calefacción: Valor de temperatura de encendido < Valor de temperatura de apagado, la luz de calefacción se enciende, es decir: modo de calefacción de encendido bajo, apagado alto.

2) Reglas de Configuración de Parámetros de Control de Temperatura para el Modo de Enfriamiento: El valor de temperatura de encendido debe ser mayor que el valor de temperatura de apagado, y la luz indicadora de enfriamiento se iluminará. Es decir: Modo de enfriamiento Encendido Alto, Apagado Bajo.

Dos modos de control de temperatura: calefacción y refrigeración:

1) Modo de operación de calentamiento: cuando la temperatura de detección ≤ enciende la temperatura, la salida se enciende, y cuando la temperatura de detección ≥ apaga la temperatura, la salida se apaga.

2) Modo de operación de enfriamiento: cuando la temperatura detectada ≥ enciende la temperatura, la salida se enciende, y cuando la temperatura detectada ≤ apaga la temperatura, la salida se apaga.

Control de temperatura a largo plazo: Funcionar según los parámetros de control de temperatura durante mucho tiempo después del arranque.

Control de temperatura de temporización: El control de temperatura se puede programar para encenderse durante el modo de espera, y el control de temperatura se puede apagar durante la operación de control de temperatura (el temporizador se puede ajustar de 1 a 99 minutos a 1 a 24 horas).

Protección anticongelante: En espera, cuando la temperatura detectada sea ≤3°C, la salida de este canal se encenderá, y si la temperatura es ≥5°C, la salida se apagará. Si la temperatura no aumenta, la salida se encenderá durante 1 minuto cada 10 minutos.

Calibración de temperatura de detección: Si la medición de temperatura es inexacta, el sistema se puede calibrar y ajustar según la temperatura real.

Se pueden restaurar los valores predeterminados de fábrica: Si el controlador no puede funcionar normalmente debido a una operación incorrecta del usuario, se puede restaurar a los parámetros predeterminados de fábrica.

Alarma de fallo de sonda: Cuando el circuito de detección de temperatura está en cortocircuito o circuito abierto, emitirá un zumbido y una alarma, y la pantalla correspondiente mostrará E1.

Operación con control remoto infrarrojo: La distancia de control remoto en línea recta es de aproximadamente 15 metros, y las funciones de los botones son las mismas que las del host de control de temperatura, pero no hay función de pulsación larga.

memoria permanente: Todos los últimos parámetros establecidos se memorizan. Si hay un corte de energía durante el funcionamiento, la máquina operará en el mismo estado que antes del corte de energía cuando se restablezca la energía.

1.Modo de calefacción: Comúnmente conocido como modo de calefacción, se refiere a encender a baja temperatura，apagado por alta temperatura

Por ejemplo: la temperatura de apertura es de 25℃, la temperatura de cierre es de 30℃

Cuando la temperatura detectada (temperatura real) del termostato es inferior a la temperatura de inicio configurada

(25℃), el termostato encenderá la salida, suministrará energía a su equipo de calefacción y comenzará a calentar.

Cuando la temperatura alcance la temperatura de apagado que estableciste (30℃), el termostato apagará la salida.

Deje de alimentar su dispositivo de calefacción y deje de calentar para mantener su temperatura en

¡Un rango determinado! (entre 25℃-30℃)

En el modo de calefacción, la temperatura real debe ser inferior a la temperatura de inicio antes de que se encienda la calefacción.

equipo，La calefacción se detendrá cuando la temperatura sea superior a la temperatura de apagado。

Equipos de calefacción de uso común: barras calefactoras, calentadores eléctricos, tubos calefactores, bombillas, mantas eléctricas, etc.

Modo de enfriamiento: comúnmente conocido como modo de enfriamiento, que se refiere a encender la alta temperatura y apagar la baja temperatura.

Por ejemplo: Enciende el ajuste de temperatura 30℃. Apaga el ajuste de temperatura 25℃

Cuando la temperatura detectada (temperatura real) del termostato es mayor que la temperatura de inicio configurada

temperatura (30℃), el termostato encenderá la salida. Encienda su equipo de refrigeración

Empieza a enfriarse. Cuando la temperatura descienda a la temperatura de apagado que estableciste (25℃)

El controlador apagará la salida, dejará de suministrar energía a su equipo de refrigeración y detendrá la refrigeración.

¡temperatura para mantener tu temperatura dentro de un cierto rango! (entre 30℃-25℃)

En modo de enfriamiento, la función de enfriamiento se enciende solo cuando la temperatura real es superior a la temperatura de inicio.

Preparar，El enfriamiento se detendrá cuando la temperatura sea inferior a la temperatura de apagado.。

Equipos de refrigeración de uso común: aires acondicionados, refrigeradores, enfriadores de aire, cortinas de agua, rociadores, etc.

2. Encendido programado y apagado programado (1-24 horas) Unidad: hora

Puede programar el tiempo de inicio y el tiempo de apagado de la cuenta regresiva

Por ejemplo: apagado programado (configurado para apagarse después de 3 horas)

Cuando el termostato esté funcionando, puedes configurarlo para que se apague automáticamente después de 3 horas.

Deja que el termostato cambie a modo de espera y detén el funcionamiento del termostato.

Por ejemplo: encendido programado (configurado para encenderse después de 2 horas)

Cuando el termostato está en modo de espera, puede configurarlo para que se encienda automáticamente después de 2 horas, cambiando el termostato al estado de funcionamiento y haciendo que el termostato comience a funcionar.

3. Si la visualización de la temperatura es incorrecta, puede calibrarla usted mismo.

Rango de calibración: aumentar en 1-10℃, disminuir en 1-10°C

4. Función del termostato

Simplemente configure una temperatura de encendido y una temperatura de apagado. Cuando la temperatura alcance la temperatura de encendido establecida, el dispositivo comenzará a funcionar. Cuando la temperatura alcance la temperatura de apagado, el equipo dejará de funcionar, logrando así el efecto de ahorro de energía y temperatura constante.

5. Configuración máxima de temperatura superior

Si la temperatura de cría generalmente no supera los 45 °C, el límite de temperatura máximo se puede establecer en 45 °C. Después de limitar la temperatura, la temperatura solo se puede ajustar a un máximo de 45 °C para evitar que otros la operen incorrectamente y establezcan la temperatura muy alta como una operación de protección.

6. Detectar alarma de anomalía de temperatura

Cuando la sonda de medición de temperatura para detectar la temperatura está en cortocircuito, circuito abierto o no conectada cuando entra agua en el

Cuando ocurre una falla, el termostato deja de funcionar, detecta la temperatura, muestra EI y pita.

Llama a la policía.

7. Función de memoria permanente de parámetros

Cuando el termostato se apaga, el termostato almacenará automáticamente los datos antes del apagado.

Establece los parámetros. Cuando entre una llamada, el termostato seguirá los parámetros previamente establecidos.

Funciona según el número y el modo de operación, y no es necesario restablecer los parámetros.

8. Restaurar configuración de fábrica

Si el ajuste del programa se descompone, puedes restaurar la configuración de fábrica y establecer otros parámetros en la configuración.

9. Protección anticongelante

Cuando el termostato está en modo de espera, la salida se encenderá automáticamente cuando la temperatura detectada sea menor o igual a 3 °C. Si la temperatura no aumenta en 10 minutos después de encender la salida, la salida se encenderá durante 1 minuto cada 10 minutos, y el ciclo se repetirá. Cuando la temperatura detectada sea mayor o igual a 5 °C, la salida se detendrá.

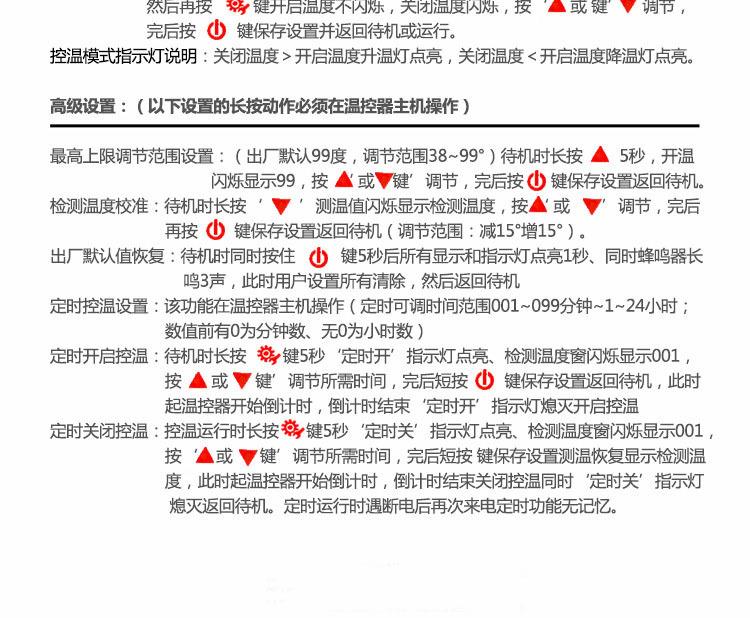

◆Configuración de parámetros y configuración de funciones avanzadas



Lista de productos: Un host de termostato, un cable de sonda de medición de temperatura y un manual de instrucciones.



◆Códigos de falla comunes y soluciones

Fallo: Visualización de temperatura de detección E1

Solución: Primero, compruebe si el cable de la sonda está desconectado, agrietado o mordido por un ratón. Si lo ha conectado usted mismo, puede usarlo con normalidad. Si el cable está intacto, compruebe si el terminal de la sonda está suelto o desatornille el tornillo, extraiga la sonda, pele el cable a una longitud mayor y conéctelo, o sustitúyalo por uno nuevo.



◆El propósito del termostato

1. Mascotas: peceras, acuarios, terrarios para reptiles y serpientes, tortugueras, etc.

2. Cría: eclosión y empollado, temperatura constante en incubadora, ventilación y disipación de calor, detección de temperatura (alarma), etc.

3. Agricultura: fermentación de cepas, cría de plántulas, invernadero, hongos comestibles, cultivo de flores, etc.

4. Hogar: calefacción eléctrica, calentamiento de agua, calentadores, película calefactora eléctrica, kang calefactor eléctrico, manta eléctrica, ventilador eléctrico, refrigerador, etc.

5. Alimentos: vinificación, fermentación de harina, elaboración de yogur, conservación de frutas y verduras, etc.

6. Industrial: gabinetes de control de temperatura, hornos experimentales, inspecciones de almacén, calentadores de varilla para bombas de circulación, ventiladores, etc.
