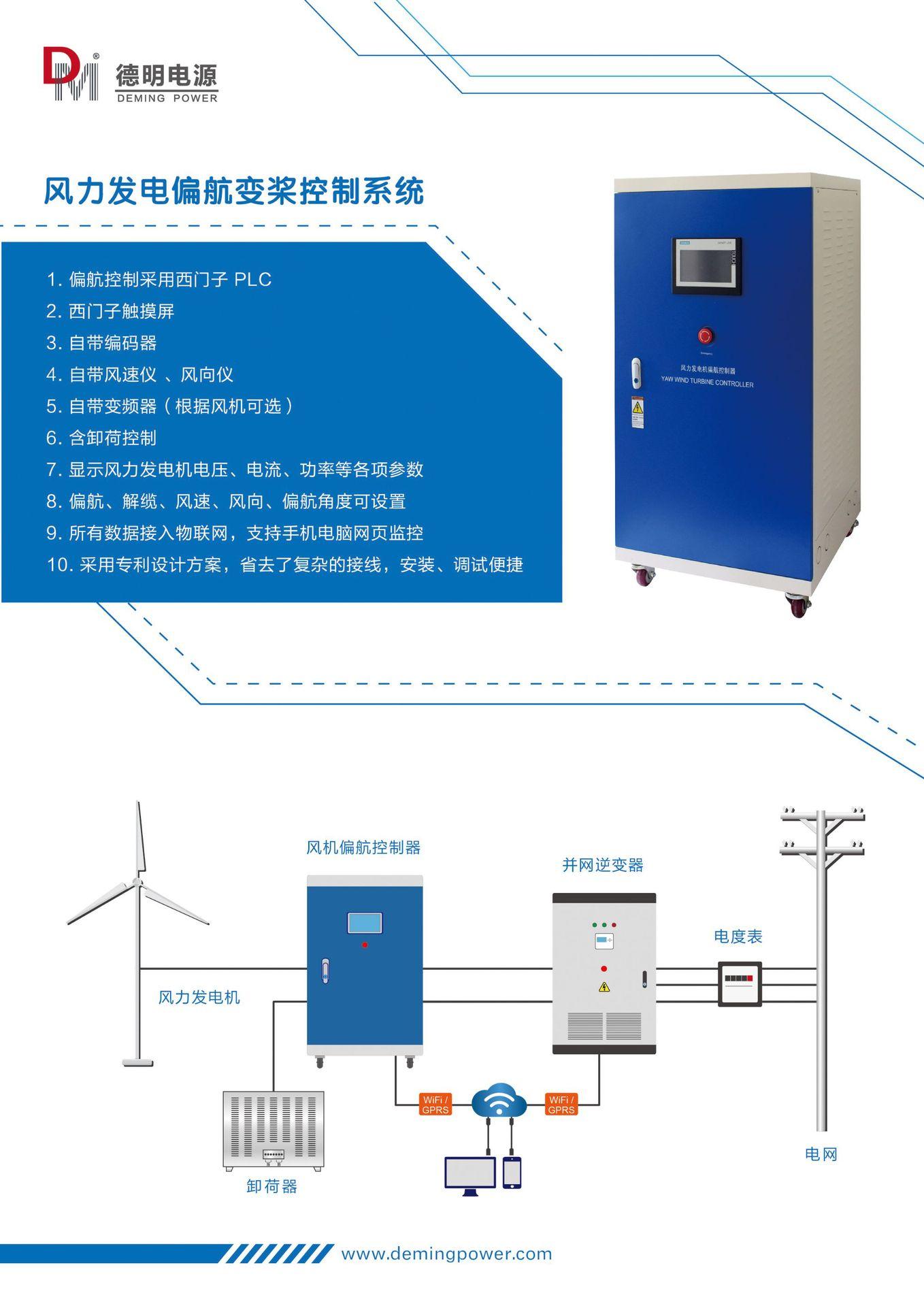

Este dispositivo es un SiemensEl S7-200PLC es la unidad de control central del sistema de control integrado de alto rendimiento para generación de energía eólica.
El sistema adopta el sistema de guiñada automática de turbina eólica original de nuestra empresa+Salida reductora del generador+Tecnología de descarga PWM/estabilización de voltaje electromagnética+Tecnología de descarga trifásica/frenado electromagnético+Tecnología de frenado temporizado+Tecnología de encendido/apagado remoto y frenado manual/automático; también cuenta con monitoreo remoto en tiempo real del estado de operación de la turbina eólica;
Este producto tiene muchas excelentes prestaciones, ventajas técnicas avanzadas, múltiples interfaces de comunicación, múltiples medidas de protección de seguridad, etc.
Usar este producto es más seguro y confiable que los sistemas de control de generación de energía eólica tradicionales, y la tasa de utilización de la generación de energía es mayor.30%~50%; al mismo tiempo, la vida útil de la turbina eólica es más larga y la operación es más estable.
Este sistema de control está especialmente diseñado para sistemas de generación de energía eólica. El equipo no solo puede convertir eficientemente la energía eléctrica generada por la turbina eólica para cargar la batería o suministrar un inversor conectado a la red, sino que también proporciona una potente función de control de protección de estabilización de voltaje.
Añadido controlador de guiñada automática para aerogeneradorEntiendoControl de voltaje, cuando el voltaje de la turbina eólica es mayor que un cierto valor de voltaje, la turbina eólica ajusta un ángulo para asegurar que la turbina eólica continúe operando, pero no funciona en un estado de sobrevoltaje o sobrecarga. Sin embargo, dado que la turbina eólica tarda en guiñar, después de recibir una señal de que el voltaje es demasiado alto,,Tarda decenas de segundos o incluso minutos en guiñar. Durante este tiempo, el voltaje excesivo es suficiente para dañar la carga del sistema (batería en sistema fuera de red, inversor en sistema conectado a la red) debido al voltaje excesivo.Este problema se resolvió añadiendo control de voltaje al controlador automático de guiñada de la turbina eólica. Cuando la turbina eólica alcanza cierto voltajemodulación por ancho de pulsos (PWM)El sistema de estabilización de voltaje comienza a funcionar.modulación por ancho de pulsos (PWM)Mientras el sistema de estabilización de voltaje está funcionando, el sistema de guiñada de la turbina eólica está funcionando. Asegure el funcionamiento seguro de la turbina eólica durante el período en que la turbina eólica guiña. Incluso si el sistema de guiñada falla en operar normalmente debido a varias razones,modulación por ancho de pulsos (PWM)El sistema estabilizador de voltaje y el sistema de frenado por descarga trifásico también pueden garantizar el funcionamiento seguro de la turbina eólica.
Controlador de aerogenerador conectado a la redCon control de guiñada10 kW
|
Especificación |
FKJ-GT 10KW |
|
Potencia nominal de la turbina eólica |
10 kW |
|
Potencia máxima del aerogenerador |
20 kW |
|
Tensión nominal del ventilador |
CA 380 V |
|
Función |
Rectificación, estabilización de voltaje y control de guiñada, salida CC |
|
Función de protección automática |
Protección contra sobretensión, protección contra corte de energía de red, salida regulada, pararrayos, guiñada automática, liberación automática |
|
Función manual |
Freno manual del ventilador, reinicio del sistema, interruptor de emergencia |
|
espectáculo |
pantalla táctil |
|
Mostrar contenido |
Voltaje de turbina eólica, corriente, potencia, voltaje solar, corriente, potencia, voltaje de salida CC, corriente de salida CC, potencia de salida CC, potencia acumulada, ángulo de dirección del viento, velocidad del viento, frecuencia de la turbina eólica, número de vueltas del cable |
|
modulación por ancho de pulsos (PWM)voltaje constante |
≥550dc |
|
Guiñada de turbina eólica45Grado (se puede configurar) |
≥550dc |
|
Tensión de acción de descarga trifásica de aerogenerador |
580±5Vdc |
|
Guiñada de turbina eólica90Grado (se puede configurar) |
580±5Vdc |
|
Retardo de descarga de carga trifásica de aerogenerador |
12-20 min |
|
Velocidad del viento (EM) (se puede configurar) |
≥2m/s |
|
Dirección del viento (se puede configurar) |
0-360Cada vez |
|
Jie Lan |
automático |
|
modulación por ancho de pulsos (PWM)Seguro de descarga |
32A |
|
Seguro de salida de CC |
40A |
|
Temperatura de funcionamiento |
-30-60°C |
|
Humedad relativa |
＜90%Sin condensación |
|
ruido(1m) |
＜40 dB |
|
Nivel de protección |
IP20(interior) IP65 (exterior) |
|
Método de refrigeración |
Refrigeración por aire forzado |
|
*Telecomunicaciones(opcional) |
RS485/USB/GPRS/WIFI/Ethernet |
|
*Compensación de temperatura(opcional) |
-4mv/°C/2V,-35°C~+80°C, precisiónAccuracy:±1°C |
|
Tamaño del controlador(milímetros) |
600*550*1220mm |
|
Peso del controlador |
80 kg |
|
Tamaño del descargador(milímetros) |
905*650*610mm |
|
Peso del descargador |
58 kg |
*Los parámetros técnicos anteriores son solo para referencia
1.Se puede personalizar según los parámetros técnicos del usuario2.La potencia del panel solar se puede aumentar según las necesidades del usuario
