Bajo Consumo de Energía Transitorio Electromagnético Ycs3000 Mina Transitorio Electromagnético Portátil Mina Transitorio Electromagnético

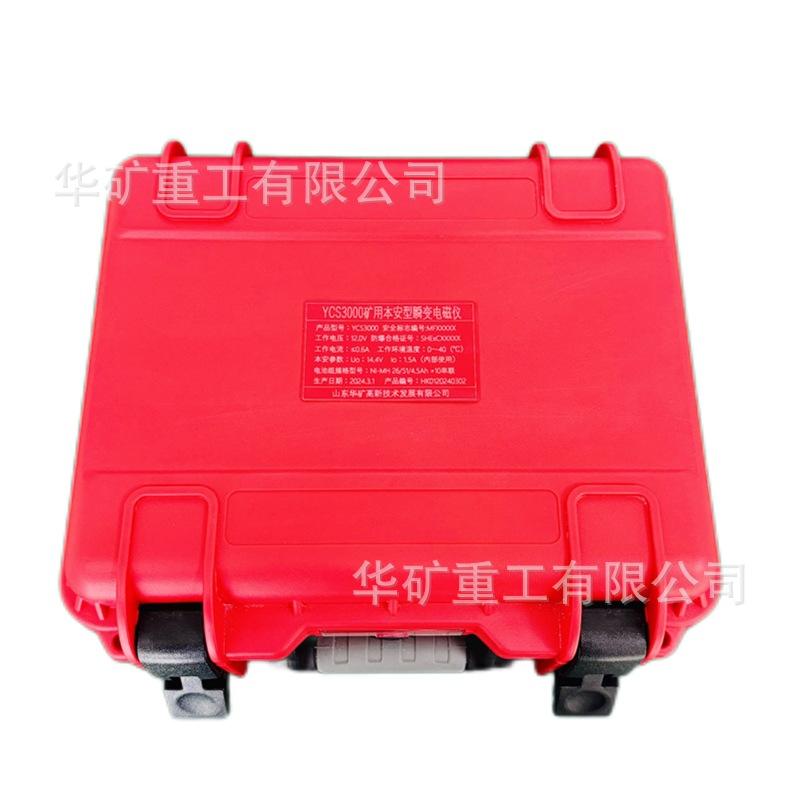

El instrumento electromagnético transitorio de minería YCS3000 es un instrumento que detecta áreas ricas en agua frente a la cara, las paredes laterales del túnel, el techo y el piso de la veta de carbón, etc., con base en las diferentes características eléctricas de anomalías geológicas como gargantas de minas de carbón, fallas, zonas rotas, columnas de colapso, relleno de agua de cuevas, áreas de desarrollo kárstico y rocas circundantes.

1. Características principales

1. La bobina transmisora tiene pocas vueltas, solo 4 vueltas, y la impedancia de la bobina transmisora es pequeña;

2. La corriente de emisión es grande, hasta 50--100A, y la profundidad de detección se profundiza enormemente;

3. Fuerte recepción de señal y capacidad antiinterferencias, capaz de funcionar en entornos con fuerte ruido de fondo;

4. La inductancia mutua de la bobina del transceptor es pequeña, y el tiempo de apagado es rápido, 0.1uS -100uS;

5. El campo primario tiene baja interferencia con el campo secundario, y la zona ciega superficial es pequeña;

6. Operación de adquisición con una sola tecla, los parámetros de trabajo se configuran y guardan automáticamente.

7. Filtrar automáticamente los datos recopilados e identificar automáticamente los datos anómalos.

8. El software de análisis es fácil de operar y puede producir imágenes con un solo clic.

9. Alta resolución del análisis de la estructura espacial.

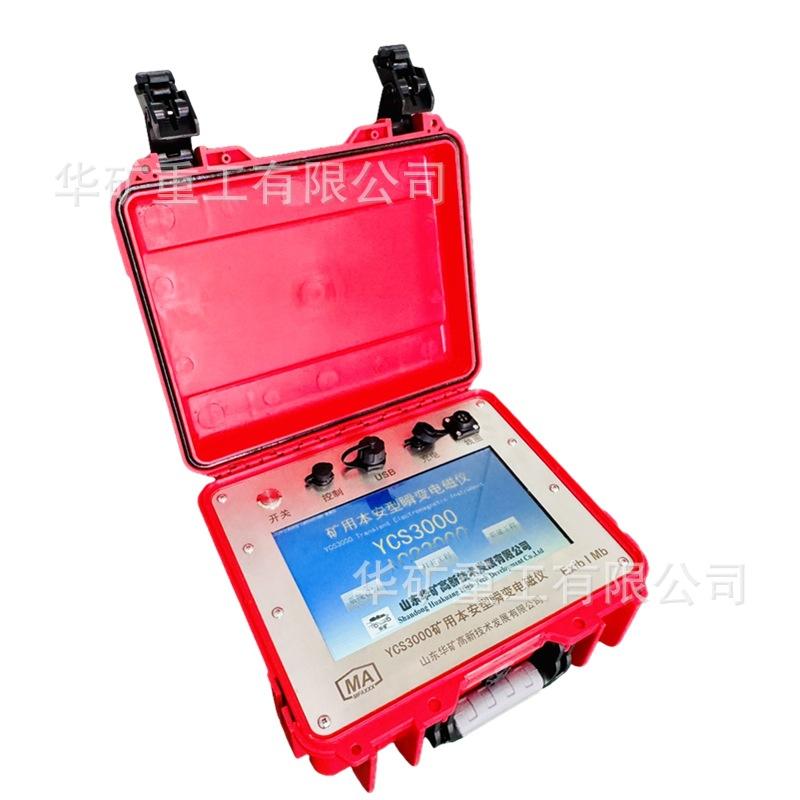

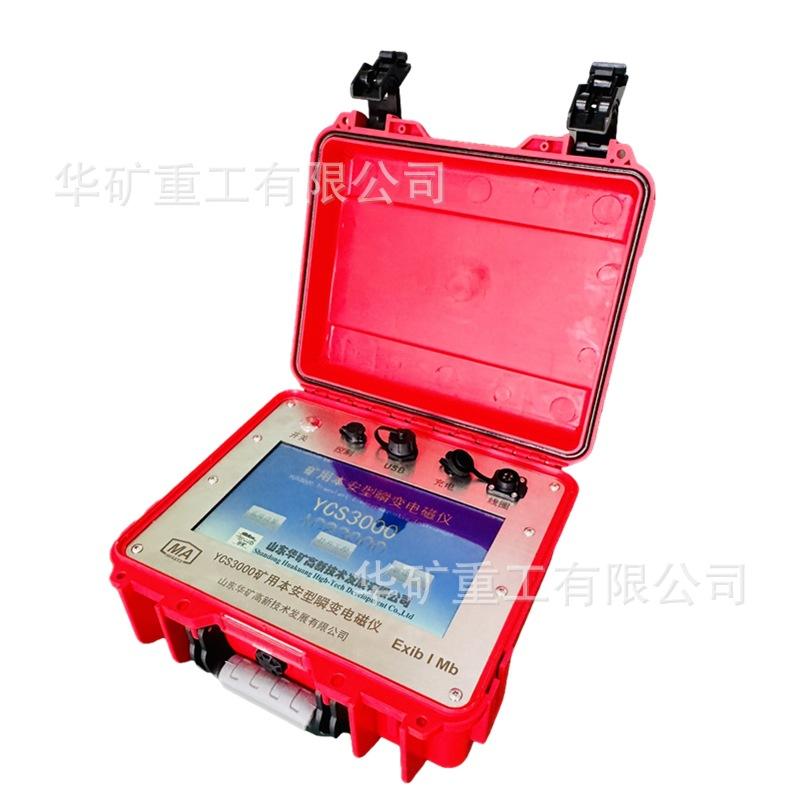

10. El instrumento adopta un panel de acero inoxidable, que es adecuado para trabajar en entornos con mucho polvo y corrosión.

2. Parámetros técnicos

Parámetros del artículo

Tensión máxima de emisión 13.5V

Corriente pico de emisión 10-25A

Distancia de detección

Fuerza de campo primario 100 amperios-vuelta

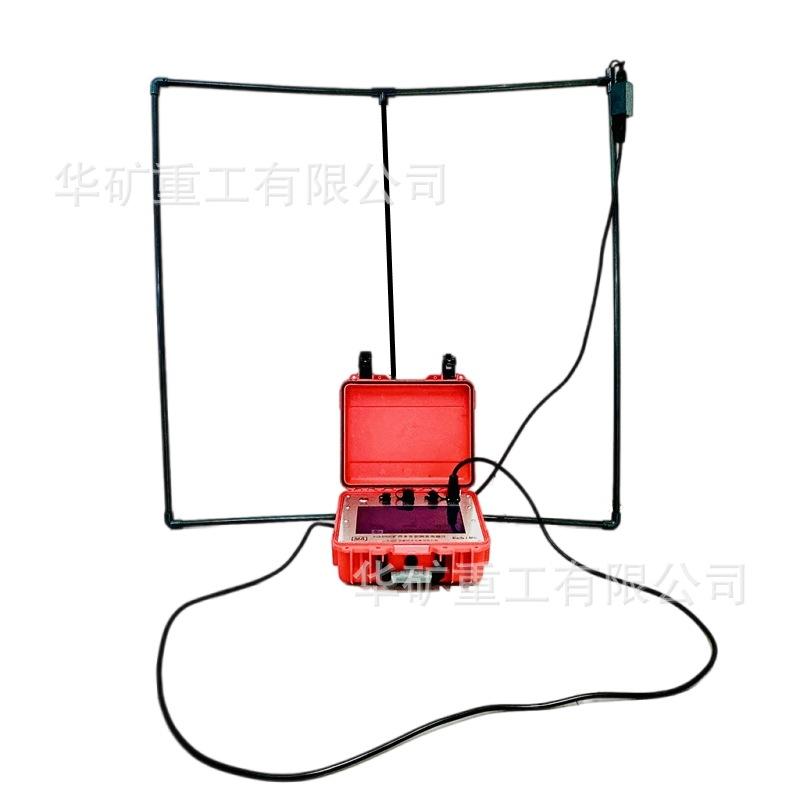

Especificaciones de la bobina transmisora: 1m×1m-3m×3m

Espiras de la bobina transmisora 4

Número de apilamiento: 1-65335

Tiempo de apagado 0.1-100μs (carga resistiva)

Forma de onda transmitida: Onda rectangular bipolar

Número de canales: 1024 (configurable)

Conversión A/D 24 bits

Intervalo de muestreo 1-20μs

Corriente intrínsecamente segura 1.0A

Fuente de alimentación: batería NiMH (8Ah 14V)

Horas de trabajo: 8 horas o más

Dimensiones (mm): 318×280×132 (largo, ancho, alto)

Peso: alrededor de 3.5 kg (sin bobina)
