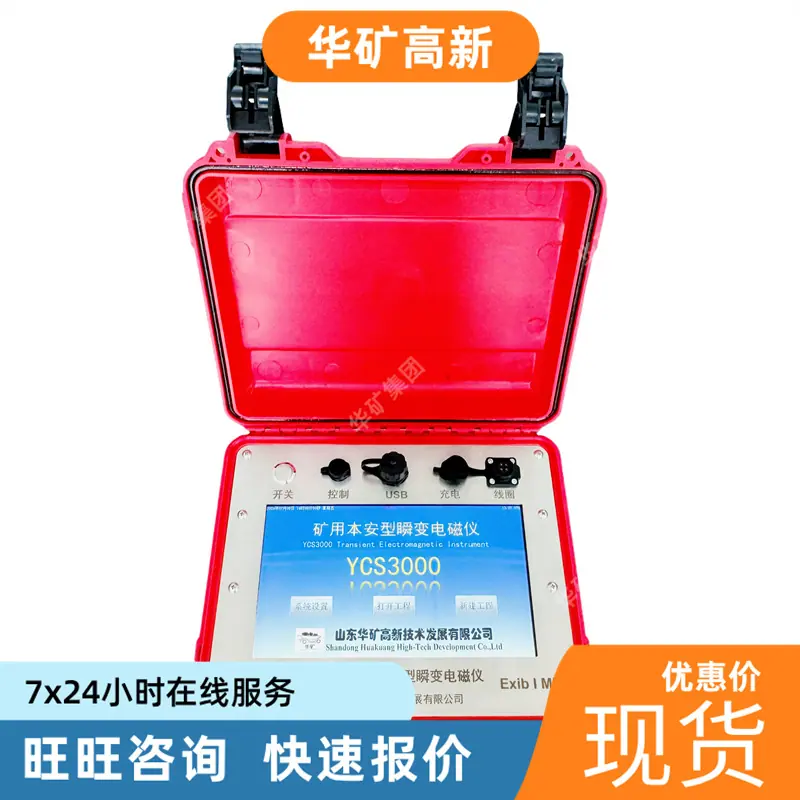

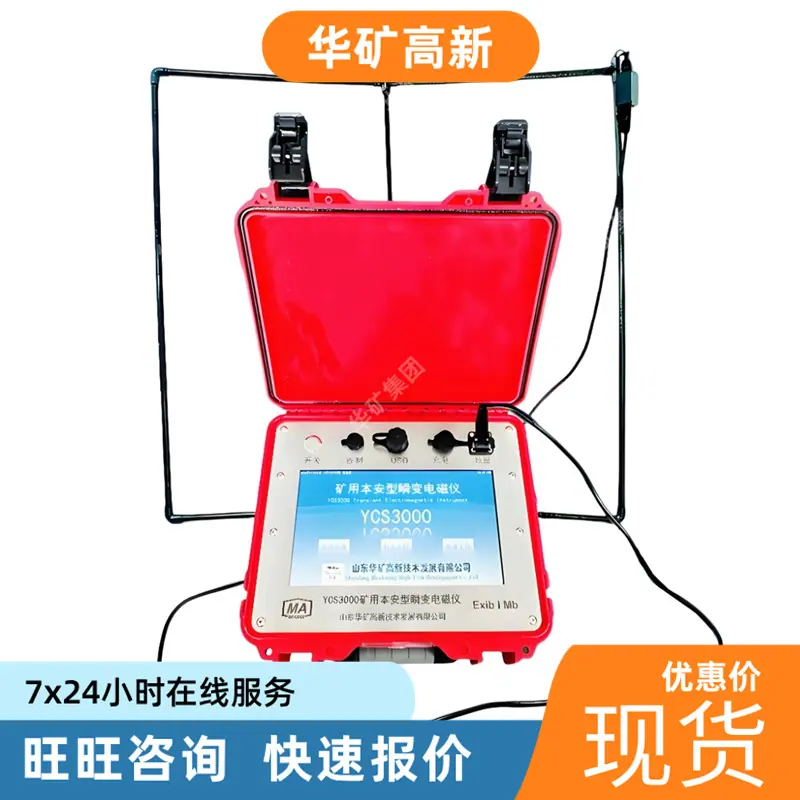

Instrumento Electromagnético Transitorio, Guía en Sitio, Gran Profundidad de Detección, Instrumento Electromagnético Transitorio Intrínsecamente Seguro para Minería Ycs3000

El instrumento electromagnético transitorio de minería YCS3000 es un instrumento que detecta áreas ricas en agua frente a la cara, las paredes laterales del túnel, el techo y el piso de la veta de carbón, etc., con base en las diferentes características eléctricas de anomalías geológicas como gargantas de minas de carbón, fallas, zonas rotas, columnas de colapso, relleno de agua de cuevas, áreas de desarrollo kárstico y rocas circundantes.

1. Características principales

1. La bobina transmisora tiene pocas vueltas, solo 4 vueltas, y la impedancia de la bobina transmisora es pequeña;

2. La corriente de emisión es grande, hasta 50--100A, y la profundidad de detección es mucho más profunda;

3. Fuerte recepción de señal y capacidad antiinterferente, capaz de trabajar en un entorno con fuerte ruido de fondo;

4. La inductancia mutua de la bobina del transceptor es pequeña y el tiempo de apagado es rápido, 0,1 uS - 100 uS;

5. El campo primario tiene baja interferencia con el campo secundario y el área ciega superficial es pequeña;

6. Operación de adquisición con una sola tecla, los parámetros de trabajo se configuran y guardan automáticamente.

7. Filtra automáticamente los datos recopilados e identifica automáticamente los datos anormales.

8. El software de análisis es fácil de operar y puede producir imágenes con solo un clic.

9. Alta resolución de análisis de estructura espacial.

10. El instrumento adopta un panel de acero inoxidable, que es adecuado para trabajar en entornos con mucho polvo y corrosión.

2. Parámetros técnicos

Parámetros del artículo

Voltaje pico de emisión 13,5 V

Corriente pico de emisión 10-25 A

Distancia de detección

Intensidad de campo primario 100 amperios-vuelta

Especificaciones de la bobina de transmisión: 1 m × 1 m - 3 m × 3 m

La bobina de transmisión gira 4 veces

Número de apilamiento: 1-65335

Tiempo de apagado 0,1-100 μs (carga resistiva)

Forma de onda transmitida: Onda rectangular bipolar

Número de canales: 1024 (configurable)

Conversión A/D de 24 bits

Intervalo de muestreo 1-20μs

Corriente intrínsecamente segura 1,0 A

Alimentación: Batería NiMH (8 Ah 14 V)

Horas de trabajo: 8 horas o más

Dimensiones (mm): 318×280×132 (largo, ancho, alto)

Peso: aproximadamente 3,5 kg (sin bobina)

3. Lista de productos

Nombre de la pieza Cantidad

Host receptor YCS580 Host 1

Transmisor YCS580F Transmisor 1

Accesorios Receptor y transmisor bobina integrada 1

Accesorios Cargador 2

Accesorios Software de interpretación y procesamiento 1

4. Aplicación del producto

1. Detección superior, inferior y avanzada en minas de carbón, con una distancia de detección avanzada de más de 200 metros;

2. Detectar la distribución estructural y el contenido de agua del área minera desde el suelo;

3. Exploración de estructuras ocultas conductoras de agua durante la excavación y estructuras ocultas conductoras de agua dentro del frente de trabajo durante la minería;

4. Detección de la profundidad enterrada y la estructura portadora de mineral del cuerpo mineral conductor del pozo, otras exploraciones de ingeniería y exploración ambiental;

5. Detección de la dirección de vetas subterráneas en minas de metales;

6. Detección de estructuras alrededor de cavernas subterráneas y tuberías metálicas;

7. Exploración de fuentes de agua en barrancos y pequeñas minas de carbón abandonadas, exploración de acuíferos kársticos en el fondo de vetas de carbón y dolinas;

8. Exploración de conductividad de zonas de fracturas conductoras de agua inducidas por perturbaciones mineras en las placas de techo y piso.
