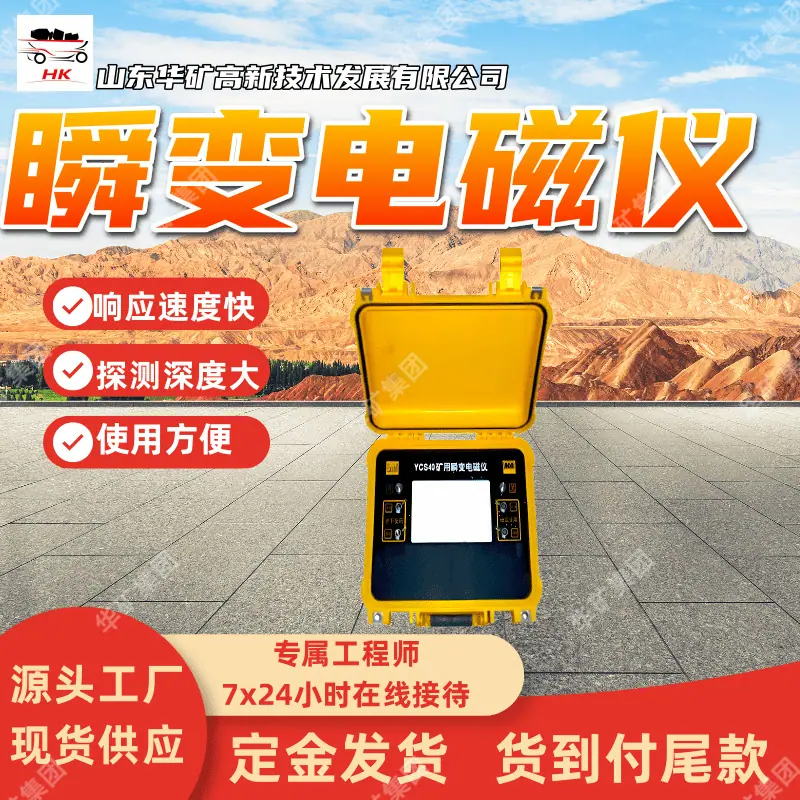

Instrumento Electromagnético Transitorio para Minería Intrínsecamente Seguro, Ligero y Portátil, con Datos Claros, Instrumento Electromagnético Transitorio para Minería Ycs3500W

instrumento electromagnético transitorioCaracterísticas:

◆El transmisor, el receptor y la fuente de alimentación están integrados en uno;

◆Alta eficiencia de trabajo, se pueden completar más de 500 puntos de sondeo cada día;

◆La profundidad de detección del avance de la mina es mayor a unos 180 metros;

◆El tiempo de apagado corto reduce en gran medida el área ciega de medición;

◆Datos de medición de exportación USB

◆Alta relación señal-ruido;

◆Fuerte capacidad de penetración de baja resistencia;

◆Muestreo rápido con alta densidad, alta resolución y gran rango dinámico;

◆Indicaciones inteligentes, dibujo automático después de la medición;

instrumento electromagnético transitorioIndicadores técnicos

CPU: ARM CORTEX A9 de bajo consumo

Sistema operativo: WINCE6.0

Pantalla grande: pantalla LCD de 10,4 pulgadas, modo de visualización 1024*800, operación de pantalla táctil

Fuente de alimentación: 12 V

Exportación de datos: USB

Fuente de alimentación del instrumento: batería de níquel-hidruro metálico de alta energía incorporada, capacidad 12 V/9 AH

Adaptarse al entorno: a prueba de humedad, a prueba de polvo, a prueba de explosiones.

Temperatura de trabajo: -10～50℃

Especificaciones técnicas del receptor

Convertidor A/D de alta velocidad: resolución de 24 bits;

Rango dinámico: 180dB;

Resolución de señal: 24 bits

Frecuencia de muestreo: 1μs

Número de superposiciones: 1-40960 (seleccionadas por el usuario)

Resolución mínima: 5nV

Modo de sincronización: autosincronización

Temperatura de trabajo: -30℃～80℃

Especificaciones técnicas del transmisor

Tiempo de apagado: carga de resistencia pura de 0,1 μs, el valor real depende del tamaño de la bobina de transmisión, el número de vueltas y la corriente de transmisión;

Potencia de salida instantánea (W): 36;

Voltaje de salida del transmisor: 12 V;

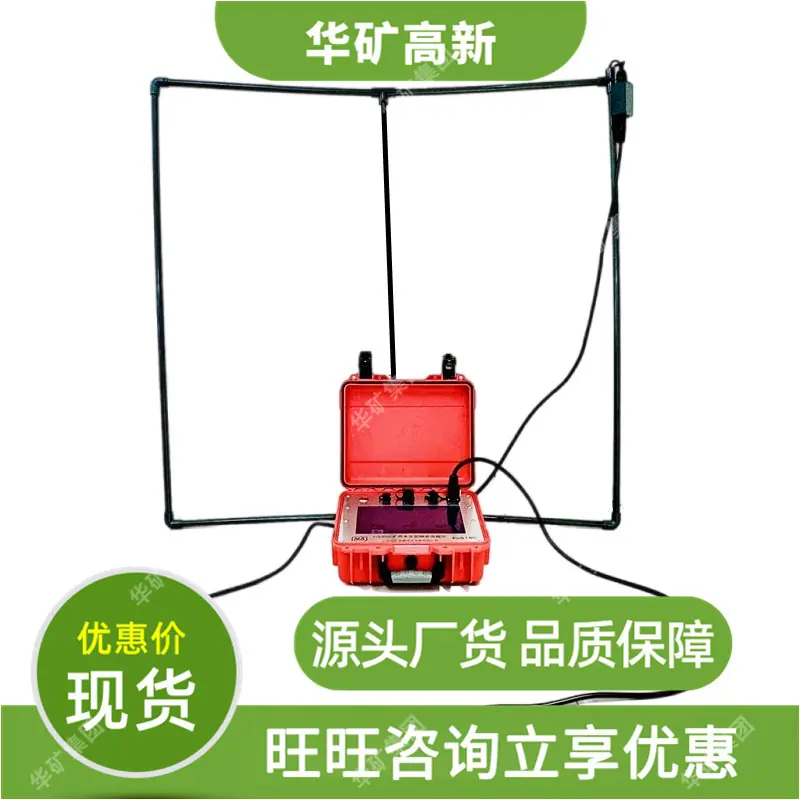

Tamaño de la bobina del transmisor: bobina de 2M × 2M (personalizable por el usuario);

Frecuencia de transmisión (Hz): 6,25, 12,5, 25, 62,5, 125, 250, 500;

Corriente de pulso de transmisión: 5,8 A;

Forma de onda: onda cuadrada bipolar con un ciclo de trabajo de 1:1.

instrumento electromagnético transitorioÁreas de aplicación

Detectar acuíferos, contenido de agua de fallas, estructuras estratigráficas y dolinas en el suelo;

Detección subterránea de propiedades y estructuras acuíferas dentro y fuera del área minera y frente a la cabecera del túnel;

Detectar la profundidad y ocurrencia de buenos cuerpos minerales conductores y las estructuras que contienen mineral;

Detectar hornos antiguos y su contenido de humedad;

Ingeniería y exploración ambiental.

En comparación con instrumentos similares, este instrumentoZuiCaracterísticas:

(1) Es la única bobina liviana con transmisor y receptor integrados en China y en el extranjero, y su peso es solo una cuarta parte del de instrumentos similares;

(2) El instrumento pesa 2,5 kg, lo que lo hace muy liviano entre instrumentos similares y es fácil de transportar y operar;

(3) El instrumento tiene una pantalla de 10 pulgadas y una resolución de 1024X800, lo que lo convierte en la pantalla más grande y el instrumento con mayor resolución de su tipo.
