Jiutian mina NCM-4.0 máquina rectificadora de interruptor de combustión interna máquina rectificadora de interruptor de carril de núcleo de rana

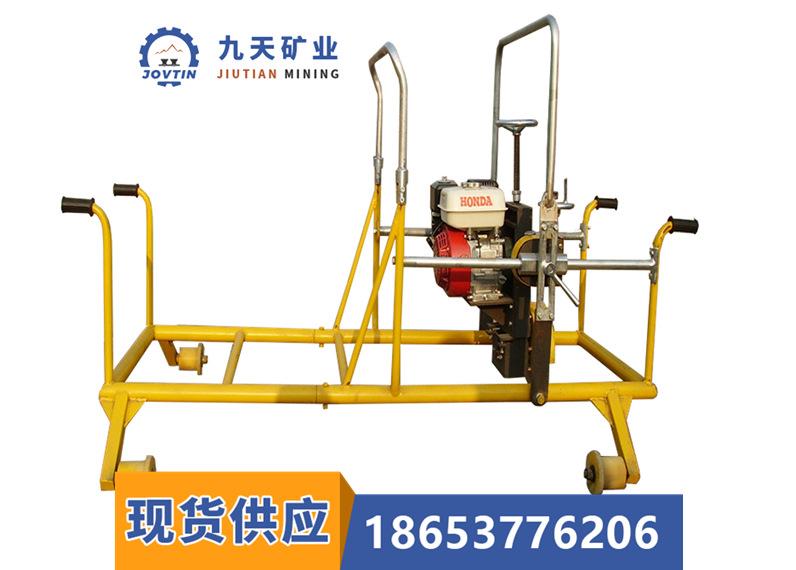

NCM-4.0Rectificadora de desvíos de combustión interna

Rectificadora de desvíosDesbaste de desvío de combustión interna lado carril de desvío

Estructura principal y principio de funcionamiento de la rectificadora de desvíos de combustión interna

NCM-4.0Motor de gasolina HondaGX160Como poder.Bmoho950La correa trapezoidal impulsa la muela abrasiva a través del sistema de transmisión para rectificar los rieles. La máquina se compone principalmente de tres partes: el bastidor, el núcleo y el dispositivo de rodadura. El bastidor está soldado con tubos de acero sin costura. El núcleo está compuesto por el sistema de transmisión, el dispositivo de rotación y la muela abrasiva. El ángulo de rotación y la cantidad de avance de la muela abrasiva se controlan mediante un volante. El dispositivo de rodadura y el bastidor están soldados como uno solo. La muela abrasiva es una rueda aislante con una llanta alta. También puede empujarse por el suelo después de descender por la vía. Primero, la rectificadora de rieles se coloca a ambos lados de los rieles de acero y luego se ajusta la muela abrasiva a la cantidad de avance y el ángulo para realizar el rectificado lateral. Es una herramienta para rectificar desvíos y superficies de rieles soldados.

Ámbito de aplicación de la trituradora de desvío de combustión interna

NCM-4La rectificadora diésel de desvíos se utiliza principalmente para rectificar los bordes grasos superiores y laterales del carril de punta de aguja, el carril corazón de rana, el carril ala, y también puede rectificar los bordes grasos superiores y laterales de varios tipos de carriles.
Con rendimiento superior, estructura razonable, calidad confiable, funciones que ahorran tiempo y mano de obra, es una herramienta esencial para los departamentos de ingeniería para reparar líneas.

※Rendimiento técnico

1Potencia: Motor de gasolina4,0 kW，3600 rpm

2Velocidad de la muela abrasiva:4100 rpm

3Rango de ajuste de inclinación del cabezal de rectificado:±30°

4Recorrido vertical del cabezal de rectificado:l70 mm

5Especificaciones de la muela abrasiva:Φ254×Φ30×35(mm)

6Dimensiones:2920×850×1150(mm)

7Calidad general de la máquina:90 kilos
