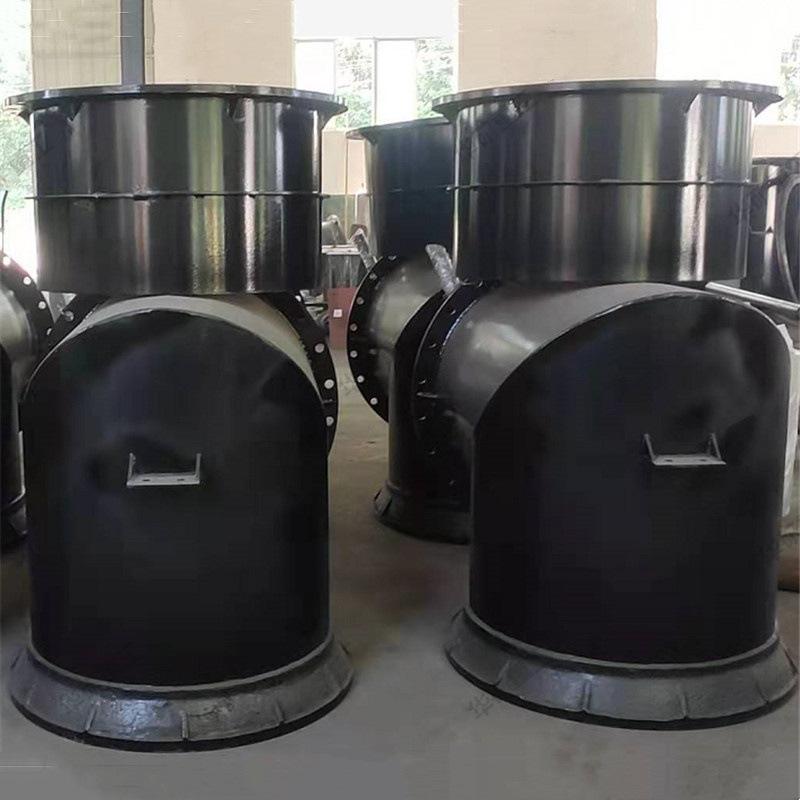

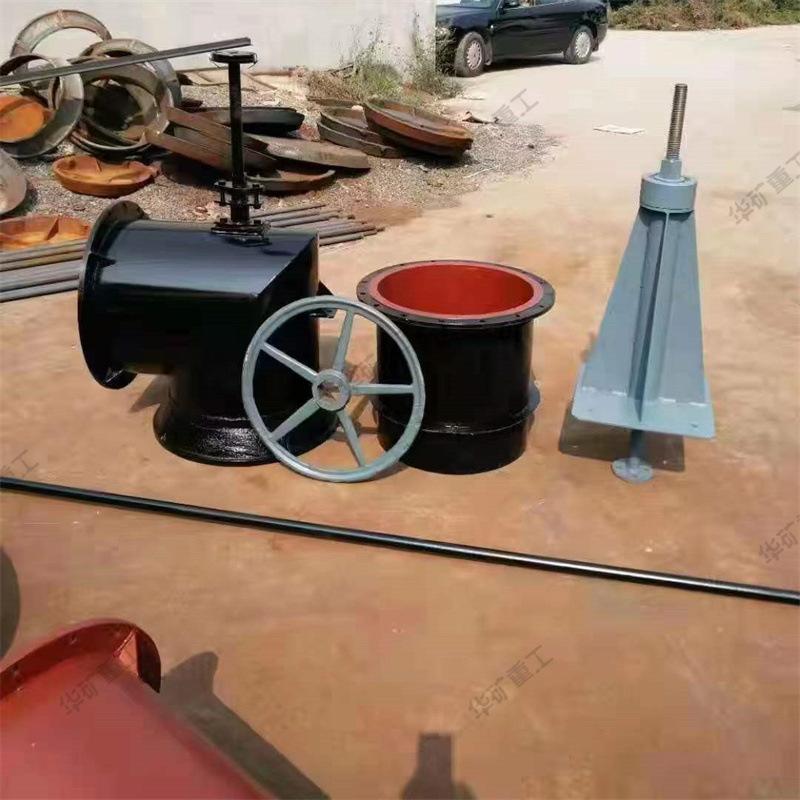

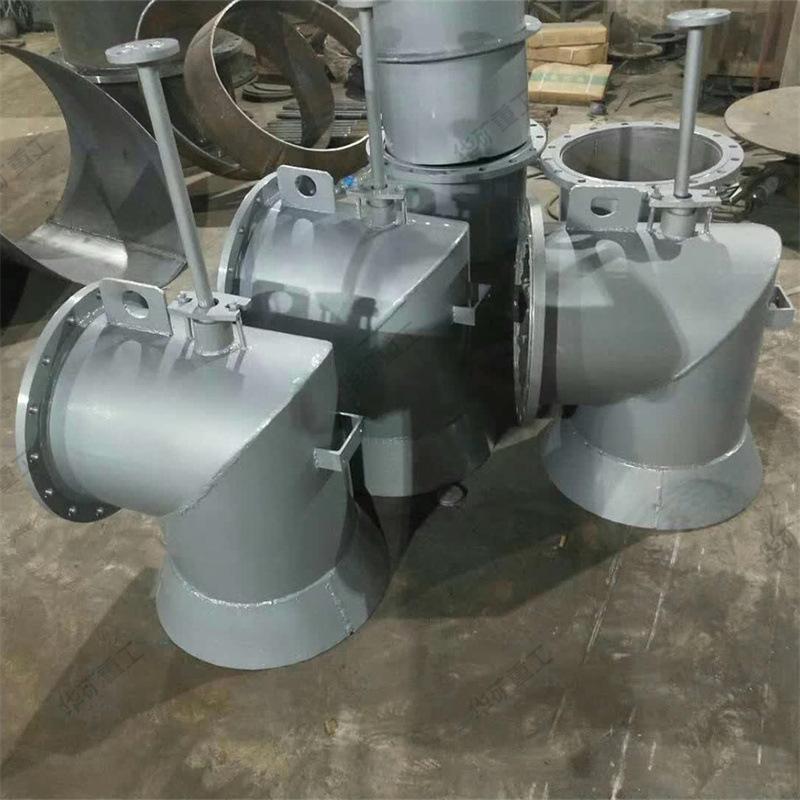

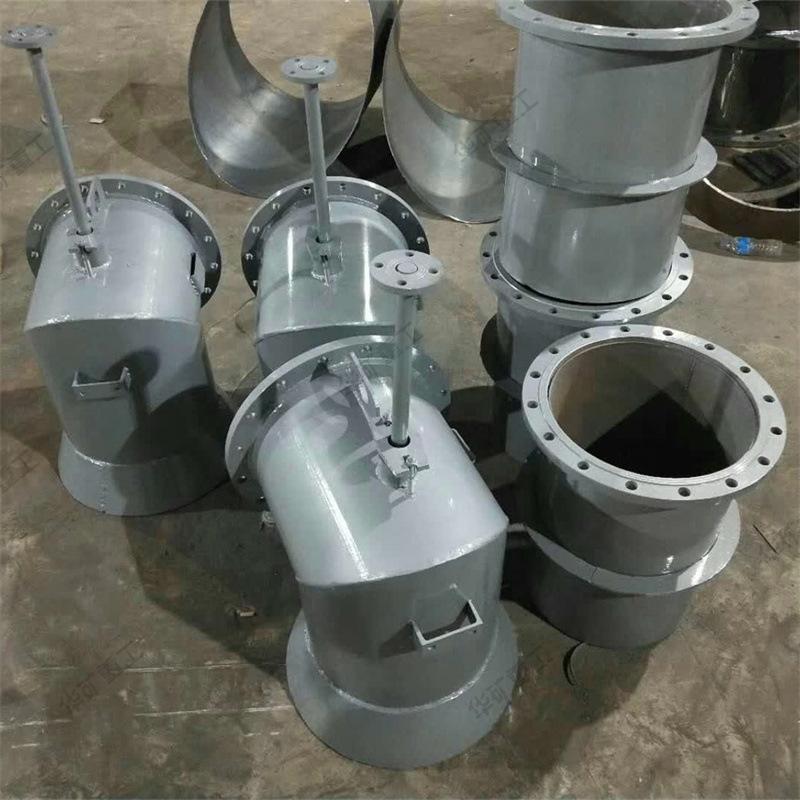

Válvula de compuerta de distribución de agua PZ2-1000, con brida grande, para minería, interruptor de apertura y cierre de compuerta.

La válvula de distribución de agua de mina de la serie PZ es un diseño mejorado basado en el tipo PZ1 original; el tipo PZII se basa en el diseño mejorado y agrega un dispositivo eléctrico para la válvula de mina para satisfacer las necesidades de producción desatendida y completamente automatizada en la sala de bombas de agua de la mina de carbón.
La válvula de distribución de agua de mina serie PZ se caracteriza por su estructura simple, buen sellado, fácil limpieza, operación flexible y ahorro de mano de obra. Se utiliza principalmente para la distribución de agua en salas de bombas subterráneas y pozos de succión.
(El tipo I es operación manual)
Nombre del producto: válvula de compuerta de distribución de agua, compuerta de distribución de agua, válvula de distribución de agua
Modelo del producto: PZ-1, PZ-TT
Especificaciones del producto: DN300-1200
Presión nominal: 0,1 MPa
Medios aplicables: aguas residuales, agua limpia.
Descripción general de la compuerta de distribución de agua: 1. Válvula de compuerta de ángulo recto, puede soportar una presión de 0,1 MPa. Se utiliza principalmente para la distribución de agua en varios pozos de agua en minas, y también se puede utilizar para el procesamiento de minerales y la descarga de piscinas de tratamiento de agua. El agua no contiene medios corrosivos y la temperatura del agua no supera los 80 grados. Las compuertas de distribución de agua se dividen en manuales (tipo PZ-1) y eléctricas (PZ-TT) según el modo de trabajo. Las partes de apertura y cierre de la válvula de compuerta de distribución de agua son compuertas, y la dirección de movimiento de la compuerta es perpendicular a la dirección del fluido. La válvula de compuerta solo se puede abrir y cerrar completamente, y no se puede ajustar ni estrangular. Cuando la válvula de compuerta de distribución de agua está cerrada, la superficie de sellado solo puede depender de la presión media para sellar, es decir, la superficie de sellado de la compuerta se presiona contra el asiento de la válvula en el otro lado por la presión media para asegurar el sellado de la superficie de sellado. Esto es autosellante. La mayoría de las válvulas de compuerta utilizan sellado forzado; es decir, cuando la válvula está cerrada, se debe presionar la compuerta contra el asiento mediante una fuerza externa para asegurar el sellado de la superficie de sellado. La compuerta de la válvula se mueve linealmente con el vástago, lo que se denomina válvula de compuerta de vástago elevable. Generalmente, la varilla de elevación tiene una rosca trapezoidal que convierte el movimiento giratorio en movimiento lineal a través de la tuerca de la válvula y la ranura guía del cuerpo de la válvula, es decir, el par de operación en empuje de operación.
Cuando la válvula está abierta, cuando la altura de elevación de la placa de compuerta es igual a 1:1 veces el diámetro de la válvula, el canal de fluido está completamente libre de obstrucciones, pero durante el funcionamiento, esta posición no se puede monitorear. En el uso real, la parte superior del vástago de la válvula se utiliza como una marca, es decir, la posición que no se abre, como su posición completamente abierta. Para considerar el fenómeno de bloqueo causado por los cambios de temperatura, la válvula generalmente se abre a la posición superior y luego se retrae 1/2-1 vuelta como la posición de la válvula completamente abierta. Por lo tanto, la posición completamente abierta de la válvula está determinada por la posición de la placa de compuerta (es decir, la carrera). En algunas válvulas de compuerta, la tuerca del vástago de la válvula se coloca en la placa de compuerta y la rotación del volante impulsa el vástago de la válvula para que gire, levantando así la placa de compuerta. Este tipo de válvula se llama válvula de compuerta de vástago giratorio o válvula de compuerta de vástago oculto.
