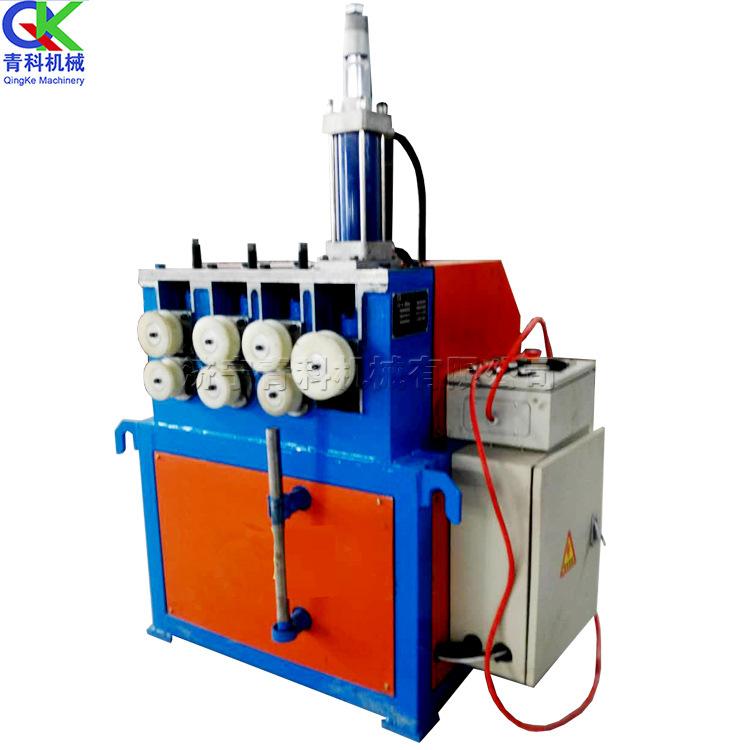

La máquina dobladora de bobinas QK-25/30/45/75 es un equipo utilizado para el doblado de bobinas de evaporadores, intercambiadores de calor, etc. Permite doblar tubos metálicos en formas simples de diámetro pequeño, arcos o espirales sin alterar las características de la sección transversal. Se utiliza ampliamente en evaporadores, intercambiadores de calor, industrias petrolera, química, hidroeléctrica, estructuras metálicas y fabricación de maquinaria. Presenta una estructura razonable, tamaño compacto, fácil operación y mantenimiento, y un uso fiable.
Dimensiones: largo, ancho y alto 1800*1600*1700mm, peso 3,2T, potencia del motor principal 7,5Kw, motor hidráulico 3kw
Diámetro máximo de bobina 76×6 mm
modelo Parámetros técnicos | QK-25 | QK-30 | QK-45 | QK-75 | |
Módulo de sección de flexión máxima del perfil Cm3 | 1 | 5 | 12 | 21 | |
Velocidad de plegado r/min | 5.6 | 5.6 | 5.0 | 2.8 | |
Rendimiento del perfil MPa | 345 | 345 | 345 | 345 | |
Empuje del cilindro T | Manual | 8 | 18 | 25 | |
acero redondo | Modelo de sección transversal más grande | 18 | Ф25 | 38 | 48 |
Radio de curvatura mínimo mm | 30 | 50 | 80 | 100 | |
Doblado de acero plano | Modelo de sección transversal más grande | 5×30 | 6×30 | 12x70 | 25x80 |
Radio de curvatura mínimo mm | 90 | 90 | 150 | 150 | |
tubo redondo | Modelo de sección transversal más grande | Ø25×2 | Ф32×3 | 45x5 | 76x6 |
Radio de curvatura mínimo mm | 65 | 80 | 115 | 190 | |
Modelo de sección transversal más pequeña | Ø8×1,5 | Ф6×1 | 20x1.5 | 20x1.5 | |
Radio de curvatura mínimo mm | 30 | 30 | 60 | 80 | |
tubo cuadrado | Modelo de sección transversal más grande | 25×25×2,5 | 30×30×2,5 | 50x50x6 | 80x80x6 |
Radio de curvatura mínimo mm | 150 | 150 | 250 | 300 | |
Modelo de sección transversal más pequeña | 10×2 | 10×2 | 20x2 | 20x2 | |
ZuiRadio de curvatura pequeñomm | 40 | 40 | 60 | 80 | |
Las imágenes del producto son solo de referencia. El color y el estilo del producto real están sujetos a la entrega. La fábrica realizará envíos aleatorios según el orden de compra. No se aceptan devoluciones ni cambios a menos que exista un problema de calidad.
