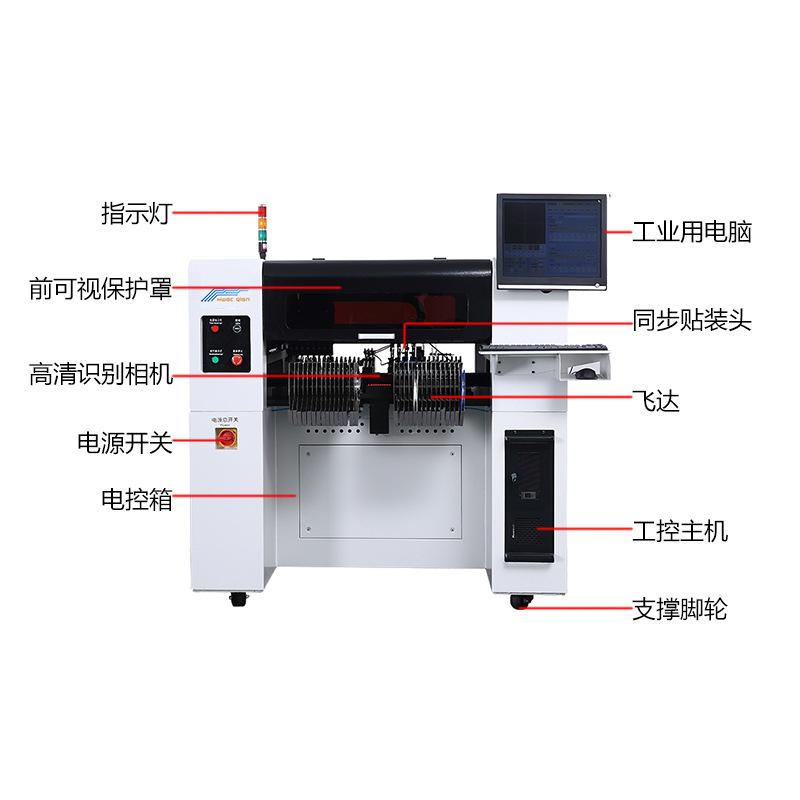

Máquina automática de colocación de placas de circuito de producción de precisión SMT vertical con equipo de colocación visual de alta velocidad de 4 cabezales para uso doméstico
Variaciones
Máquina de colocación SMT de ventas nacionales de escritorio/vertical de 4 cabezales de alta velocidad para colocación visual doméstica, totalmente automática
Parámetros técnicos de la máquina de colocación totalmente automática de escritorio
○Número de comederos: 50
○Número de cabezales de montaje: Cuatro
○Número de bandejas: hasta 48
○Velocidad real de montaje de resistencias y condensadores: 7000/h
○ Rango de precisión de montaje: chip de 0201-40*40 mm
○Método de alimentación de PCB: alimentación automática de izquierda a derecha, admite conexión frontal y trasera
○Potencia media: 400W
○Precisión de posicionamiento: 0.01 mm
○Rango de amortiguación de la boquilla: 4.5mm
○Fuente de alimentación: 220V, 50Hz
○Aire comprimido: 0.5-0.6Mpa
○Motor de accionamiento: servomotor Panasonic
○Carril guía: Carril guía lineal TBI
○Método de accionamiento: Tornillo de bolas TBI
○Método de identificación: Identificación sincrónica de cuatro cabezales
○Fuente de vacío de la boquilla: Generador de vacío de encendido y apagado de alta velocidad con función de ruptura de vacío
○Área máxima de la placa de circuito impreso: 400×190mm
○ Rango máximo de movimiento del eje Z: 20 mm
