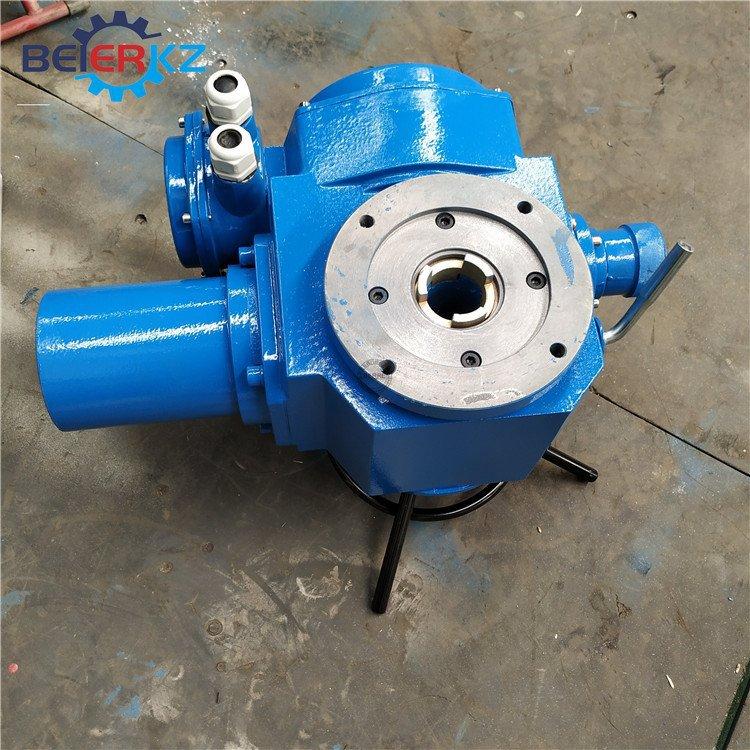

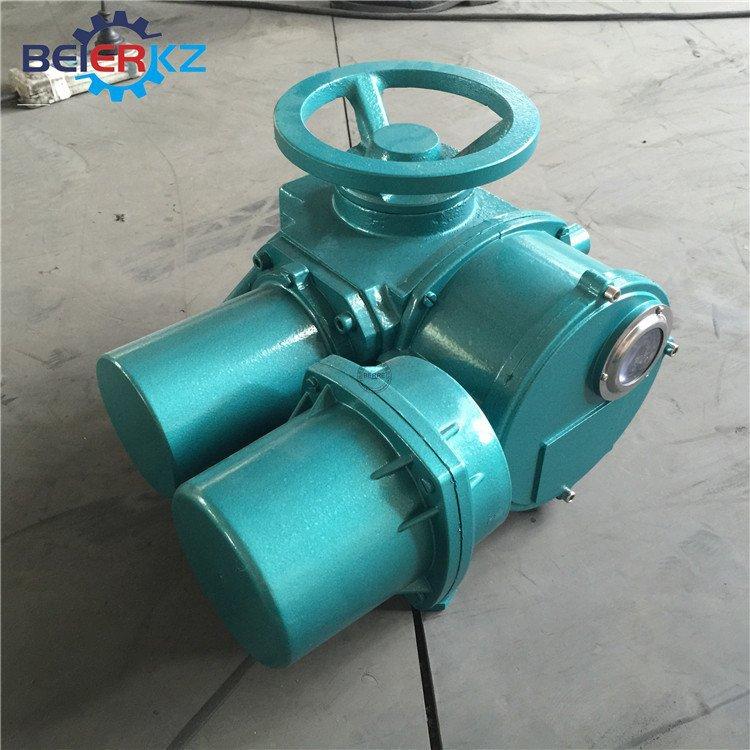

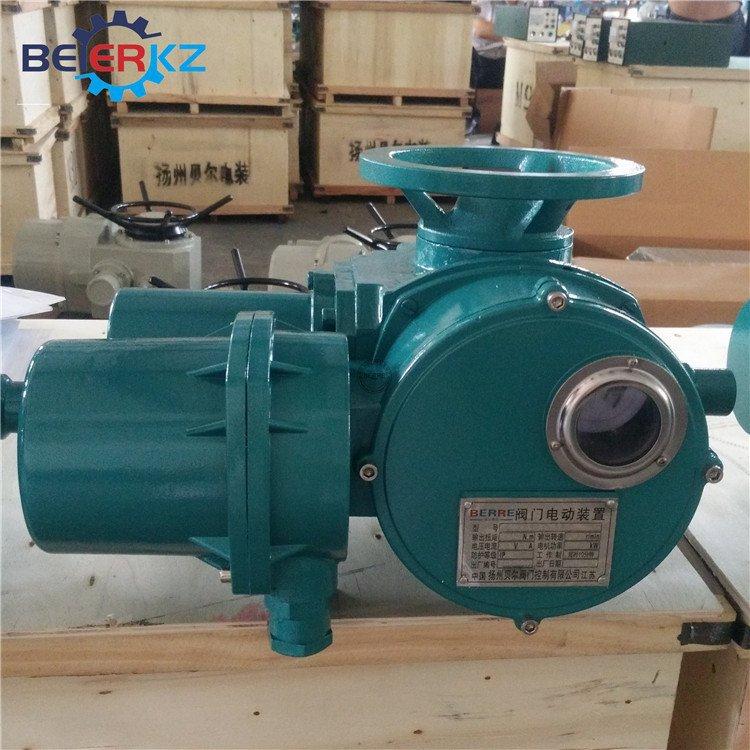

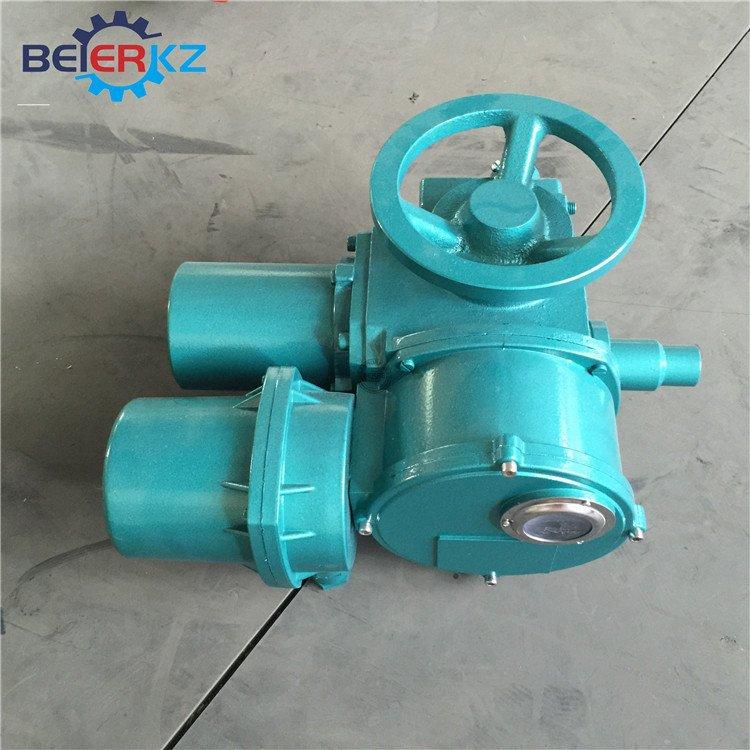

Actuador eléctrico de válvula de giro múltiple serie Bell DZW5 dispositivo de accionamiento de válvula de cierre

1．Actuador eléctrico de la serie de válvulas de múltiples vueltas DZW dispositivo de accionamiento de válvula de cierreDescripción general

Dispositivo eléctrico de múltiples vueltas, denominado dispositivo eléctrico tipo Z, es un dispositivo de accionamiento para la apertura, cierre o control de regulación de válvulas. El actuador eléctrico de válvulas de la serie DZW de múltiples vueltas es adecuado para válvulas de compuerta, válvulas de globo, válvulas de diafragma, válvulas de pistón, válvulas de mariposa, compuertas, etc. Se puede utilizar para válvulas de vástago ascendente y válvulas de vástago oculto.

Los actuadores eléctricos de la serie de válvulas de múltiples vueltas DZW tienen las características de funciones completas, rendimiento confiable, sistema de control avanzado, tamaño pequeño, peso ligero, facilidad de uso y mantenimiento, etc. Las válvulas pueden ser controladas remotamente, controladas centralmente y controladas automáticamente. Son ampliamente utilizadas en las industrias de energía, metalurgia, petróleo, química, papelera, tratamiento de aguas residuales y otras.

El rendimiento de los actuadores eléctricos de válvula de serie de múltiples vueltas DZW cumple los requisitos de JB/T8528-1997 Condiciones técnicas para dispositivos eléctricos de válvula comunes. El rendimiento del tipo a prueba de explosión cumple los requisitos de GB3836.1-2000 Equipo eléctrico para uso en ambientes con gas peligroso Parte 1: Requisitos generales, GB3836.2-2000 Equipo eléctrico para uso en ambientes con gas peligroso Parte 2: Tipo a prueba de explosión "d" y JB/T8529-1997 Condiciones técnicas para dispositivos eléctricos de válvula a prueba de explosión.

Los dispositivos eléctricos multivuelta se dividen en tipo exterior y tipo ignífugo según el tipo de protección;

Según el método de control: hay tipo convencional, tipo general y tipo de ajuste general;

Según el tipo de conexión, existen tipos de torque, tipos de central eléctrica y tipos de empuje.

2． Actuador eléctrico de la serie de válvulas de múltiples vueltas DZW dispositivo de accionamiento de válvula de cierremétodo de visualización

Grado de protección/explosión: W tipo exterior; B tipo a prueba de explosiones; Z tipo integral; T tipo integral ajustable.

Identificación del producto: Es una marca producida por Yangzhou Bell.

Número máximo de revoluciones del eje de salida: Indicado por números arábigos, si no hay número, consulte la Tabla 1

Velocidad de salida: Números arábigos, unidad: r/min (revoluciones por minuto)

Tipo de conexión: T significa tipo de empuje, I significa tipo central eléctrica, sin código significa tipo de par convencional

Par de salida nominal: Números arábigos, unidad: kgf/m

Tipo de producto: Dispositivo eléctrico multivuelta

Ejemplo de modelo:

1.Z30I-18W: dispositivo eléctrico de múltiples vueltas, par de salida 300 N·m (30 kgf·m), interfaz tipo estación de energía, velocidad de salida 18 r/min, número máximo de revoluciones 60, tipo convencional para exteriores.

2.Z45T-24B: Dispositivo eléctrico multivuelta, par de salida 450N?m (45kgf?m), interfaz tipo empuje, velocidad de salida 24 r/min, número máximo de revoluciones 120, tipo a prueba de explosiones.

3.Z120-24W/240T: Dispositivo eléctrico multivuelta, par de salida 1200N?m (120kgf?m), interfaz de tipo par, velocidad de salida 24 r/min, número máximo de revoluciones 240, tipo de ajuste general.

3. Actuador eléctrico de la serie de válvulas de múltiples vueltas DZW dispositivo de accionamiento de válvula de cierreEntorno de trabajo y principales parámetros técnicos

3.1 Alimentación: convencional, trifásica 380 V (50 Hz)

Especial, trifásica 660V, 415V (50Hz, 60Hz);

Monofásico 220V, 110V (50Hz, 60Hz)

3.2 Entorno de trabajo:

3.2.1 Temperatura ambiente: -20+60 (pedido especial -40+80).

3.2.2 Humedad relativa: 95 (25:00).

3.2.3 Tipo de protección: El tipo para exteriores se utiliza en lugares sin medios inflamables, explosivos ni corrosivos. Los productos a prueba de explosiones incluyen d y dBT4. d es adecuado para frentes de trabajo no mineros en minas de carbón; dBT4 se utiliza en fábricas y es adecuado para entornos con mezclas de gases de los grupos A, B, T1T4. (Ver GB3836.1 para más detalles)
