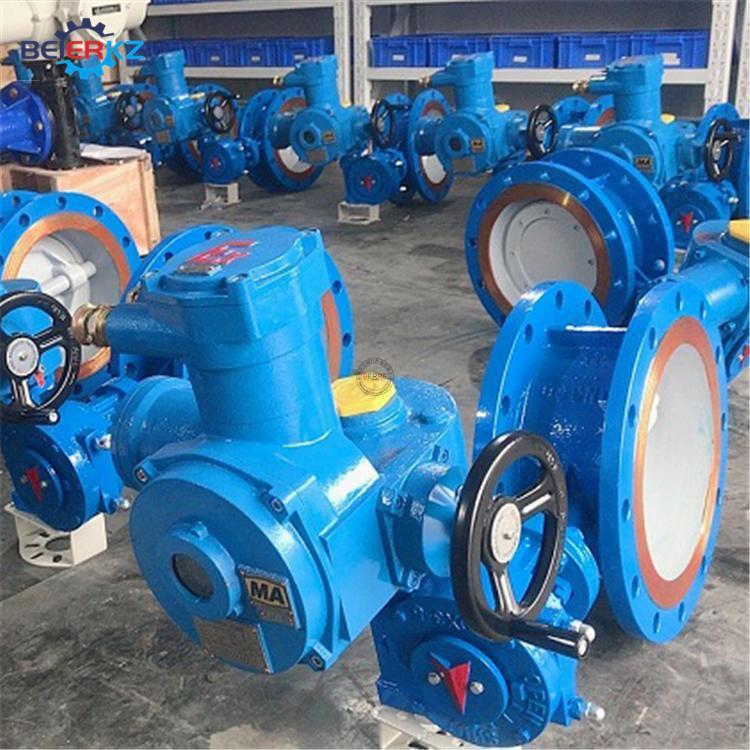

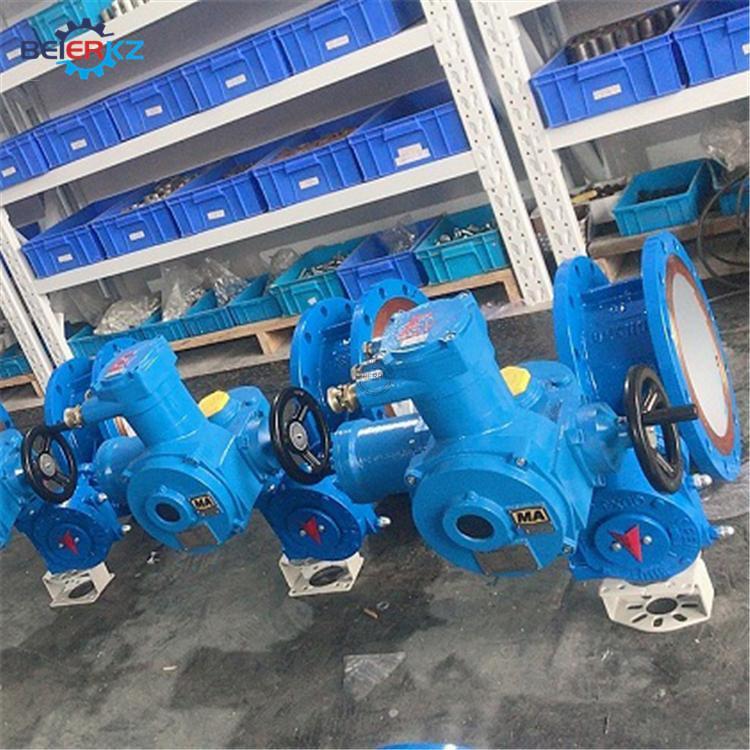

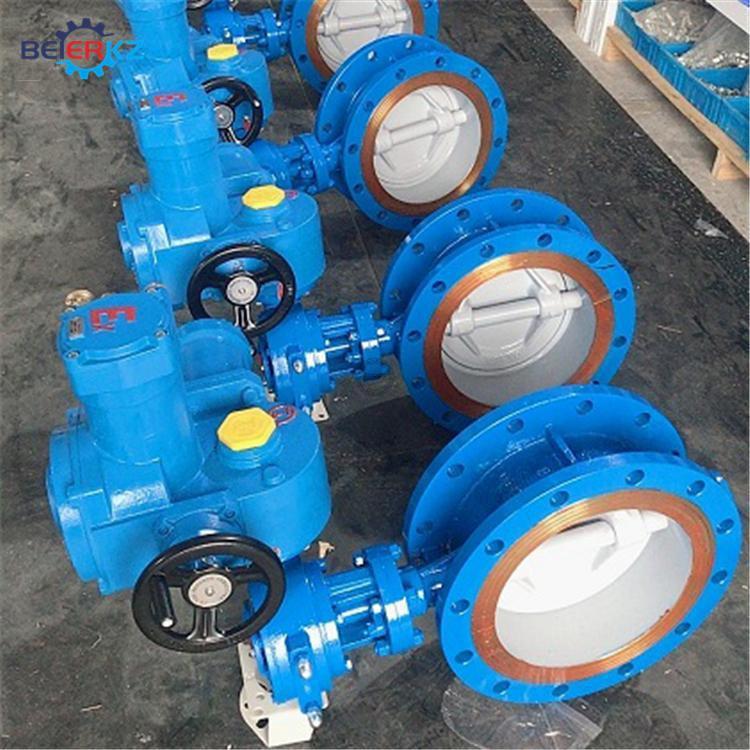

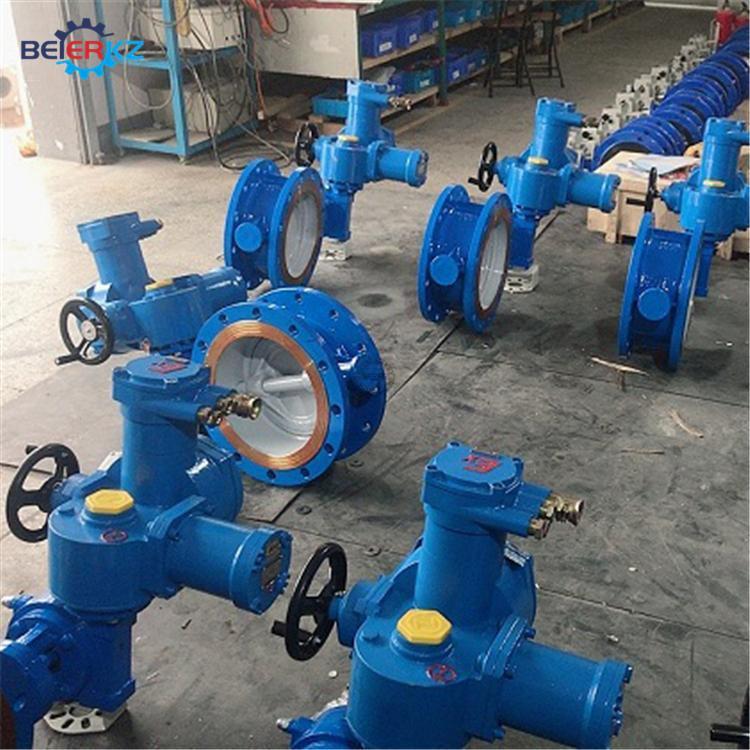

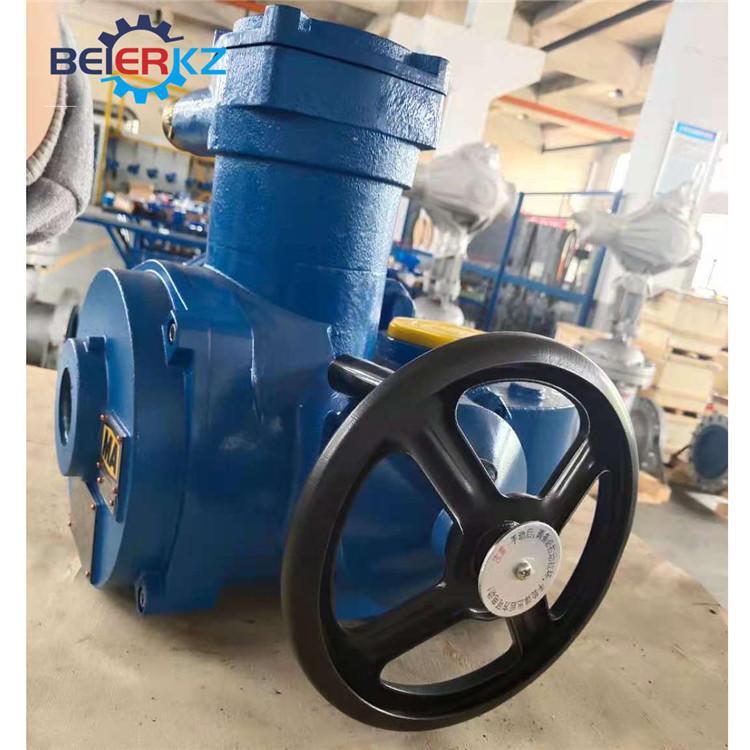

Dispositivo eléctrico a prueba de explosiones para minería, tipo interruptor ordinario de campana, actuador a prueba de explosiones de seguridad para carbón ZB10 ZB15 ZB20

uno,Dispositivo eléctrico a prueba de explosiones para minería ZB10 ZB15 ZB20Descripción general

El rendimiento de este producto cumple con los requisitos de GB3836.1-2010 "Aparatos Eléctricos para Atmósferas de Gas Explosivas Parte 1: Requisitos Generales", GB3836.2-2010 "Aparatos Eléctricos para Atmósferas de Gas Explosivas Parte 2: Tipo a Prueba de Llama 'd'" y GB/T24922-2010 "Condiciones Técnicas para Dispositivos Eléctricos de Válvula a Prueba de Llama", y puede ser ampliamente utilizado en sistemas de control de válvulas de tubería por encima y por debajo de la mina de carbón.

Principio de funcionamiento y tipo

El dispositivo eléctrico de la serie ZBK adopta una envolvente a prueba de explosiones para separar la parte del circuito que puede generar chispas y arcos de la mezcla de gas explosivo fuera de la carcasa, logrando así el propósito de ser a prueba de explosiones. Los parámetros de la superficie de unión a prueba de explosiones cumplen con las disposiciones de GB3836.2-2010, y el dispositivo de entrada de cables cumple con las disposiciones de GB3836.1-2010.

a) El tipo a prueba de explosiones es tipo a prueba de llama y la marca a prueba de explosiones es "ExdⅠMb".

b) El tipo de dispositivo de entrada de cable es de tuerca de compresión y placa de presión.

Condiciones técnicas

1) Tensión nominal: trifásica CA 380 V o CA 660 V;

2) Frecuencia nominal: 50Hz;

3) Voltaje de control: DC 24V;

4) Temperatura ambiente: -20℃～+40℃;

5) Humedad relativa media: no más del 95% (+25°C);

6) Presión atmosférica: 80 kPa ～ 110 kPa;

7) En un ambiente que contenga gases peligrosos explosivos, como gas y polvo de carbón (excepto en frentes de trabajo de minería);

8) No se permite goteo ni salpicadura directa de agua;

9) Lugares sin fuertes vibraciones e impactos, y lugares sin gases corrosivos que dañen el metal y los materiales aislantes.

10) Nivel de protección: IP55, IP65

11) Sistema de trabajo: S2-10 tiempo corto 10 minutos

dos,Descargar Google

1. Indique el modelo según el método de indicación del modelo. El par requerido para abrir y cerrar debe indicarse por separado. Si no se indica, se proporcionará de acuerdo con las regulaciones de nuestra empresa.

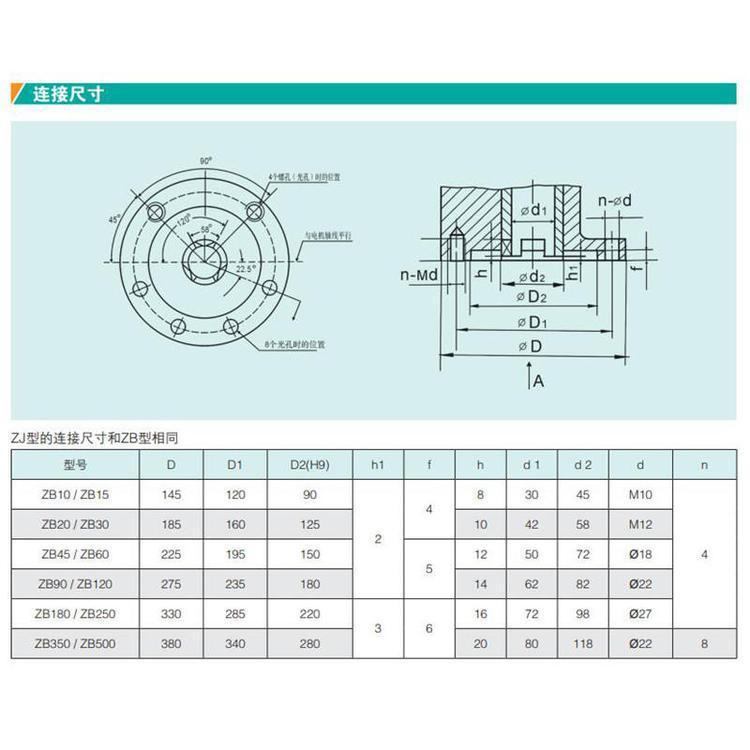

2. Por favor especifique el estándar de tamaño de conexión, el diámetro del vástago de la válvula y la longitud de extensión. Si el tamaño de conexión no coincide con este manual, puede negociar con nuestra empresa para resolverlo.

3. Gire el volante en el sentido de las agujas del reloj para cerrar la válvula. Si es lo contrario, debe indicarse.

4. La rosca de la tuerca del vástago de la válvula de empuje generalmente la procesa el usuario, y nuestra empresa solo deja un agujero prefabricado. Si necesita que nuestra empresa la procese, por favor proporcione el tamaño de la rosca.

5. Existen dos especificaciones de letreros a prueba de explosiones: "ExdIMb" y "ExdllBT4Gb", que deben indicarse al realizar el pedido.

tres,Dispositivo eléctrico a prueba de explosiones para minería ZB10 ZB15 ZB20Parámetros técnicos
