Protocolo Modbus para el control del interruptor del actuador eléctrico de recorrido angular del bus Bell RS485

uno.Actuador eléctrico de recorrido angular controlado por bus RS485Descripción general

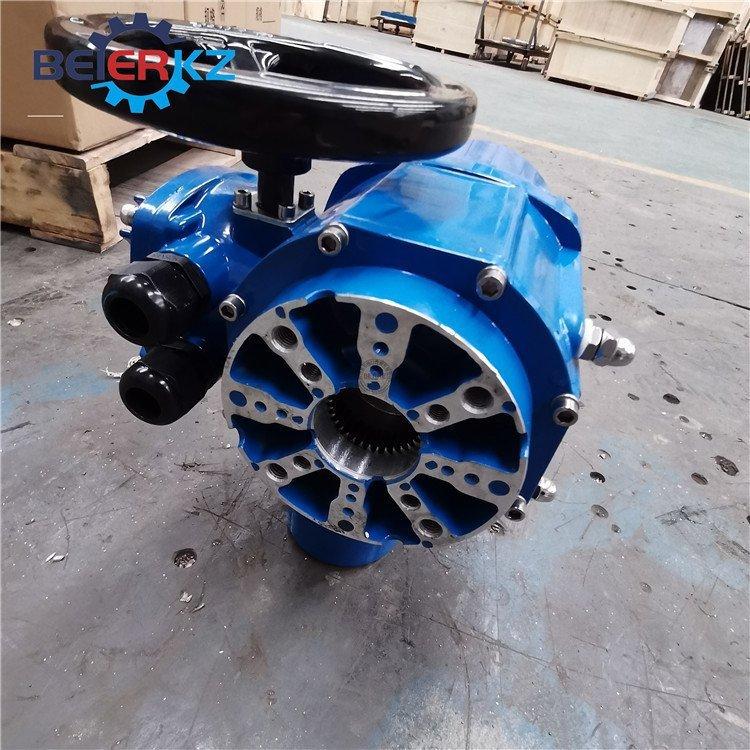

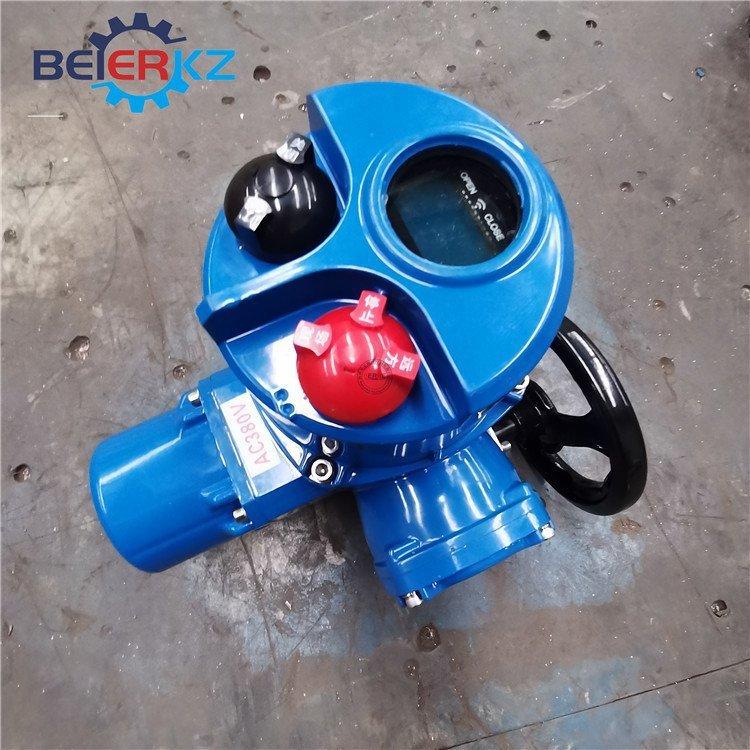

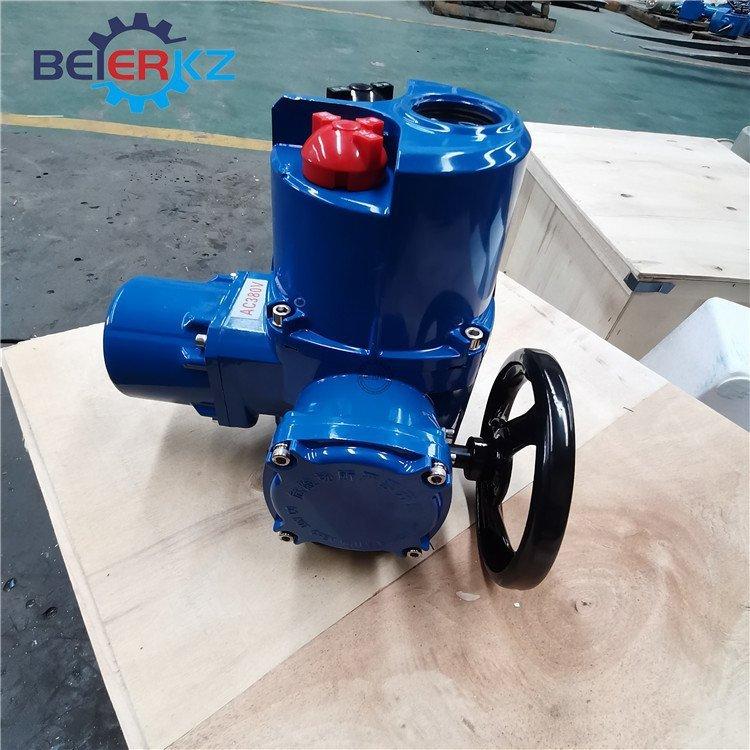

El actuador eléctrico DQW DQW2000-0.3, conocido como actuador eléctrico tipo Q, es un dispositivo de accionamiento para abrir, cerrar o ajustar y controlar válvulas, y es adecuado para válvulas que se pueden girar 90 grados, como válvulas de mariposa, válvulas de bola, válvulas de tapón y compuertas.

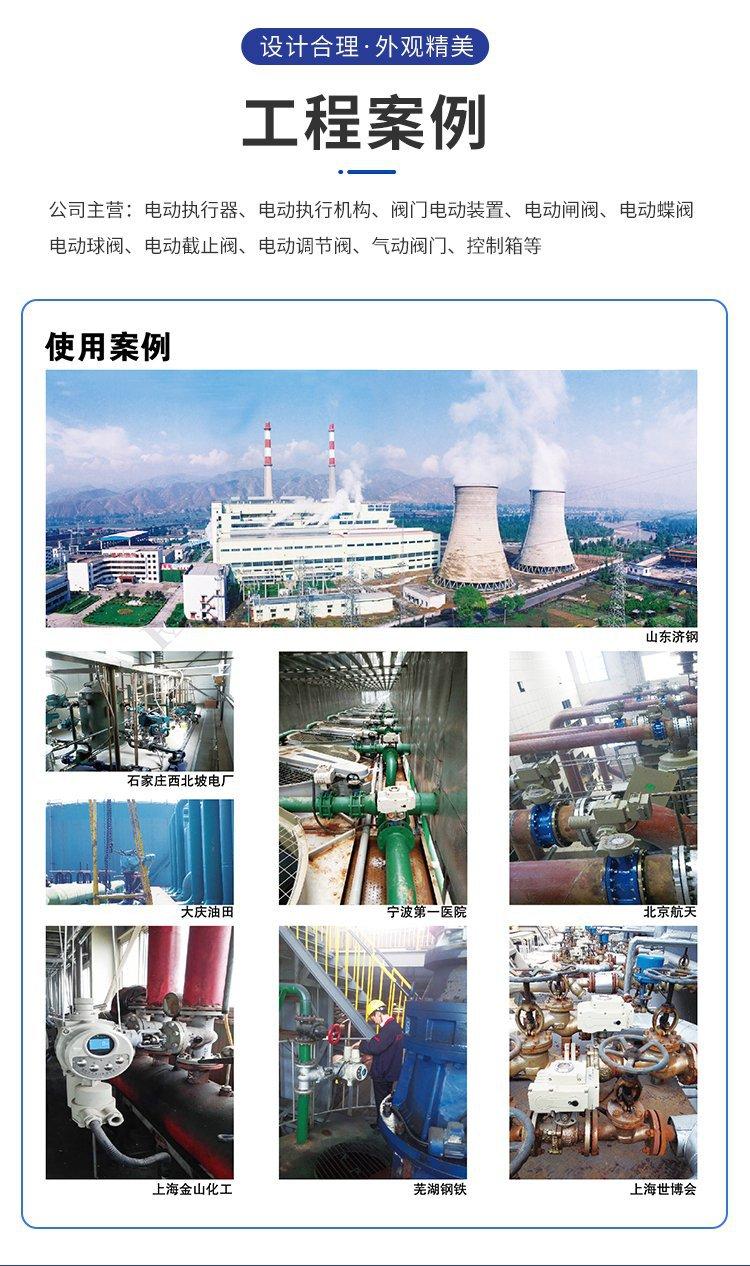

Esta serie de dispositivos eléctricos puede controlarse remotamente o operarse in situ. Se utilizan ampliamente en industrias como la eléctrica, la metalúrgica, la petrolera, la química, la alimentaria, la textil, la papelera, la farmacéutica, las plantas de tratamiento de agua y el tratamiento de aguas residuales.

El rendimiento de este producto cumple con las disposiciones de JB/T8528-1997 "Condiciones técnicas para dispositivos eléctricos de válvulas ordinarias"; el rendimiento del tipo ignífugo cumple con las disposiciones de GB3836.1-2000 "Equipo eléctrico para atmósferas de gas explosivo Parte 1: Requisitos generales), GB3836.2-2000 "Equipo eléctrico para atmósferas de gas explosivo Parte 2: Tipo ignífugo "d"" y JB/T8529-1997 "Condiciones técnicas para dispositivos eléctricos de válvulas ignífugas".

Los dispositivos eléctricos de giro parcial se pueden dividir en tipo exterior y tipo a prueba de llama según el tipo de protección;

Según el método de control, se puede dividir en tipo convencional, tipo general y tipo de ajuste general.

dos.Actuador eléctrico de recorrido angular controlado por bus RS485Método de indicación del modelo

Botón A en el sitio. Salida de señal F1 4-20 mA

Grado de protección/explosión: W tipo exterior; B tipo a prueba de llama; tipo integral; T tipo integral ajustable.

Logotipo del producto E: Es una marca producida por Yangzhou Bell.

Número máximo de revoluciones del eje de salida: Indicado con números arábigos, si no hay número, ver Tabla 1

Velocidad de salida: números arábigos, unidad: r/min (revoluciones por minuto)

Par de salida nominal: números arábigos, unidad: kgf.m

Tipo de producto: Dispositivo indicador eléctrico de rotación parcial DQW, DDQ es una estructura superpuesta

Ejemplo de modelo:

1. DQW10-1EB indica un dispositivo eléctrico de giro parcial, con un par de salida de 10 kgf-m (100 Nm), una velocidad de salida de 1 r/min y un tipo a prueba de llamas.

2. Estructura de superposición DDQW1200-0.44EBT, par de salida 12000 N.m, velocidad de salida: 0,44 r/inin^ tipo inteligente integrado a prueba de explosiones.

tres:Actuador eléctrico de recorrido angular controlado por bus RS485Entorno de trabajo y principales parámetros técnicos

3,1 Alimentación: convencional, trifásica 380V (50Hz)

Especial, trifásica 660V, 415V (50Hz, 60Hz);

Monofásica 220 V, 110 V (50 Hz, 60 Hz)

3.2 Entorno de trabajo

3.2． Temperatura ambiente: -20-60℃ (Pedido especial: -40～+80℃)

3.2.2Humedad relativa: ≤95% (a 25°C)

3.2.3 Tipo de protección

3.2.3.1 Tipo exterior: se utiliza en lugares sin medios inflamables, explosivos y corrosivos;

3.2.3.2 Tipo ignífugo: Existen dos tipos: dl y dIIBT4. El dl es adecuado para frentes de trabajo no mineros en minas de carbón; el dIIBT4 se utiliza en fábricas y es adecuado para mezclas de gases explosivas en entornos de los grupos IIA y IIB, nivel Tl-T4. (Consulte GB3836.1 para más detalles).

3.2.4 Nivel de protección: IP55 (pedido especial IP65, IP67)

3.2.5 Sistema de trabajo: Tiempo corto 10 minutos (30 minutos para pedidos especiales)

Adecuado para válvulas rotativas de 90° (especialmente 350°) como válvulas de bola, válvulas de mariposa, compuertas, etc.

Estructura y composición:

Motor: Se utiliza un motor asíncrono trifásico, que tiene un gran par de arranque, una pequeña inercia de rotación y una larga vida útil.

Mecanismo de reducción de velocidad: los engranajes mecánicos están todos tratados con un proceso de temple a alta temperatura, con alta resistencia y resistencia al desgaste.

Mecanismo de control de viaje: adopta el principio del contador decimal, con alta precisión de control.

Mecanismo de control de torque: acción confiable, ajuste conveniente y alta precisión de repetición de torque.

Mecanismo de indicación de apertura: Indicación LCD, más intuitiva.

Límite mecánico: hay un límite de recorrido, un límite de sobretorque y un interruptor de límite mecánico para garantizar el uso seguro del dispositivo de accionamiento y la válvula.

Parte eléctrica: todos los componentes eléctricos inteligentes son materiales importados con alta precisión de ajuste y buena estabilidad.
