1. Introducción:

El tensiómetro de terminales ADL es un tipo de equipo de prueba desarrollado por nuestra empresa para la industria del arnés de cableado y la electrónica, que se utiliza especialmente para probar la fuerza de extracción de varios terminales de arnés de cableado. Puede equiparse con medidores de fuerza de empuje-tracción NK, HF y accesorios especiales. Este instrumento tiene las características de equipo pequeño, control preciso, alta precisión de medición, sujeción conveniente de la pieza de prueba, operación simple, etc. Es un equipo ideal para los fabricantes de arneses de cableado para garantizar la calidad del producto.



2. Introducción del Instrumento:

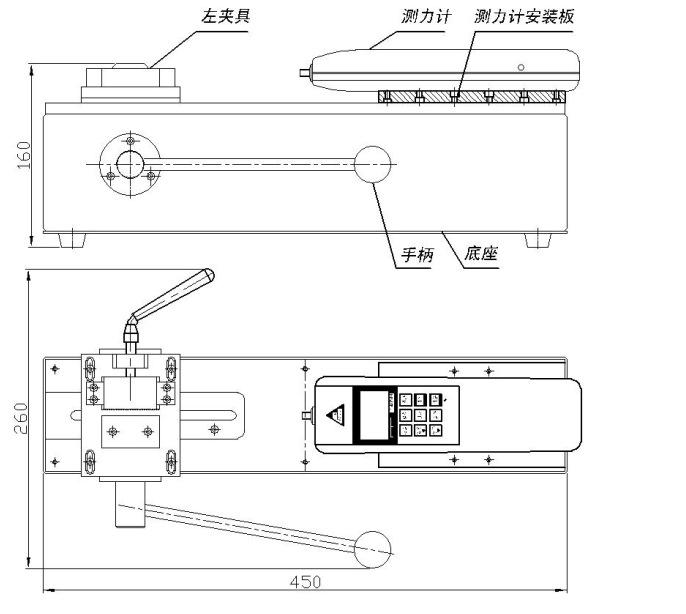

1. La base del instrumento (como se muestra a continuación):



Instalación horizontal.

Operación manual, operación simple y estable.

· La máquina se puede instalar sobre una mesa (escritorio) para hacer el marco más estable.

Largo × ancho × alto: 450 mm × 260 mm × 160 mm.

Carrera efectiva: 50 mm.

Carga nominal: 500 N. (También disponible en 1000 N)

Peso neto: 10,6Kg.



1. Dinamómetro de fuerza de empuje y tracción del instrumento:

La configuración estándar general es un dinamómetro digital de empuje y tracción HF-500. (También se puede equipar con un dinamómetro de empuje y tracción de tipo aguja NK-500, el precio es diferente)



⑴ Dinamómetro digital de empuje y tracción

A. Modelo: HF-500.

B. Carga máxima: 500N (Kg, N y lb, tres unidades pueden convertirse automáticamente).

C. Resolución: 0.01N.

D. Precisión: ±0.5%.

E. Interfaz de salida: conector de nueve pines RS 232.

F. Alimentación: Fuente de alimentación de carga: 220V/CA; Tiempo de funcionamiento continuo de la batería: 6 a 8 horas.

G. Estabilidad: Deriva de temperatura: 0.2uV/℃ (0～60℃); Deriva de cero: ≤ 0.1%/8 horas/ES.

H. Rango de calibración: calibración a escala completa.

I. Temperatura ambiente: 0～+60℃.

J. Humedad ambiental: ≤ 80%.

K. Sobrecarga admisible: 150%.

L. Fuente de alimentación: Paquete de baterías de níquel-cadmio tamaño AA/Carga de CA de 220V durante 4 a 6 horas.



⑵ Dinamómetro de fuerza de empuje y tracción tipo puntero

Modelo: NK-500.

N, Carga máxima: 500N (50Kg).

O. Carrera de la biela push-pull: 10 mm.

P. Temperatura de trabajo: 20℃±10℃.

P. Temperatura de transporte: -27℃～+70℃.

R. Humedad relativa: 15%~80% HR.

S. Entorno de trabajo: Sin fuente de terremotos ni medios corrosivos alrededor.

Los clientes pueden configurar dinamómetros de las especificaciones correspondientes según sus necesidades:

Las especificaciones de los dinamómetros de empuje y tracción tipo puntero son NK-10, 20, 30, 50, 100, 200, 300 y 500.

Las especificaciones de los medidores de fuerza digital de empuje y tracción incluyen HF-2, 5, 10, 20, 50, 100, 200, 500, 1000, etc.



2. Montaje izquierdo del instrumento:

Dimensiones: 115 mm × 180 mm × 30 mm.

· Ámbito de aplicación: Se utiliza principalmente en pruebas de fuerza de inserción, terminales de mazos de cables y otras pruebas de tracción.

Carga estándar: 500N, carga máxima: 1000N.



3. Montaje derecho del instrumento:

Modelo: AJJ-06.

· Ámbito de aplicación: fuerza de tracción, fuerza destructiva, fuerza de inserción y prueba de fuerza de tracción de varios cables, vidrio, cuero, varios componentes eléctricos, etc.

Carga estándar: 500N, carga máxima: 1000N



3. Método de instalación del instrumento:



1. Método de instalación de la base:

Este instrumento se puede instalar sobre una mesa para hacerlo más estable. Asegúrese de que la superficie de trabajo esté nivelada durante la instalación para obtener valores de prueba precisos. Consulte (largo × ancho: 430 mm × 80 mm, 4 orificios roscados M4) para la instalación.



2. Método de instalación del medidor de fuerza de empuje y tracción:

A. Utilice una llave M4 para aflojar los cuatro tornillos de cabeza hexagonal M4×16 en la placa de montaje del dinamómetro y retire la placa de montaje del dinamómetro;

B. Al instalar la serie HF (dinamómetro digital push-pull), utilice una llave hexagonal M4 para atornillar los 4 tornillos hexagonales M4×10 de la bolsa de accesorios a través de los orificios 90×40 en la placa de montaje del dinamómetro en los 4 orificios roscados M4 del dinamómetro, e instale el dinamómetro en la placa de montaje del dinamómetro; o use un destornillador de cruz para atornillar los 4 tornillos de cabeza plana con ranura cruzada M3×10 de la bolsa de accesorios a través del dinamómetro, e instale el dinamómetro en la placa de montaje del dinamómetro. Atornille los orificios 145×30 en la placa de montaje en los 4 orificios roscados M3 del dinamómetro;

C. Al instalar la serie NK (dinamómetro de empuje-tracción tipo puntero), retire los cuatro tornillos M×10 en la cubierta trasera del dinamómetro de empuje-tracción con un destornillador de cruz, e inserte los cuatro tornillos de ranura cruzada M3×14 en la bolsa de accesorios a través de los orificios de montaje de 145×30 en la placa de montaje del dinamómetro, y atorníllelos en los cuatro orificios roscados M3 en la cubierta trasera del dinamómetro (los orificios roscados donde se retiraron los tornillos M3×10);

D. Después de instalar el dinamómetro de empuje-tracción, use una llave hexagonal M4 para reinstalar la placa de montaje del dinamómetro en el marco.



3. Método de instalación del accesorio izquierdo:

Use una llave hexagonal M4 para atornillar los cuatro tornillos hexagonales M4×10 de la bolsa de accesorios a través de los cuatro orificios de ajuste en la placa de montaje del accesorio izquierdo en los cuatro orificios roscados M4 de la placa base de la máquina, e instale el accesorio izquierdo en la placa base de la máquina.



4. Método de instalación del accesorio derecho:

Primero, enrosque la tuerca M6 de los accesorios en la varilla de medición de fuerza del dinamómetro, luego enrosque la pinza derecha en la varilla de medición de fuerza del dinamómetro y ajuste la tuerca M6 para que la pinza derecha quede firmemente conectada.



4. Proceso general de operación de prueba:

1. Coloque la parte del cable de un extremo de los distintos terminales del arnés de cableado en la abrazadera de la abrazadera izquierda y gire la manija para sujetar firmemente la parte del cable (los terminales del arnés de cableado se han presionado).

2. Coloque el otro extremo del terminal del arnés de cableado en la abrazadera de la abrazadera derecha y gire la manija para mantener un extremo del terminal del arnés de cableado atascado en el medio.

3. Use una llave hexagonal M4 para alinear el centro de la abrazadera izquierda con el centro de la abrazadera derecha.

4. Si utiliza el medidor de fuerza de empuje-tracción de la serie HF (medidor de fuerza de empuje-tracción digital), encienda el dispositivo y espere hasta que la pantalla LCD muestre cero.

5. Al instalar el dinamómetro push-pull de la serie NK (dinamómetro push-pull de tipo puntero), presione el botón del interruptor para devolver el puntero a cero.

6. Gire la manija del cuerpo de la máquina para que la abrazadera izquierda se mueva hacia la izquierda y la abrazadera derecha pueda sujetar el terminal.



5. Cuidado y mantenimiento diario:

1. No sobrecargue el instrumento. La carga nominal es de 500 N.

2. Preste atención al mantenimiento diario y mantenga todas las partes del instrumento limpias.

3. Si la máquina falla, comuníquese a tiempo con el fabricante o el punto de venta (no la desmonte ni la repare sin autorización).
