El probador de tracción de terminales de cable producido y suministrado por Shanghai Henggang es un instrumento de medición de fuerza que es utilizado por la industria de arneses de cableado y electrónica para detectar la fuerza de desprendimiento de varios terminales de arnés de cableado. El probador de tracción de terminales puede equiparse con pantalla digital, medidor de fuerza de empuje-tracción de dial y accesorio. Este instrumento tiene las características de equipo pequeño, operación precisa, alta precisión de medición, sujeción conveniente de la muestra y operación simple. Se puede utilizar para pruebas de desprendimiento de terminales de cable y juntas de soldadura, varios tipos de pruebas de medidores de fuerza de empuje-tracción, pruebas de punto de ruptura, etc. Remachado, soldadura, película de prensado en caliente y en frío, prueba de sensación de botón de teclado, prueba de presión de tracción, es un equipo ideal para que los fabricantes de arneses de cableado garanticen la calidad del producto.

Probador de tensión de terminales de cablePresupuesto

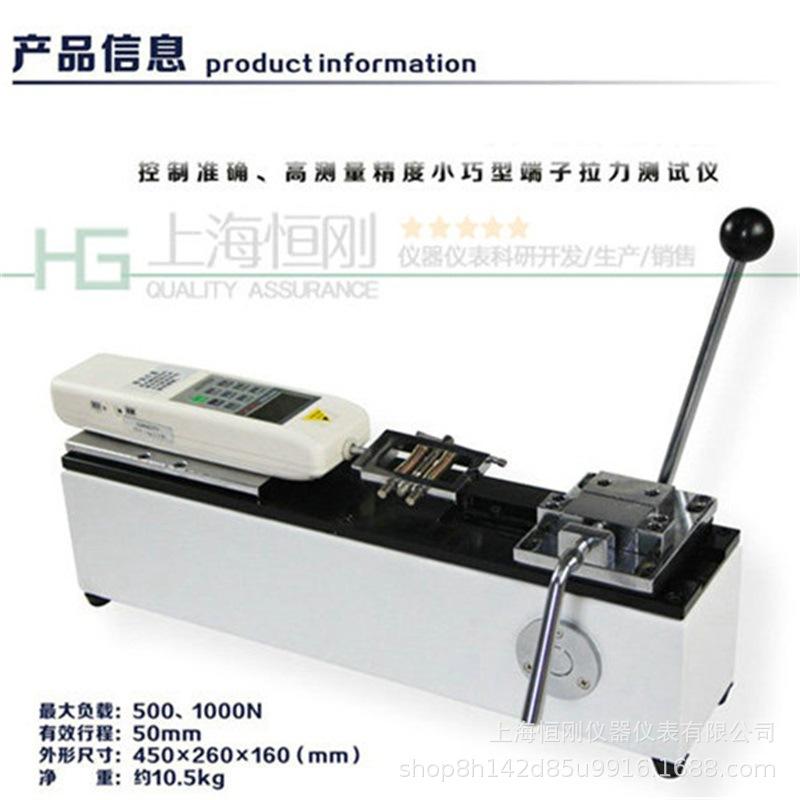

Dimensiones	Itinerario válido	Carga nominal	peso neto
450mm*260mm*160mm	50 mm	500N (1000N también está disponible)	10,6 kg

Probador de tensión de terminales de cableCaracterísticas:

1. Instalación horizontal.

2. Operación manual, operación simple y estable.

3. Esta máquina se puede instalar sobre una mesa (escritorio) para hacer el marco más estable.

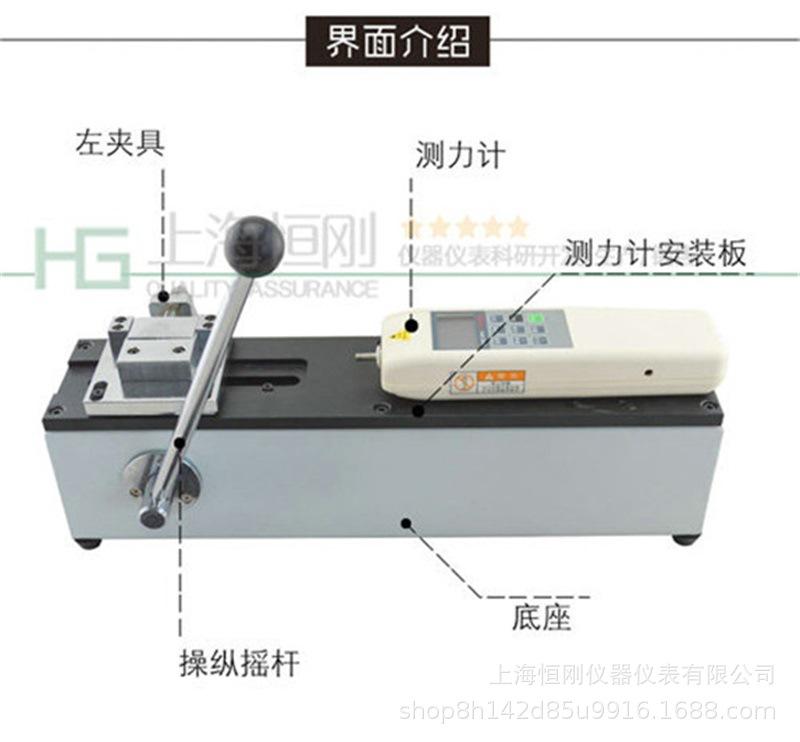

Probador de tensión de terminales de cableMétodo de instalación:
1. Método de instalación de la base:

El instrumento se puede montar sobre una mesa para hacerlo estable.

Por favor, mantenga la superficie de trabajo nivelada durante la instalación para obtener valores de prueba precisos.

Consulte (largo × ancho: 430 mm × 80 mm, 4 orificios roscados M4) para la instalación.

(1) Método de instalación de la serie HF (manómetro electrónico de brida pico):

A. Use una llave M4 para aflojar los cuatro tornillos de cabeza hueca hexagonal M4×6 en la placa de montaje del dinamómetro y retire la placa de montaje del dinamómetro;

B. Al instalar la serie HF (dinamómetro digital de empuje-tracción), use una llave hexagonal M4 para atornillar los 4 tornillos hexagonales M4×0 de la bolsa de accesorios a través de los orificios de 90×40 en la placa de montaje del dinamómetro en los 4 orificios roscados M4 del dinamómetro, e instale el dinamómetro en la placa de montaje del dinamómetro; o use un destornillador de cruz para atornillar los 4 tornillos de cabeza plana de ranura cruzada precision×0 de la bolsa de accesorios a través del dinamómetro, e instale el dinamómetro en la placa de montaje del dinamómetro. Atornille los orificios de 45×30 en la placa de montaje en los 4 orificios roscados de precisión del dinamómetro;

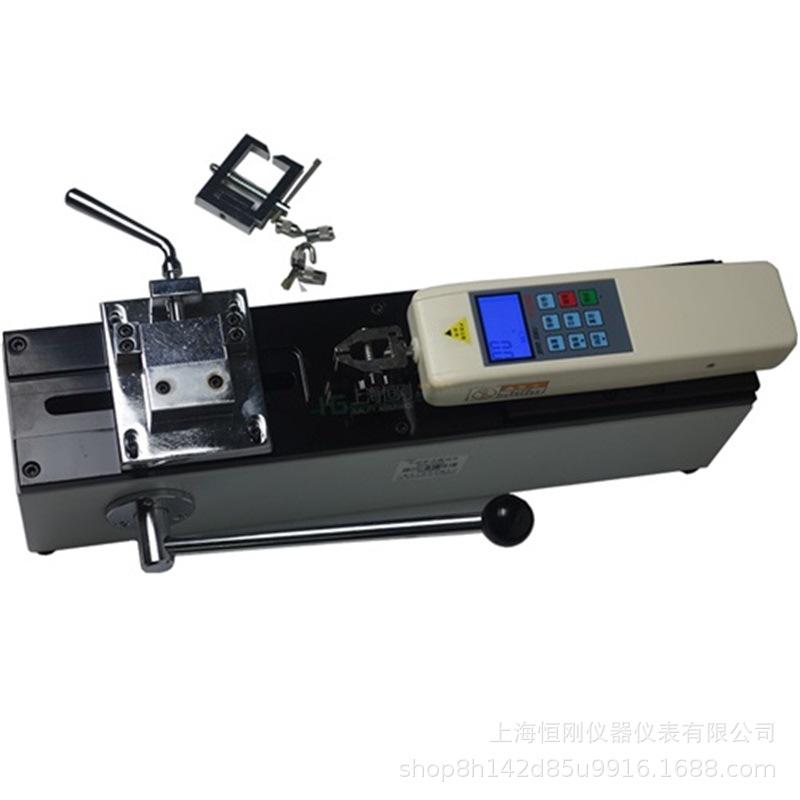

Probador de tensión de terminales de cableImagen del medidor de fuerza push-pull digital SGHFS

(2) Al instalar el medidor de fuerza digital push-pull tipo puntero de la serie NK,

Use un destornillador de cruz para quitar los cuatro tornillos M×0 de la tapa trasera del medidor digital de fuerza push-pull.

Inserte los cuatro tornillos de precisión × 4 de ranura cruzada en la bolsa de accesorios a través de los orificios de montaje de 45 × 30 en la placa de montaje del dinamómetro.

Atornille en los 4 orificios roscados de precisión en la cubierta trasera del dinamómetro (retire los orificios roscados de los tornillos de precisión ×0);

Después de instalar el dinamómetro digital de empuje-tracción, use una llave hexagonal M4 para reinstalar la placa de montaje del dinamómetro en el marco.

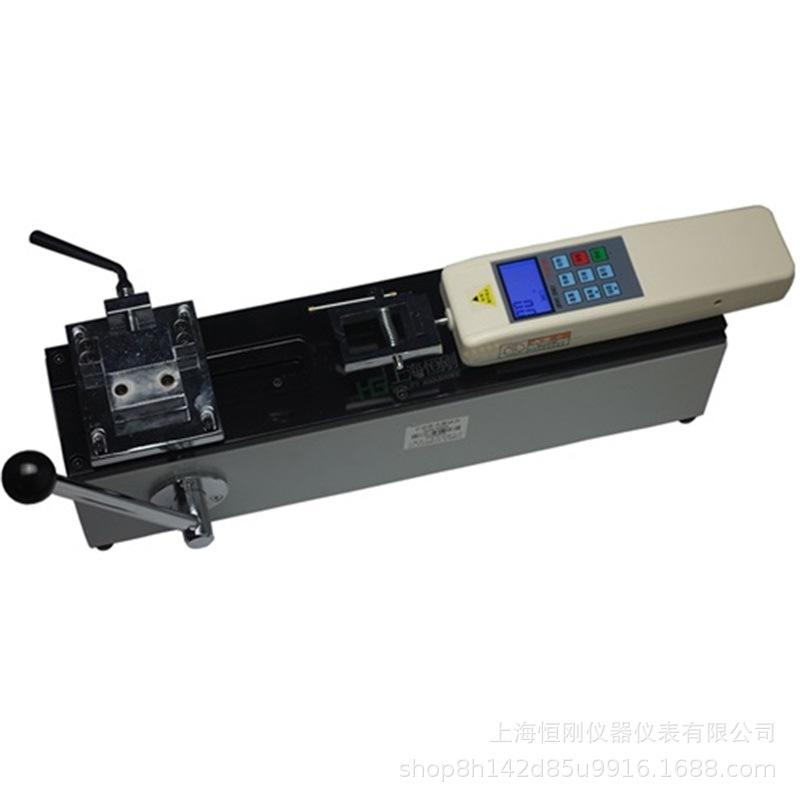

Probador de tensión de terminales de cableImagen del medidor de fuerza digital push-pull SGNK de dial

Probador de tensión de terminales de cableProceso de operación:

1. Coloque la parte del cable de un extremo de los distintos terminales del arnés de cableado en la abrazadera de la abrazadera izquierda y gire la manija para sujetar firmemente la parte del cable (los terminales del arnés de cableado se han presionado).

2. Coloque el otro extremo del terminal del arnés de cableado en la abrazadera de la abrazadera derecha y gire la manija para mantener un extremo del terminal del arnés de cableado atascado en el medio.

3. Use una llave hexagonal M4 para alinear el centro de la abrazadera izquierda con el centro de la abrazadera derecha.

4. Si utiliza la serie HF (manómetro electrónico de brida pico) medidor de fuerza digital push-pull, encienda la alimentación y espere hasta que la pantalla LCD muestre cero.

5. Al instalar un dinamómetro digital push-pull de la serie NK (dinamómetro digital push-pull tipo puntero), presione el botón del interruptor para regresar el puntero a cero.

6. Gire la manija del cuerpo de la máquina para que la abrazadera izquierda se mueva hacia la izquierda y la abrazadera derecha pueda sujetar el terminal.

Probador de tensión de terminales de cablePrecauciones

A. El equipo debe instalarse en un taller seco y ventilado sin gases corrosivos.

B. El equipo debe instalarse firmemente, tener una conexión a tierra confiable y tener una fuente de alimentación dedicada para evitar interferencias.

C. No debe haber fuentes fuertes de interferencia de campo magnético alrededor del equipo. El eje principal del equipo no puede soportar fuerza radial. Se requiere que el error de coaxialidad no sea mayor de 0.05 mm. Se utiliza un acoplamiento flexible con holgura compensatoria. El equipo es operado por operadores profesionales que configuran los parámetros del instrumento y siguen las instrucciones de clasificación.

D. La precisión del equipo ha sido calibrada en la fábrica. Los no profesionales no están autorizados a ajustar ningún botón ni perilla en la precisión calibrada, de lo contrario causará desviación de la precisión y deberá ser devuelto para recalibración. Los no profesionales no están autorizados a operar.

E. La temperatura ambiente no deberá exceder los 40℃ y la altitud no deberá exceder los 2500m. Cuando la temperatura ambiente sea de 20℃, la humedad relativa no deberá exceder el 85%.

Probador de tensión de terminales de cableAplicación en la industria de componentes

La prueba de fuerza de empuje-tracción es una prueba mecánica dinámica indispensable para medir la resistencia de fijación y la capacidad de unión del dispositivo. Tiene una fuerte capacidad de expansión y alta eficiencia de medición. Puede comparar la resistencia de las uniones de soldadura a diferentes velocidades y alturas de la cuchilla de empuje. Al probar la resistencia del material a una velocidad constante, se puede probar la fiabilidad de las uniones de soldadura de forma intuitiva y eficaz. Observe las uniones de soldadura en la parte inferior del material de prueba y analice la fiabilidad de las uniones de soldadura del material mediante el valor de empuje y la curva obtenidos en la prueba.

Propósito de la prueba: Dado que la carcasa del material realmente se desprendió después de ser aplicada a la placa, se utilizó la prueba de empuje-tracción para simular el modelo de falla mecánica. La firmeza de la unión soldada se detectó mediante el valor de empuje y el fenómeno después de la prueba.

Las pruebas de empuje en el mercado actual son principalmente para verificar lo siguiente:

A. Evaluar la fiabilidad de los puntos de soldadura de alambre de oro

Durante la prueba de empuje, la dirección del empuje es paralela a la superficie plana del objeto que se está probando; después de la prueba de empuje, el valor del empuje también debe combinarse con la situación de soldadura real observada con una lupa para evaluar la fiabilidad de la junta soldada. En teoría, cuantos más muestras se prueben, mejor será el valor del empuje.

Prueba de tracciónEn el mercado principal actual, se verifica principalmente los siguientes tres puntos:

A. Evaluar la fiabilidad de las soldaduras de componentes SMD

B. Evaluar la fiabilidad de las soldaduras entre el CI y la PCB

C. Evaluar la fiabilidad de las soldaduras de paquetes BGA

Estándares de rendimiento del producto

JB/T 9376-2015 "Especificación Técnica de la Máquina de Ensayo de Torsión de Alambre"

JJG445-2000 "Procedimiento de verificación para dinamómetros de trabajo"

RB/T 034-2020 "Directrices para la determinación y el ajuste de los ciclos de calibración de equipos de medición"

JB/T 5669-1991 Dinamómetro Digital

GB/T 13634-2019 «Calibración de dinamómetros estándar para máquinas de ensayo uniaxiales de materiales metálicos»
