Medidor de caudal de orificio de mina DN400 con brida de presión nominal de 10/16 kg, medición de gas medio aplicable

•
• • Información del producto
  • Nombre del producto: Medidor de flujo de orificio Modelo del producto: DN15～DN1000
  • Marca del producto: Zhongrun Estándar de fabricación: GB/T 2624—93
  • Relación de apertura (β=d/D)：β=0.2—0.75materialMaterial: La placa de orificio es de acero inoxidable, la sección de tubería recta es de acero al carbonoPresión de trabajo:0.6～32.0（Mpa)

  • Nota: La longitud del tubo de conexión horizontal se puede personalizar según los requisitos del cliente.

  • El medidor de flujo de orificio con método de presión diferencial producido por nuestra fábrica es un dispositivo de estrangulamiento para la medición de la extracción de gas de mina de carbón. Tiene especificaciones completas, instalación conveniente, medición precisa, y los coeficientes se calibran mediante medición estándar antes de salir de fábrica. La placa de orificio y el medidor de flujo de orificio son piezas coincidentes diseñadas para calcular el volumen de extracción de gas para la extracción de gas de mina de carbón según las características de las tuberías de extracción de gas de mina de carbón. Tiene una estructura simple, es extremadamente conveniente de usar y calcular, y es el dispositivo más económico para medir el flujo de gas.

    Aplicación y principio de funcionamiento: El caudal de extracción de gas de mina de carbón se mide mediante el método de presión de diámetro-luz. Cuando el fluido que fluye continuamente pasa a través del dispositivo de estrangulamiento en la tubería, el caudal aumentará y aparecerá una diferencia de presión estática entre los lados aguas arriba y aguas abajo del dispositivo de estrangulamiento. Existe una relación constante entre el caudal y la diferencia de presión, por lo que el caudal del fluido se puede calcular midiendo la diferencia de presión.

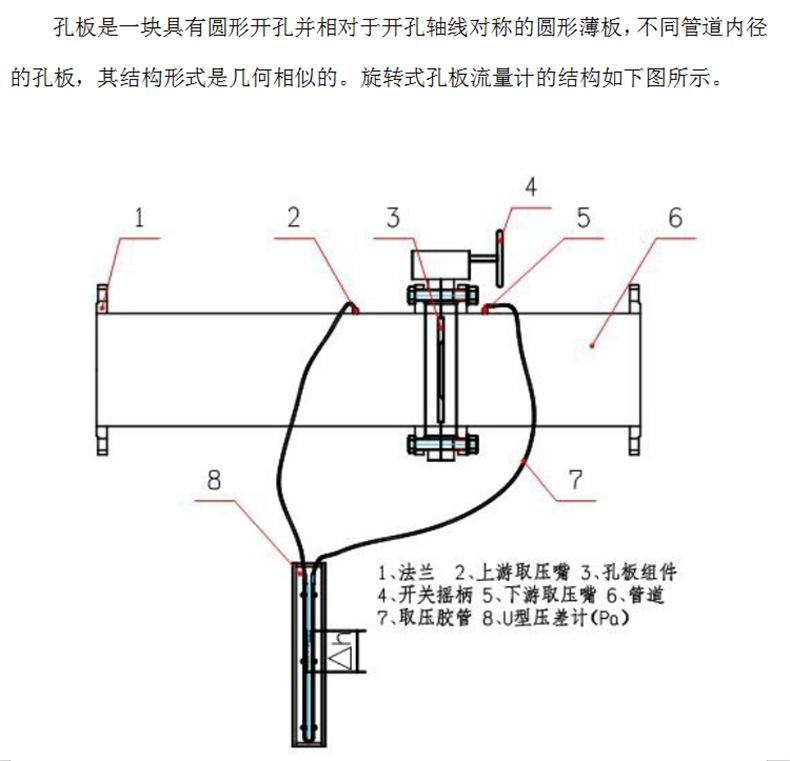

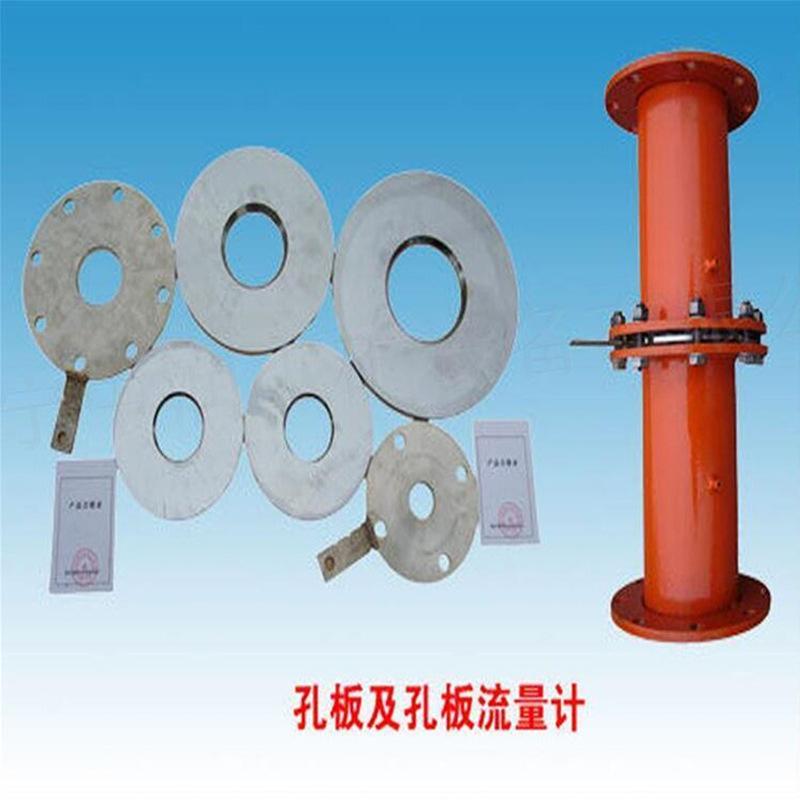

    3. Estructura del producto: La placa de orificio es una placa delgada circular con una abertura circular y simétrica con respecto al eje de la abertura. Las placas de orificio con diferentes diámetros interiores de tubería tienen estructuras geométricamente similares.

•

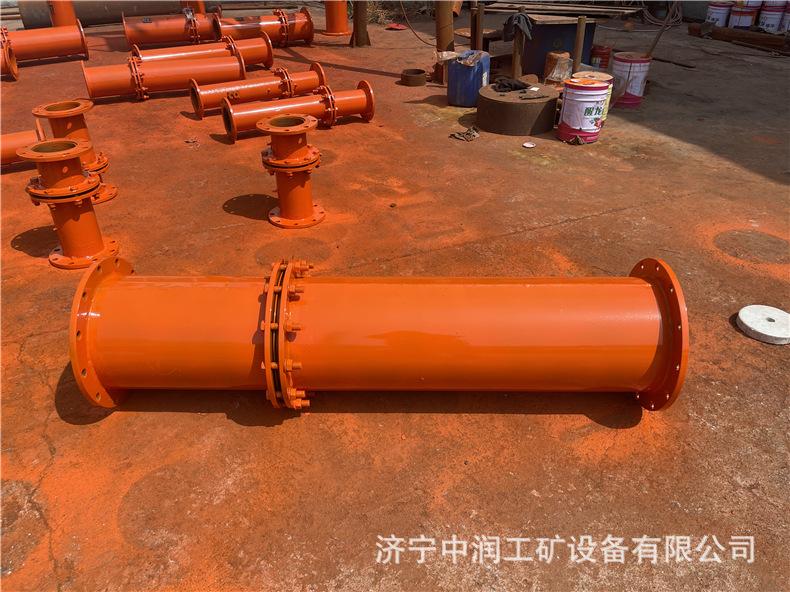

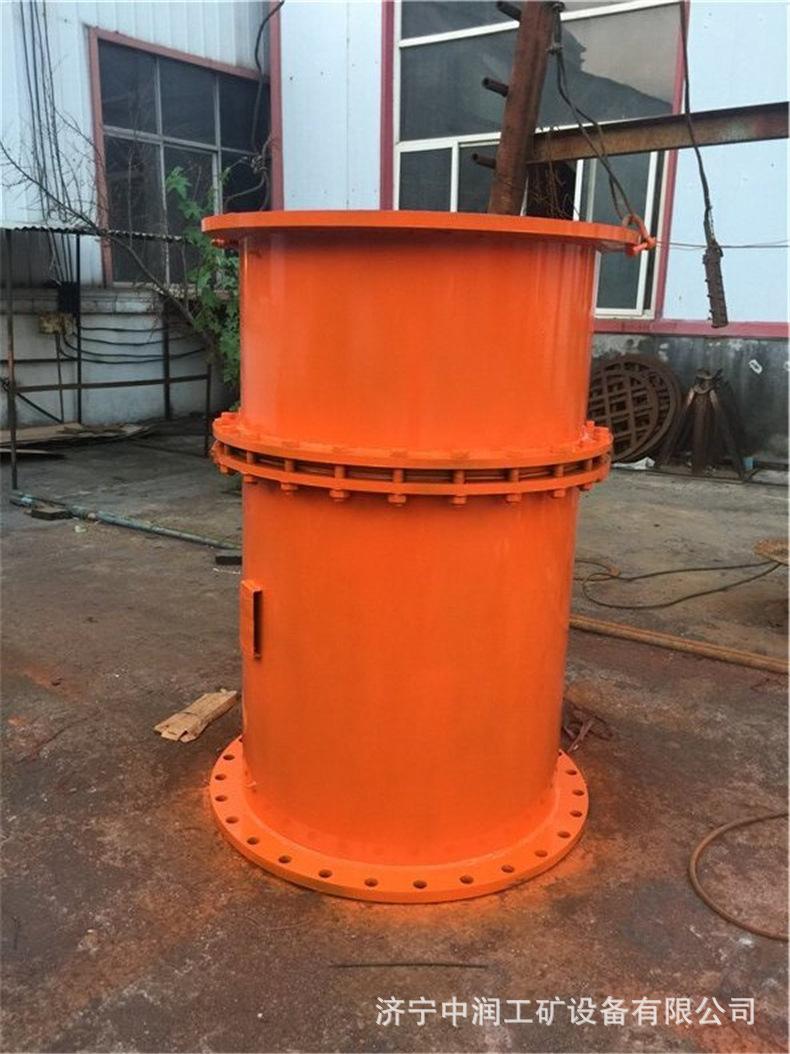

  Medidor de Flujo de Orificio FKL

•

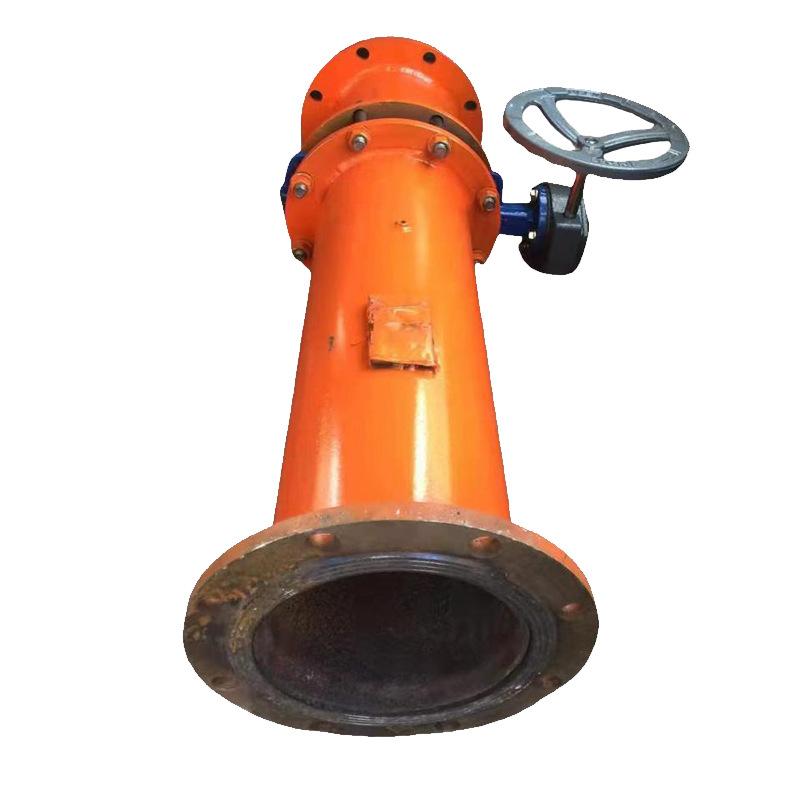

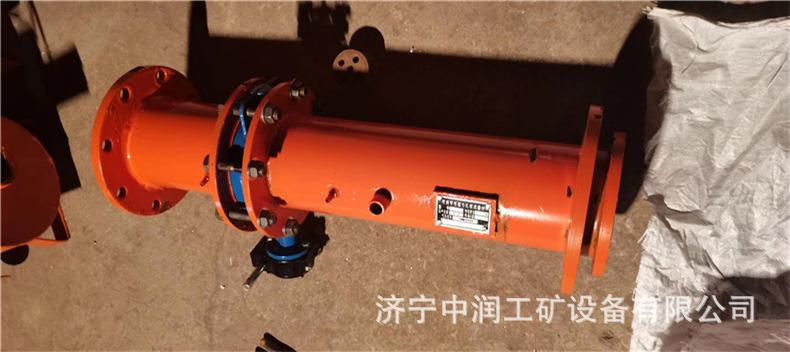

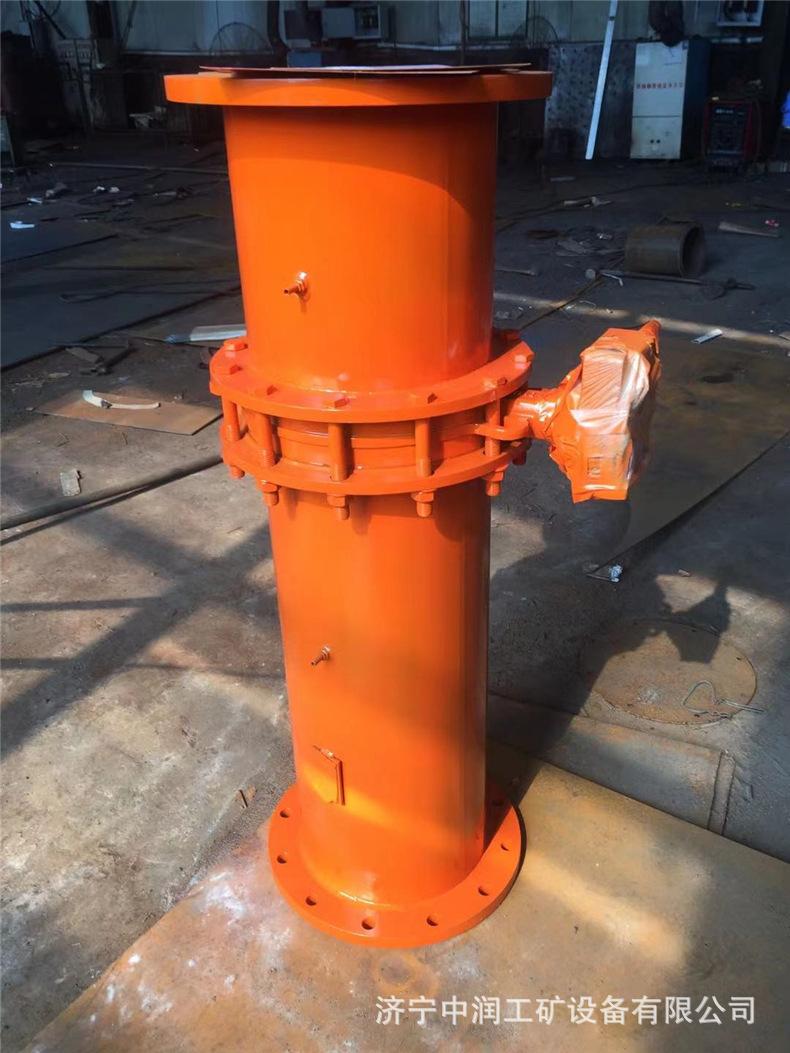

  Medidor de Flujo de Orificio Rotatorio KL-J

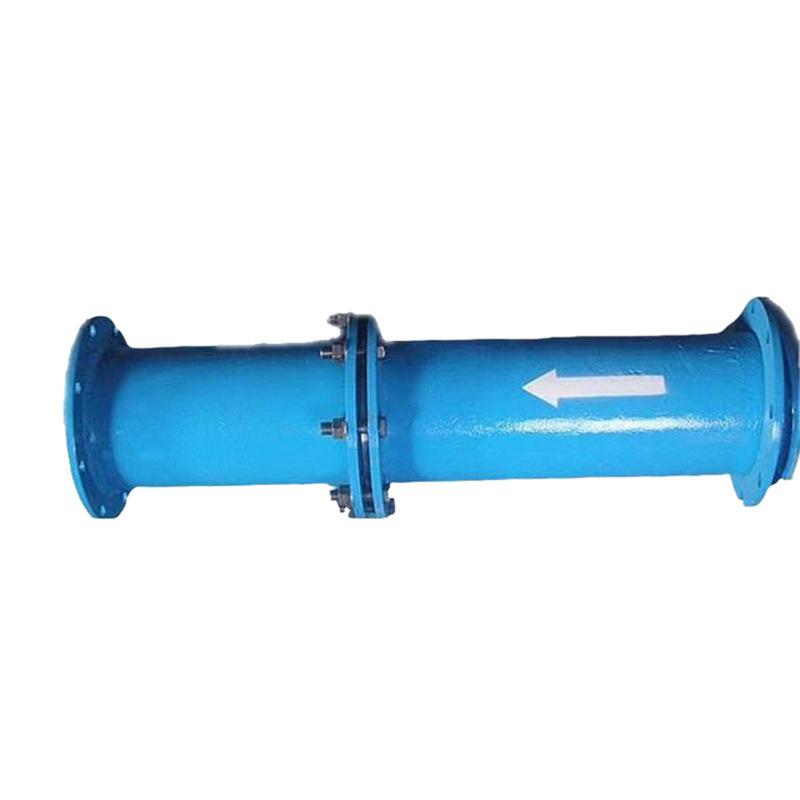

Cómo usar el producto: Instálelo en la tubería de extracción de gas en la dirección indicada por la flecha en la tubería del producto, luego instale la tubería de toma de presión y conecte el tubo de toma de presión y la boquilla de toma de presión del producto.

Uso y precauciones
1. Al instalar la placa de orificio en la tubería de extracción de gas, el orificio de la placa de orificio debe ser concéntrico con la tubería, su cara final debe ser perpendicular al eje de la tubería y la excentricidad debe ser inferior al 2%.
2. La pared interior de la tubería donde se instala la placa de orificio no debe tener desniveles, soldaduras, juntas, etc. dentro del rango de 2D (D es el diámetro interior de la tubería) antes y después de la placa de orificio.
3. La longitud recta de la tubería ascendente (entrada de fluido) del medidor de caudal de orificio es ≥20D, y la longitud recta de la tubería descendente (salida de fluido) es ≤10D.
4. Limpie regularmente el agua y la suciedad acumuladas delante y detrás de la placa de orificio, y reemplace la placa de orificio si está oxidada.
5. Cuando hay un cambio significativo en la cantidad de gas extraído, la placa de orificio correspondiente debe reemplazarse de acuerdo con el caudal.
