1. Descripción general del calentador de cable

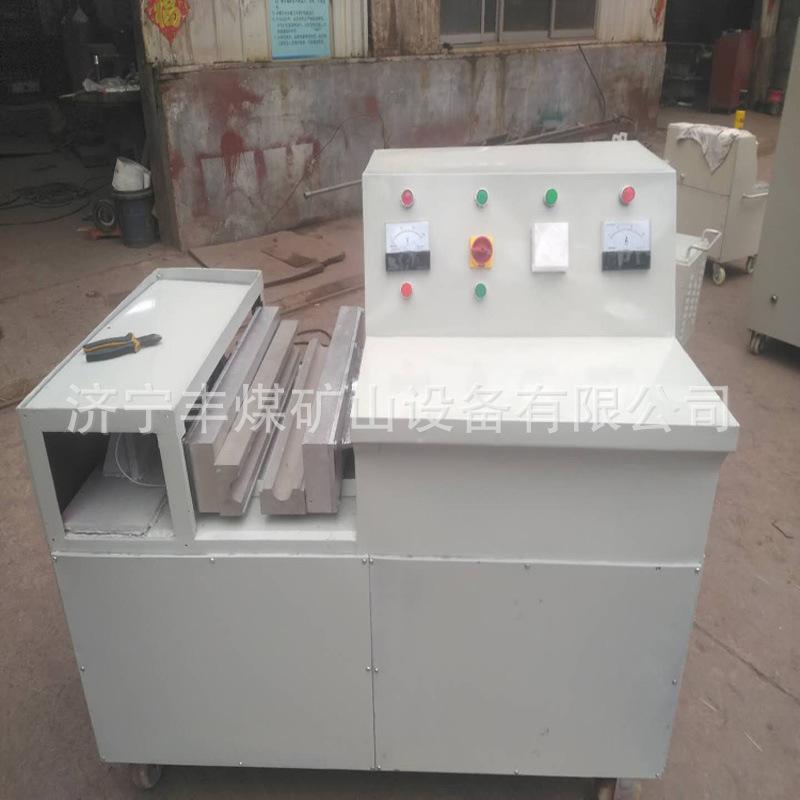

La máquina de parcheo en caliente FMN-06 se utiliza para el parcheo en caliente de cables con revestimiento de caucho y es ideal para la reparación y prensado de cables en minas de carbón, minas de hierro, perforación y construcción de pozos. Esta máquina utiliza una aleación de aluminio de alta calidad para la fabricación de la caja y el molde, sujeción hidráulica para indicar la temperatura y alarma automática de control de temperatura. Ahorra mano de obra y energía, su funcionamiento es fiable, su alta eficiencia, su fácil mantenimiento y garantiza la calidad de la reparación. El cable reparado presenta una apariencia lisa y plana, una unión firme y un sellado resistente a la presión, lo que la convierte en el equipo de parcheo en caliente más avanzado de China.
2. Principales tecnologías del dispositivo de parcheo térmico de cables:
|
Voltaje de funcionamiento |
220 V y 380 V |
Longitud de reparación |
400-1400 mm |
Peso de la máquina de conexión en caliente con cable |
290 kg |
|
potencia de calentamiento |
6 kW |
Altura de la superficie de trabajo |
750 mm |
Dimensiones |
1200×650×1000 mm |
|
Calentamiento del molde |
0-300 ℃ ajustable |
Diámetro del cable de reparación |
Φ4-300 mm |
|
|
|
Momento |
0-170 puntos |
Alta presión de sujeción |
5T |
|
|
3. Introducción a la estructura del parche térmico del cable:

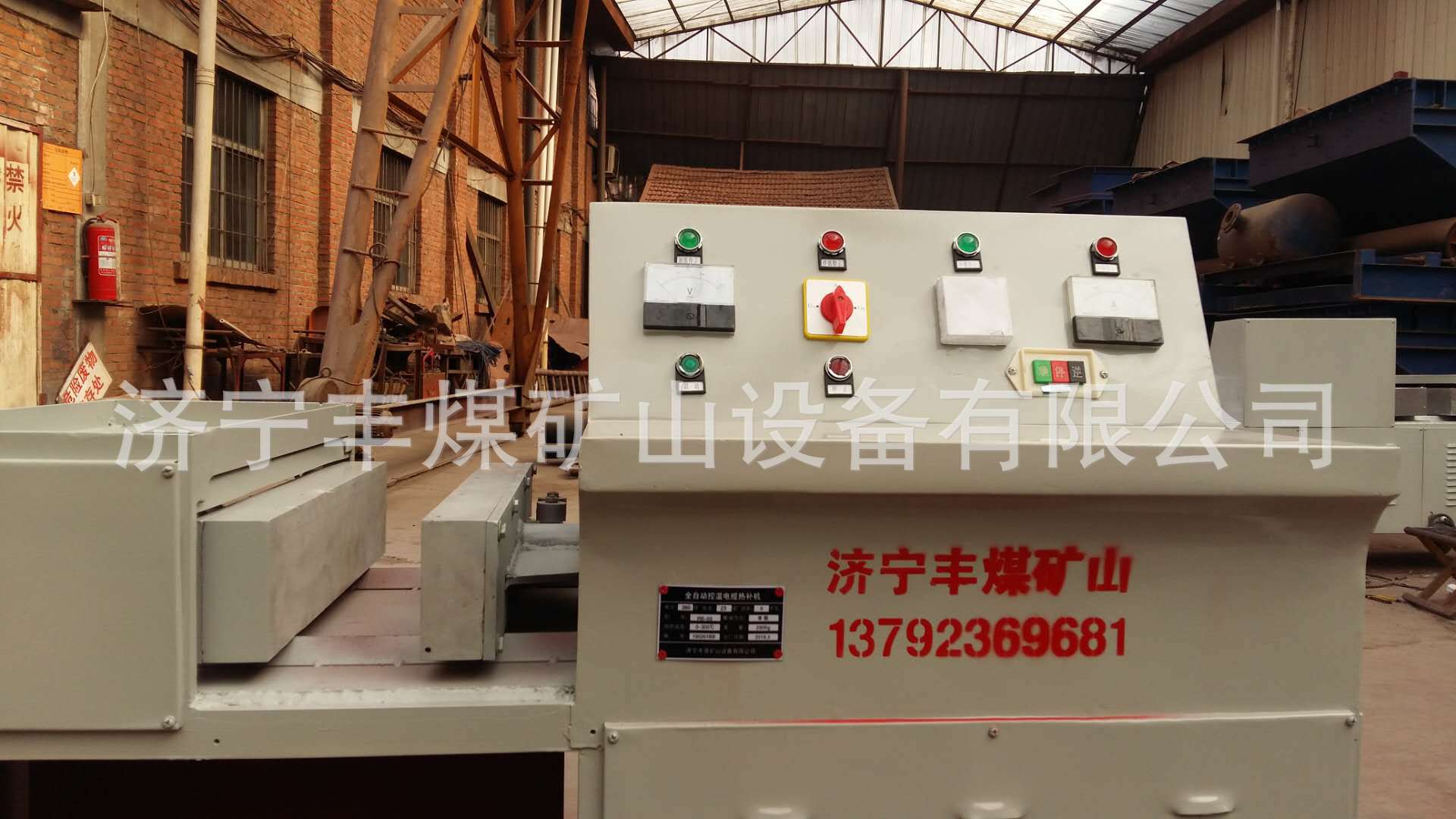

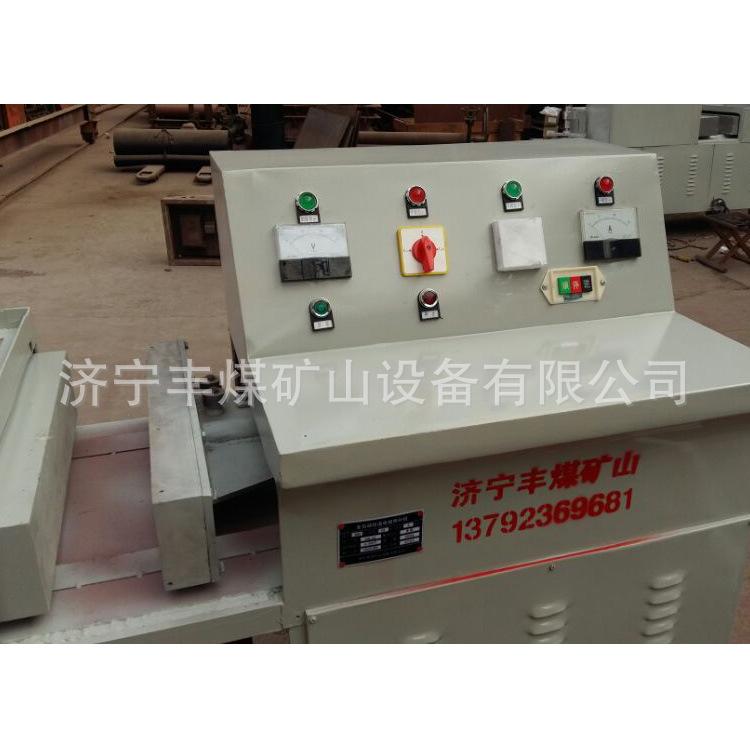

La máquina de parcheo en caliente consta principalmente de un soporte, un sistema eléctrico, un sistema hidráulico y un panel de control. El sistema hidráulico, compuesto principalmente por un cilindro hidráulico, un pistón, una válvula y una varilla de presión, completa la elevación y presurización del molde para garantizar la presión necesaria para el proceso de calentamiento y parcheo. El soporte, el componente principal de la máquina, está soldado a partir de secciones de acero y equipado con un mecanismo de desplazamiento, una caja de herramientas y un contrapeso de hierro para formar una máquina completa y unificada, fácil de mover durante el trabajo. El sistema de calentamiento eléctrico se ensambla por separado y se controla uniformemente, y está equipado con un dispositivo de temperatura fija, temporizador, iluminación y alarma de timbre eléctrico para un buen ajuste y control.
4. Instalación y cableado del calentador de cable
1. Retire la varilla de hierro del contrapeso e instálela en los dos orificios de la parte superior de la máquina de parcheo en caliente, apriete la tuerca y luego instale el contrapeso.
2. Inserte el termopar de níquel-cromo-cobre en el orificio de medición de temperatura encima de la máquina de parcheo en caliente y luego apriete el clip de hierro.
3. Abra la cubierta posterior, conecte la fuente de alimentación y retire el cable de conexión de "cortocircuito" en la placa de cableado del instrumento de indicación y ajuste de temperatura.
5. Instrucciones del calentador de cable
