Las bombas de émbolo de alta presión son aptas para su uso como bombas de proceso en las industrias petrolera, química y de fertilizantes; para la desincrustación con agua a alta presión en la metalurgia y la laminación de acero; para la limpieza y desincrustación con agua a alta presión en la construcción, la construcción naval, la industria azucarera, papelera, química y otras industrias; y para la inyección de agua en yacimientos petrolíferos y calderas. Para el suministro de agua, la fuente de energía de maquinaria hidráulica, así como para la industria alimentaria, farmacéutica y otras piezas que requieren la producción de líquido a alta presión, el medio de transmisión es un fluido sin partículas sólidas.

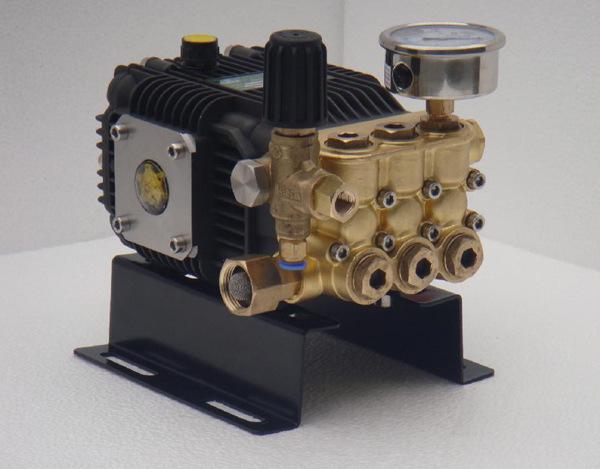

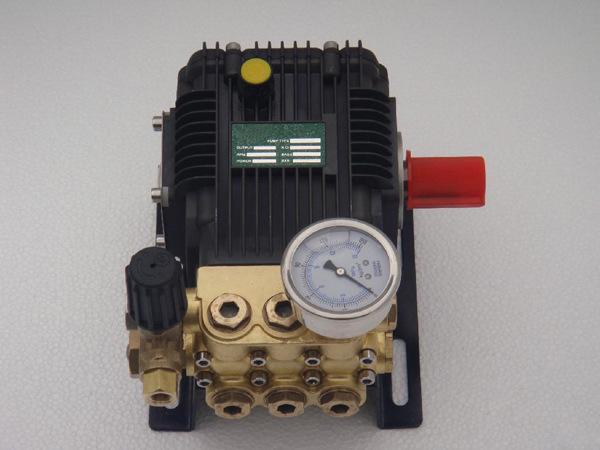

Las bombas de émbolo de alta presión incluyen bombas de tres pistones. Todas estas bombas son horizontales. Son más estables, presentan menos vibraciones y son más fáciles de montar y desmontar que las verticales. También conocidas como bombas de tres cilindros, ofrecen un caudal uniforme y una reducción correspondiente de la pulsación de presión.

Los números de serie del modelo son: 3P00 3P10 3P20 3P30 3P40.

Rango de aplicación de la bomba de émbolo de alta presión

Las bombas de émbolo de alta presión son adecuadas para bombas de limpieza, bombas de proceso, bombas de líquido de urea y cobre, bombas de dimetilo líquido de carbamato amoniaco, bombas de homogeneización de alimentos, bombas de lodos de detergente, bombas de agua de amoniaco, bombas de lodos, bombas pentasódicas y bombas de refuerzo. , bomba de inyección de agua, bomba de eliminación de fósforo, bomba de transferencia de aceite, bomba de eliminación de óxido Tipo de conjunto: horizontal, fijo, móvil.

Tipo de transmisión: motor eléctrico, motor diésel, caja de engranajes, polea, regulación de velocidad electromagnética, regulación de velocidad por conversión de frecuencia. Cada tipo de bomba está equipada con una válvula reguladora de presión de seguridad, que permite ajustar la presión de la bomba a voluntad. Los materiales del cuerpo de la bomba incluyen acero aleado, martensita, acero inoxidable austenítico, acero dúplex 316 y 316L.

Características de la bomba de émbolo de alta presión

La presión de operación de las bombas de émbolo de alta presión generalmente debe estar entre 10 MPa y 100 MPa. Se trata de una bomba de desplazamiento positivo que utiliza cambios periódicos en el volumen de la cámara de trabajo para transportar líquido. La energía mecánica del motor primario se convierte directamente en la energía de presión del líquido transportado a través de la bomba. La capacidad de la bomba depende únicamente del valor de cambio en el volumen de la cámara de trabajo y de su número de cambios por unidad de tiempo, que teóricamente es independiente de la presión de descarga. La bomba de émbolo de alta presión se basa en el movimiento alternativo del pistón en la cámara de trabajo del cilindro de líquido (o en la deformación elástica periódica de componentes flexibles como diafragmas y fuelles en la cámara de trabajo) para provocar cambios periódicos en el volumen de la cámara de trabajo. Estructuralmente, la cámara de trabajo de la bomba de émbolo de alta presión está aislada del exterior por un dispositivo de sellado y se comunica o cierra con la tubería a través de la válvula de la bomba (válvula de succión y válvula de descarga). Sus características se resumen a continuación:

1. El flujo instantáneo es pulsante.

Esto se debe a que, en la bomba reciprocante, los procesos de succión y descarga del medio líquido se realizan alternativamente, y la velocidad del pistón cambia constantemente durante el desplazamiento. En una bomba con una sola cámara de trabajo, el caudal instantáneo no solo varía con el tiempo, sino que también es discontinuo. A medida que aumenta el número de cámaras de trabajo, la amplitud de pulsación del flujo instantáneo se reduce cada vez más, pudiendo incluso considerarse un flujo estable en la práctica.

2. El caudal medio es constante.

En teoría, el caudal de la bomba depende únicamente de sus principales parámetros estructurales: n (número de revoluciones por minuto), S (carrera del pistón), D (diámetro del pistón) y Z (número de pistones). No tiene relación con la presión de descarga, sino con el medio de transporte. Las propiedades físicas y químicas, como la temperatura y la viscosidad, son irrelevantes. Por lo tanto, el caudal de la bomba es constante.

3. La presión de la bomba depende de las características de la tubería.

La presión de descarga de una bomba de émbolo de alta presión no puede limitarse por la propia bomba, sino que depende de las características de la tubería del dispositivo de bombeo y no tiene nada que ver con el caudal. Es decir, si el líquido transportado se considera incompresible, entonces, en teoría, se puede considerar que la presión de descarga de la bomba de émbolo de alta presión no estará sujeta a ninguna restricción, y cualquier presión de descarga requerida de la bomba puede establecerse en función de las características de la tubería del dispositivo de bombeo. Por supuesto, todas las bombas de pistón de alta presión tienen un regulador de presión de descarga de la bomba. Esto no significa que la presión de descarga de la bomba no aumente más, sino simplemente que, debido a las limitaciones de la potencia nominal del motor primario y la resistencia estructural de la propia bomba, no se permite su uso por encima de esta presión de descarga.

4. Fuerte adaptabilidad al medio de transporte.

En principio, las bombas de émbolo de alta presión pueden transportar cualquier fluido y prácticamente no están limitadas por sus propiedades físicas y químicas. Sin embargo, debido a las limitaciones del material y el proceso de fabricación del cabezal dosificador, así como de la tecnología de sellado, a veces se presentan situaciones inadaptadas.

5. Fuerte adaptabilidad al medio de transporte.

En principio, las bombas de émbolo de alta presión pueden transportar cualquier fluido y prácticamente no están limitadas por sus propiedades físicas y químicas. Sin embargo, debido a las limitaciones del material y el proceso de fabricación del cabezal dosificador, así como de la tecnología de sellado, a veces se presentan situaciones inadaptadas.

6. Tiene un buen rendimiento de autocebado.

La bomba de émbolo de alta presión no solo ofrece una buena succión, sino también un buen autocebado. Por lo tanto, en la mayoría de las bombas de émbolo de alta presión, no suele ser necesario cebar la bomba antes de arrancarla.

7. La máquina tiene una alta eficiencia.

8. Caudal de la bomba de émbolo de alta presión

Caudal teórico de la bomba: Qt = Asn, donde Qt es el caudal teórico de la bomba; A es el área de la sección transversal del émbolo (o pistón); S es la carrera; n es la velocidad del cigüeñal (o el número de reciprocidades del émbolo por minuto); Z es el número de conexiones (número de émbolos o pistones). Caudal real de la bomba: Q = Qt - Q.

En la fórmula, el caudal de la bomba Q; el caudal teórico de la bomba Qt; la pérdida de caudal de la bomba Q.

Los factores que provocan pérdida de flujo en la bomba incluyen: pérdida de volumen debido a la compresión o expansión del líquido; pérdida de volumen debido al retraso de la válvula al cerrarse; pérdida de volumen debido a fugas a través de la superficie de sellado después de que la válvula no está bien cerrada; y pérdida de volumen causada por fugas a través del émbolo, el vástago del pistón o el anillo del pistón.
