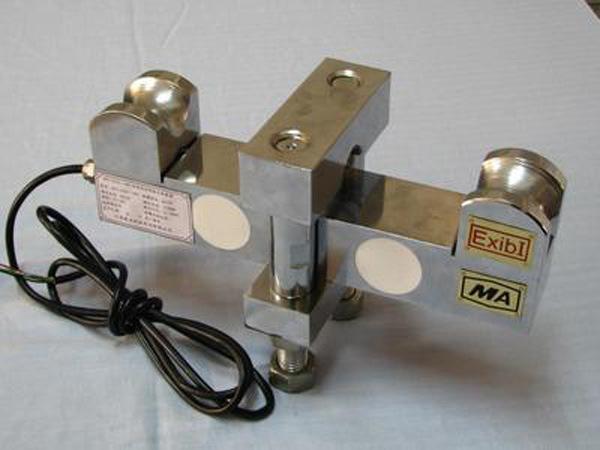

Introducción del sensor de tensión para minería GAD

El sensor de tensión minera GAD se utiliza principalmente para detectar la tensión de las cintas transportadoras en minas de carbón subterráneas y la fuerza de los cables de acero utilizados para la tracción de los cables de acero.

El sensor de tensión para minería GAD se puede utilizar junto con la caja de control eléctrica del dispositivo de protección de la cinta transportadora. Permite comprobar dinámicamente la tensión de la cinta, implementar medidas de protección contra caídas de tensión y caídas de peso, y controlar el dispositivo de ajuste de tensión de la cinta transportadora. El ajuste automático de la tensión de la cinta permite que el equipo transportador funcione en óptimas condiciones durante un largo periodo de tiempo. Se caracteriza por solucionar el problema de la falta de adaptación de la tensión de la cinta durante el arranque de la cinta transportadora y los cambios de carga.

Significado del modelo del sensor de tensión minera GAD

Por ejemplo: sensor de tensión minera GAD80

Sensor G

A——Objeto de detección: Tensión

D——Principio de funcionamiento: electrónico

80——Rango de medición (KN)

Tipo a prueba de explosiones: intrínsecamente seguro para minería

Marca a prueba de explosiones: ExibⅠ

Condiciones de trabajo del sensor de tensión minera GAD

1. Temperatura ambiente: 0~40℃;

2. Humedad relativa del ambiente circundante: ≤95%;

3. Presión atmosférica: 86~106kpa;

4. Nivel de contaminación III;

5. Lugares con gases explosivos como polvo de carbón y metano;

6. Ningún lugar con fuerte corrosión.

Características estructurales y principio de funcionamiento del sensor de tensión minera GAD

El sensor de tensión para minería GAD consta de tres partes: el cuerpo del extensómetro, el extensómetro y el circuito de transmisión. Su estructura es completamente sellada. Las principales funciones de cada parte son las siguientes:

⑴Medidor de tensión: convierte la presión o fuerza medida en una señal eléctrica;

⑵Circuito de transmisión: amplifica y procesa la señal eléctrica enviada desde el medidor de tensión y emite una señal personalizada;

⑶ Cuerpo del medidor de tensión: transmite fuerza y protege el medidor de tensión y el circuito de transmisión de la erosión por sustancias ambientales externas.

Principio de funcionamiento: El sensor de tensión para minería GAD detecta el objeto medido mediante un extensómetro, lo que provoca la deformación del cuerpo del sensor debido a la fuerza aplicada. Reacciona al cambio de fuerza del objeto medido al circuito de transmisión y transmite una señal eléctrica proporcional a dicho cambio. Al combinarse con equipos relacionados, ofrece protección contra alarmas y un ajuste automático cuando la tensión excede el rango especificado.

Principales indicadores técnicos del sensor de tensión minera GAD

Grado de protección del recinto: IP54.

Voltaje de trabajo UiDC12V (cuando se utiliza bajo tierra en minas de carbón, debe estar alimentado por una fuente de alimentación intrínsecamente segura).

Sensor de tensión modelo GAD10

Rango de medición 0～10T

Corriente de trabajo Ii≤50mA.

Precisión ±3%.

Peso ≤3kg.

Las dimensiones totales son 178×96×42 mm.

Modo de señal de salida: señal de frecuencia de 200～1000Hz.
