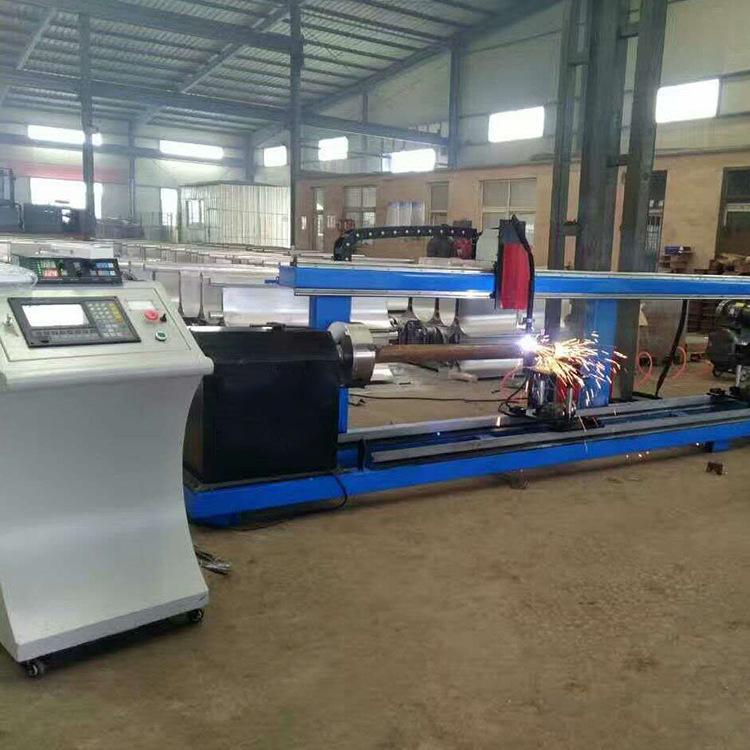

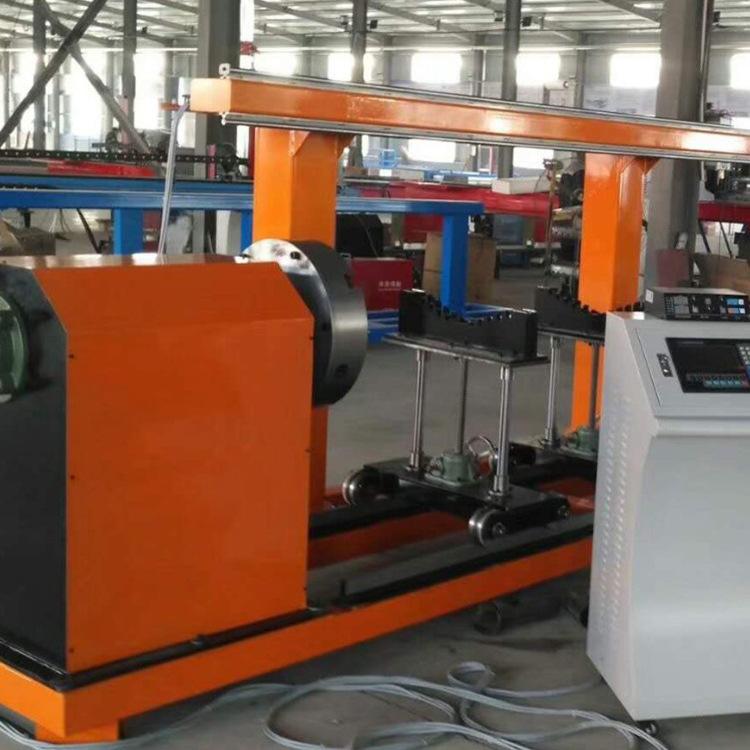

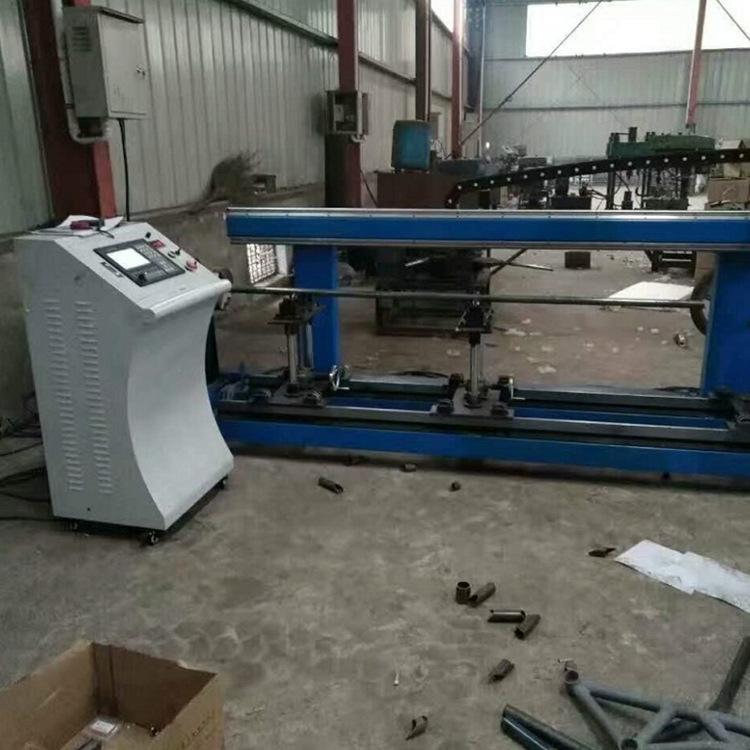

Máquina de corte CNC de línea de intersección Corte de tubos redondos Máquina de corte por plasma de línea de intersección para tubos redondos Equipo de máquina

Esta máquina cortadora CNC de líneas de intersección tiene una estructura horizontal y se divide principalmente en: mecanismo de sujeción de la pieza, mecanismo de rotación del mandril, soporte de tubería, mecanismo de desplazamiento de la antorcha de corte, mecanismo de rotación de la antorcha de corte, mecanismo de seguimiento de perfilado, sistema CNC, sistema de software, etc. El tubo de acero cortado se iza en el dispositivo de soporte. Este dispositivo está equipado con dos juegos de rodillos de diferentes tamaños para adaptarse a los cambios de diámetro del tubo de acero. Una vez cargado, el tubo de acero se sujeta en el mandril autocentrante de tres garras mediante el mecanismo de sujeción de la pieza. El usuario edita y genera los datos de corte en el software de corte, y luego el sistema CNC controla cada mecanismo con precisión.Durante el proceso de corte, el mecanismo de sujeción de la pieza y el dispositivo de soporte de la tubería se encargan de fijar, sujetar e impulsar la tubería. El mecanismo de desplazamiento de la antorcha y el mecanismo de rotación de la pieza se encargan de la síntesis de la curva de la línea de intersección. El sistema de corte por plasma es la fuente de corte, y el mecanismo de rotación de la antorcha se encarga del corte en bisel. El mecanismo de seguimiento de perfilado coopera con otros mecanismos para completar funciones como la altura de la antorcha, la medición de la ovalidad y la compensación de datos.
