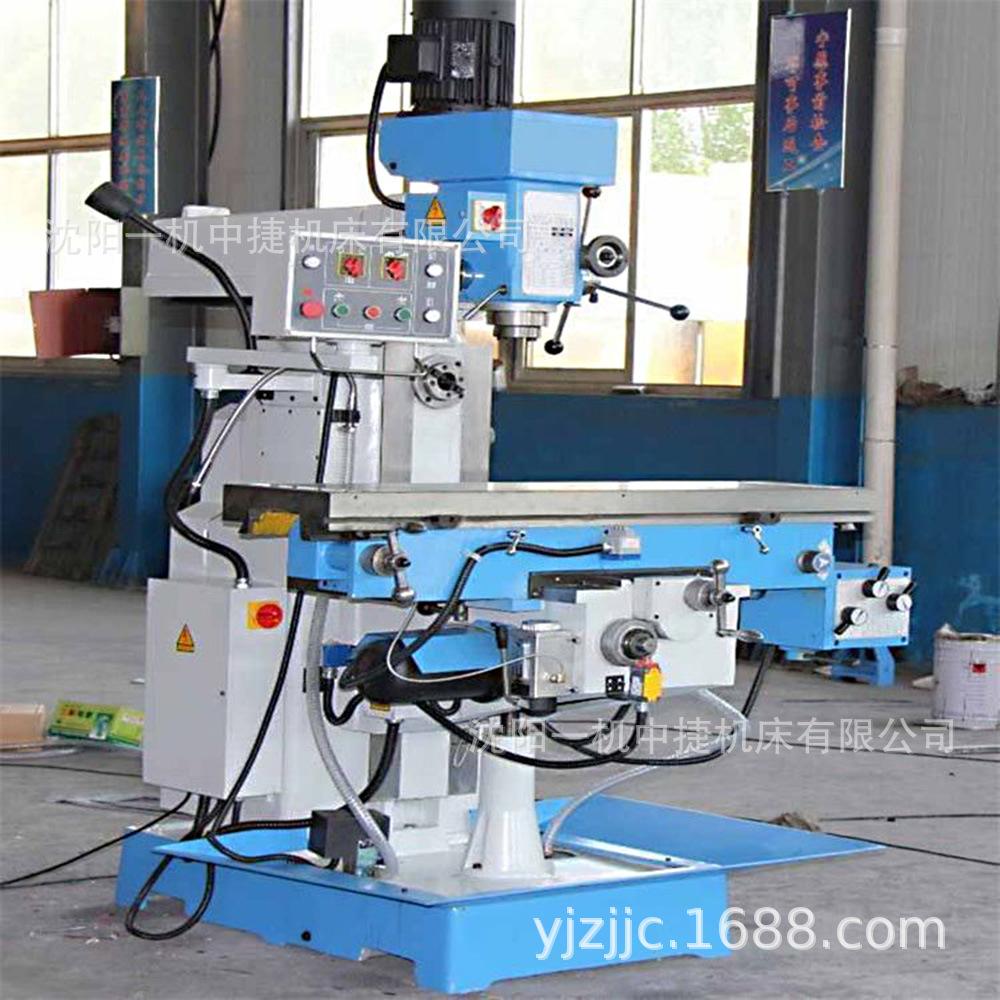

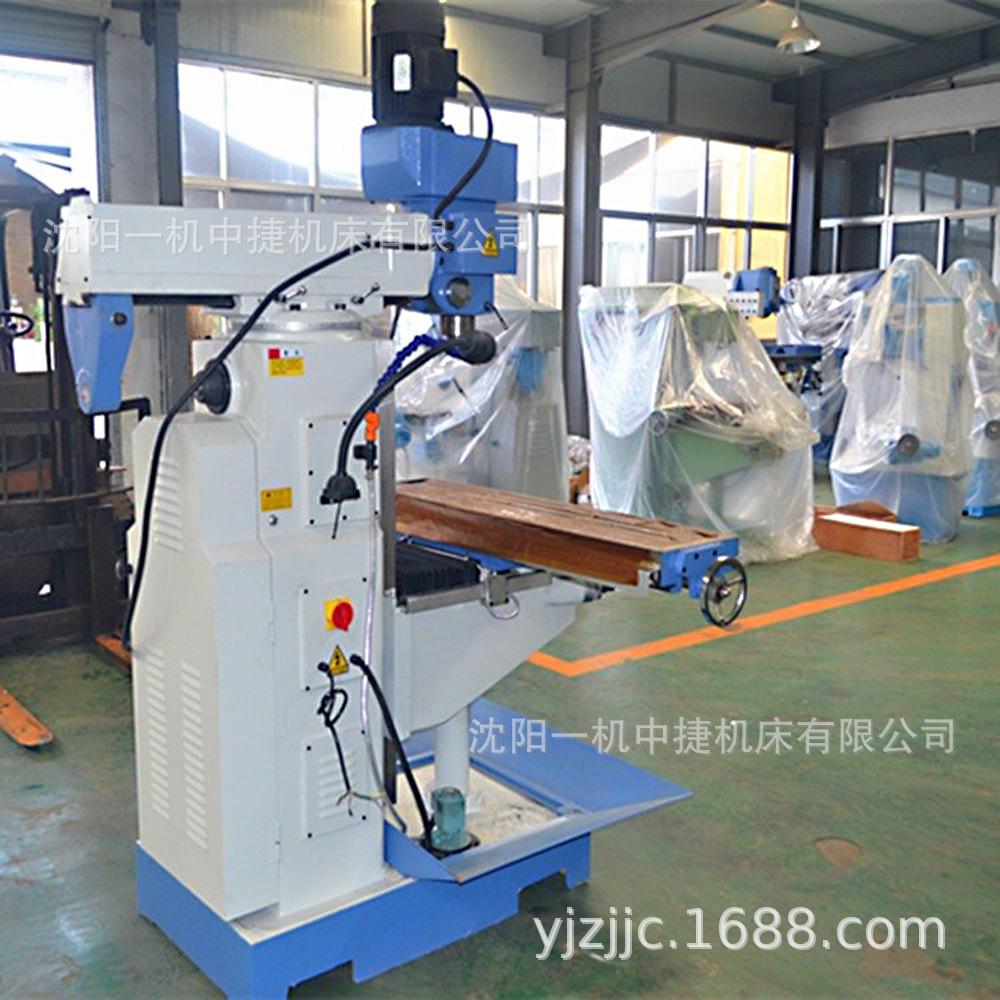

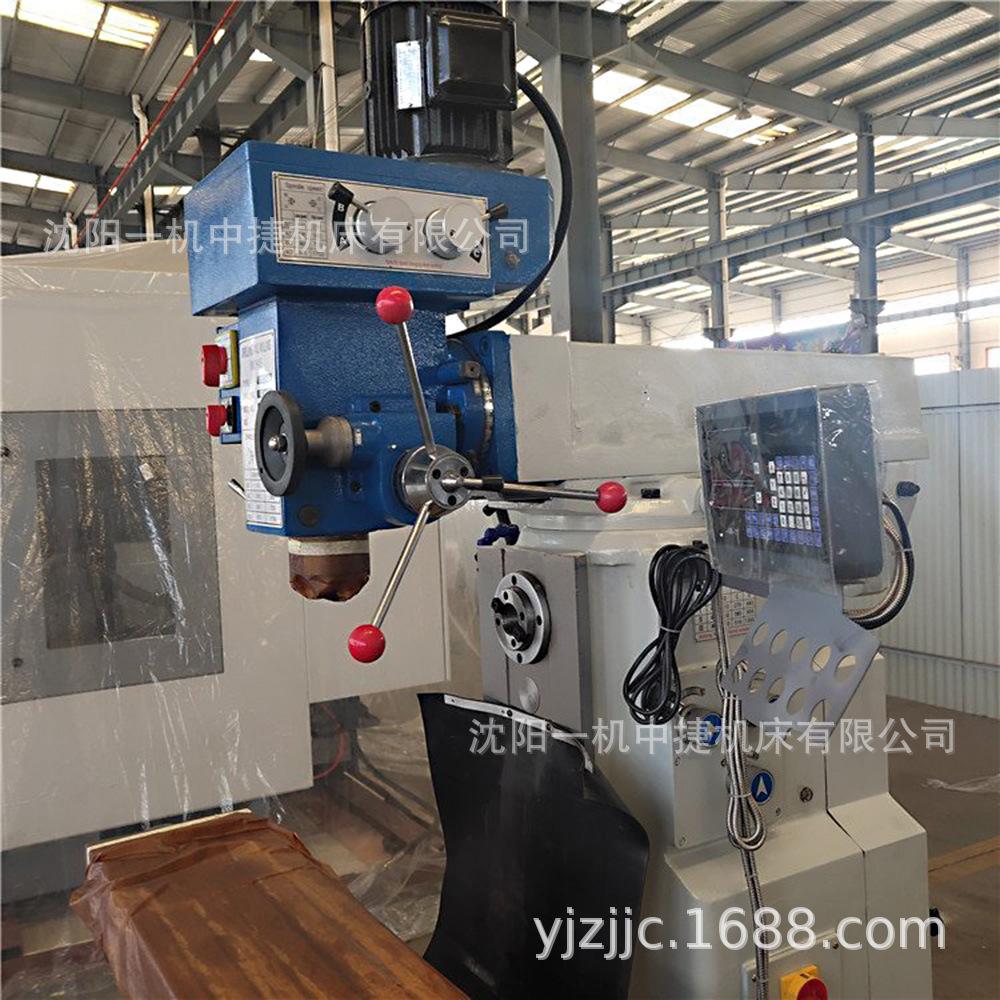

Shenyang una máquina ZX6350 fresadora vertical de taladrado mecánico automático de roscado rotación de engranajes torneado fresado compuesto máquina de taladrado

Parámetros de la fresadora y taladradora ZX6350

ZX6350

Diámetro máximo de perforación (mm)

50

Ancho máximo de fresado final (mm)

100

Diámetro máximo de fresado final (mm)

25

Diámetro máximo del orificio de perforación (mm)

120

Diámetro máximo de roscado (mm)

M16

Conicidad del orificio cónico del husillo

MT4

Distancia desde la cara del extremo del eje vertical hasta la superficie de trabajo mm

90-390

Distancia desde el centro del eje horizontal hasta la mesa de trabajo mm

0-300

Distancia desde el centro del eje vertical hasta la superficie de guía vertical de la cama mm

200-500

Rango de velocidad del husillo r/min

(Nivel 8) 115-1750 (de pie) (Nivel 12) 40-1350 (acostado)

Tamaño del banco de trabajo mm

1200×280

Recorrido de la mesa de trabajo (longitudinal/horizontal/vertical) mm

X/700 Y/300 Z/450

Distancia desde el centro del eje horizontal hasta el plano de la viga en voladizo mm

175

Velocidad de avance motorizada longitudinal/lateral de la mesa de trabajo mm/min

22-555 (nivel 8) 810 (rápido)

Velocidad de elevación motorizada vertical de la mesa de trabajo mm/min

560

Número/ancho/espaciado de ranuras en T de la tabla (mm)

14/3/70

Potencia del motor de accionamiento principal en kW

1,5/2,2 (de pie); 2,2 (acostado)

Potencia del motor de alimentación del motor de la mesa de trabajo w

750

Potencia del motor de alimentación de elevación de la mesa elevadora w

750

Potencia del motor de la bomba de enfriamiento w

40

Peso neto/peso bruto de la máquina herramienta kg

1450/1560

Dimensiones totales mm

1680×1480×2250

número de serie

nombre

modelo

cantidad

1

portabrocas

16 libras

1

2

llave Allen

5#

3

3

cuña de hierro

1

4

Manga reductora

M T4/3 M T4/2

Cada 1

5

barra de acoplamiento

2

6

Adaptador de husillo

1

7

Llave inglesa tonta

S21-24

1

8

Mandril de fresado

M T4

1

9

Barra de herramientas de mandrilado

1

10

manija de agitación

1

11

Alicates de punta plana

160

1

12

Mandril de fresa horizontal

1 juego

13

Instrucciones, certificado

1 artículo

14

Lista de embalaje, nota de entrega

1 artículo
