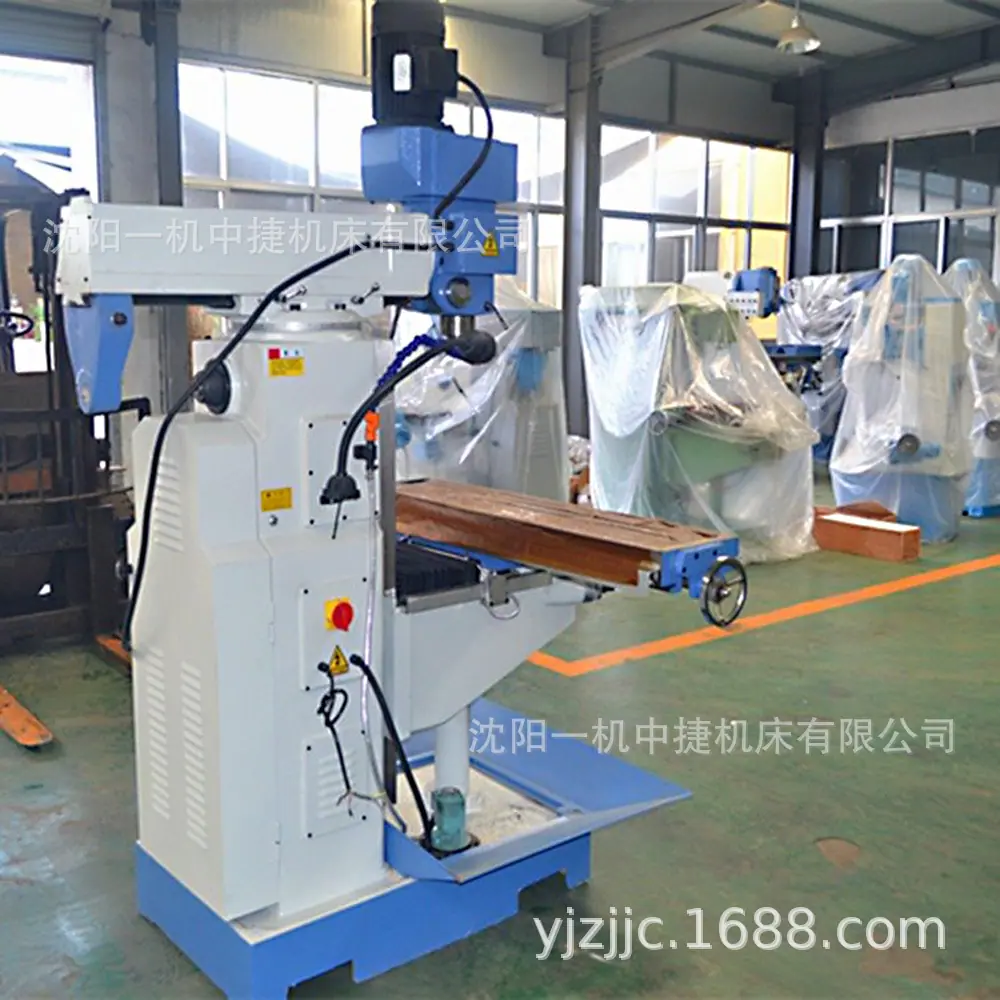

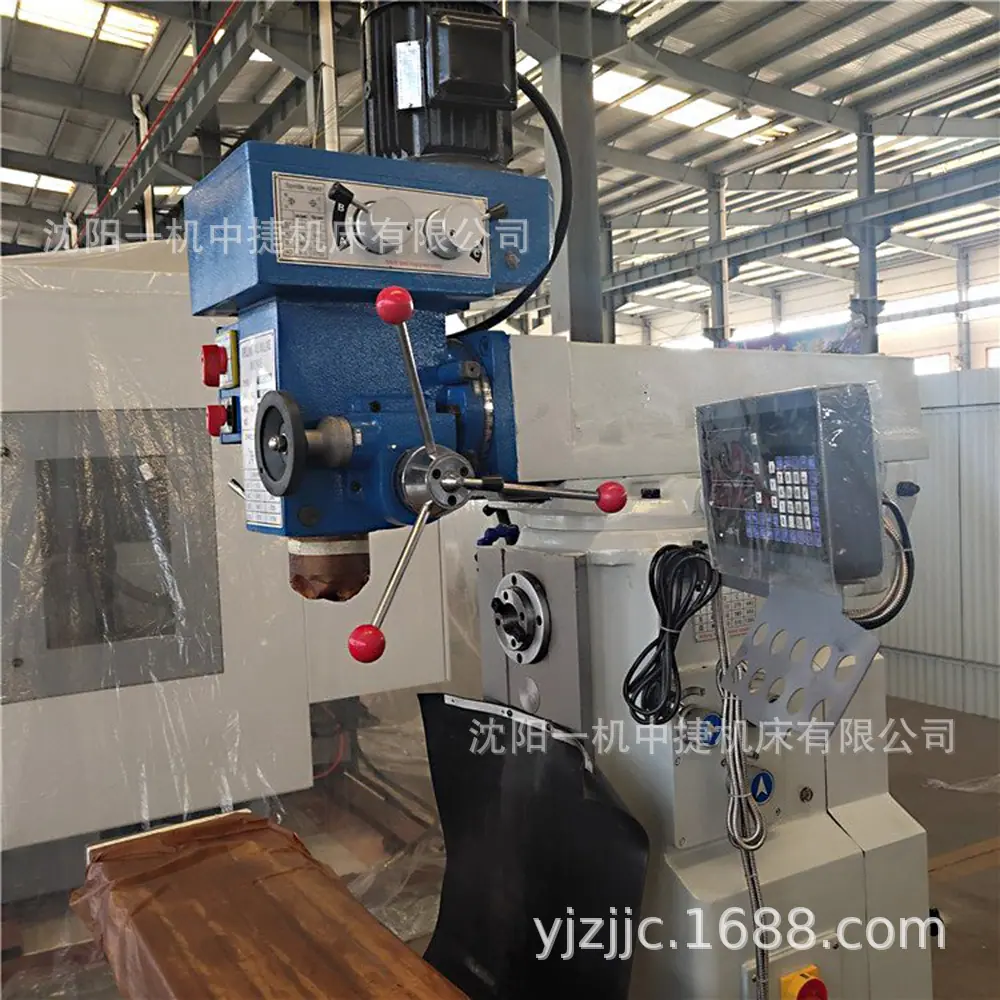

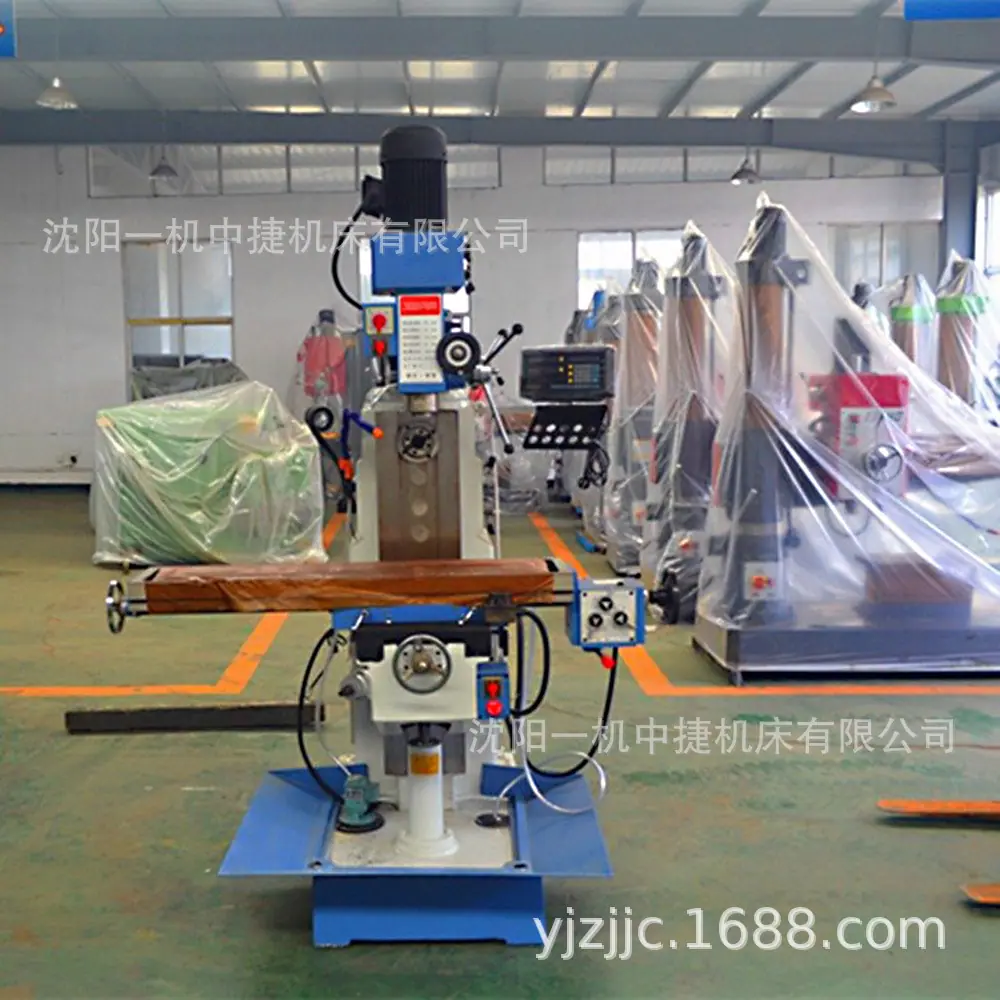

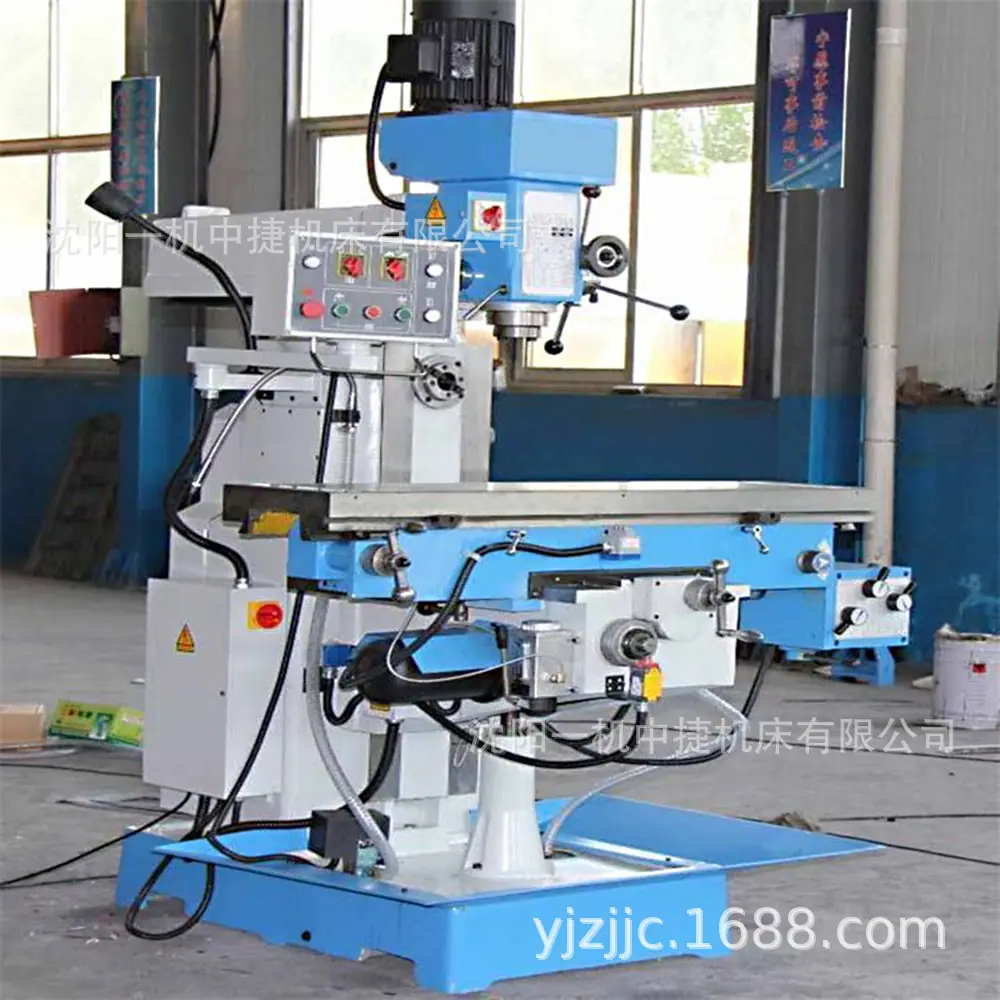

Máquina de Taladrado y Fresado Multifuncional Automática de Taladrado y Roscado Integrada de Doble Uso Vertical y Horizontal Shenyang Yiji ZX6350

Parámetros de la fresadora y taladradora ZX6350

ZX6350

Diámetro máximo de perforación (mm)

50

Ancho máximo de fresado final (mm)

100

Diámetro máximo de fresado final (mm)

25

Diámetro máximo del orificio de perforación (mm)

120

Diámetro máximo de roscado (mm)

M16

Conicidad del orificio cónico del husillo

MT4

Distancia de la cara del husillo a la superficie de la mesa mm

90-390

Distancia centro del husillo a superficie de la mesa mm

0-300

Distancia del centro del husillo a la superficie de la guía vertical de la bancada mm

200-500

Rango de velocidad del husillo r/min

(Nivel 8) 115-1750 (de pie) (Nivel 12) 40-1350 (acostado)

Tamaño del banco de trabajo mm

1200×280

Recorrido de la mesa de trabajo (longitudinal/transversal/vertical) mm

X/700 Y/300 Z/450

Distancia del centro del husillo al plano del brazo superior mm

175

Mesa de trabajo avance motorizado longitudinal/transversal mm/min

22-555 (nivel 8) 810 (rápido)

Velocidad de elevación motorizada vertical de la mesa de trabajo mm/min

560

Número/ancho/espaciado de ranura en T de la mesa de trabajo mm

14/3/70

Potencia del motor de accionamiento principal en kW

1,5/2,2 (de pie); 2,2 (acostado)

Potencia del motor de avance motorizado de banco w

750

Plataforma elevadora potencia del motor de alimentación de elevación w

750

Potencia del motor de la bomba de enfriamiento w

40

Peso neto/peso bruto de la máquina kg

1450/1560

Dimensiones (mm)

1680×1480×2250

número de serie

nombre

modelo

cantidad

1

portabrocas

16 libras

1

2

llave Allen

5#

3

3

cuña de hierro

1

4

Manga reductora

M T4/3    M T4/2

Cada 1

5

barra de acoplamiento

2

6

Adaptador de husillo

1

7

Llave inglesa tonta

S21-24

1

8

Mandril de fresado

M  T4

1

9

Barra de herramientas de mandrilado

1

10

manija de agitación

1

11

Alicates de punta plana

160

1

12

Mandril de fresa horizontal

1 juego

13

Instrucciones, certificado

1 artículo

14

Lista de embalaje, nota de entrega

1 artículo
