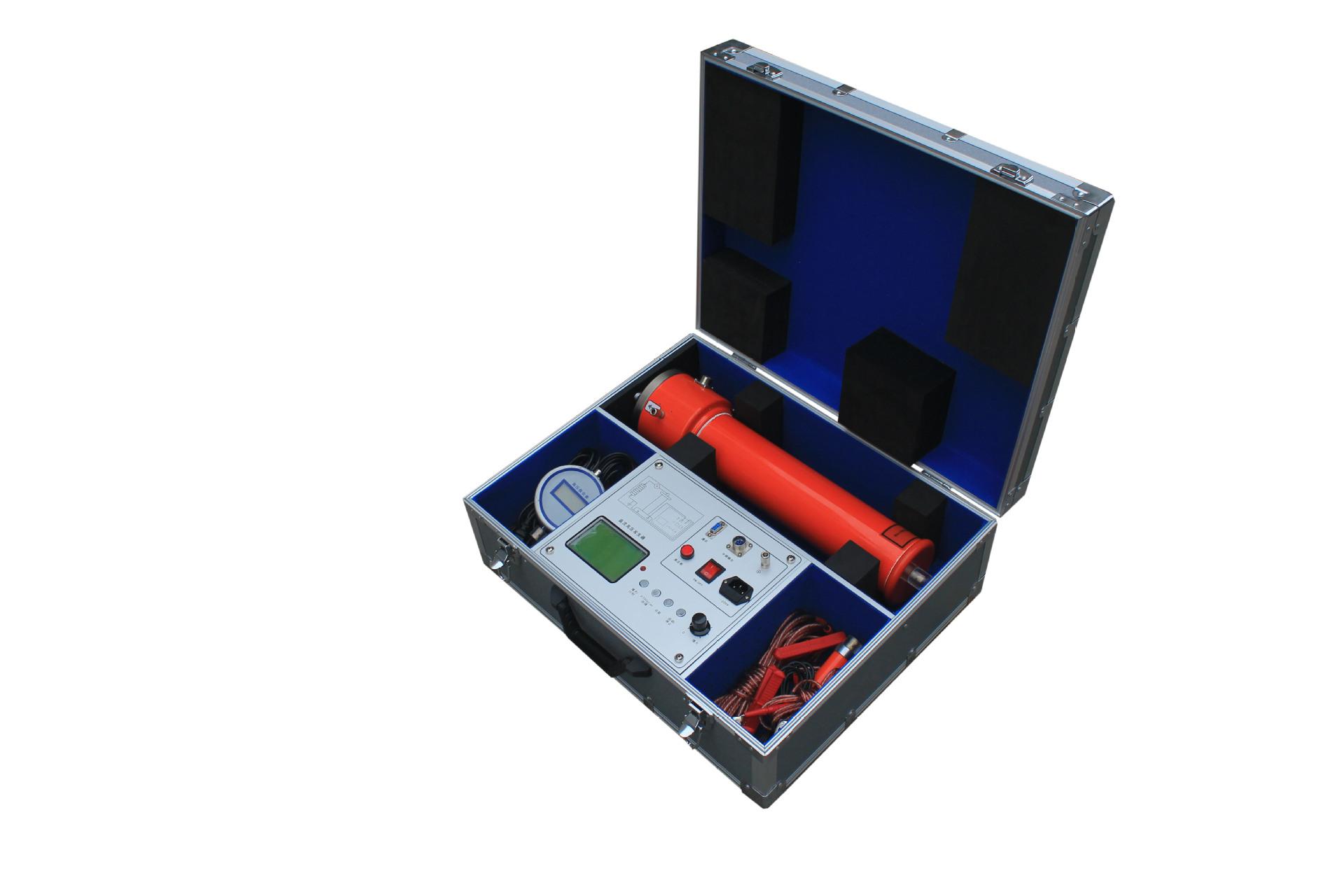

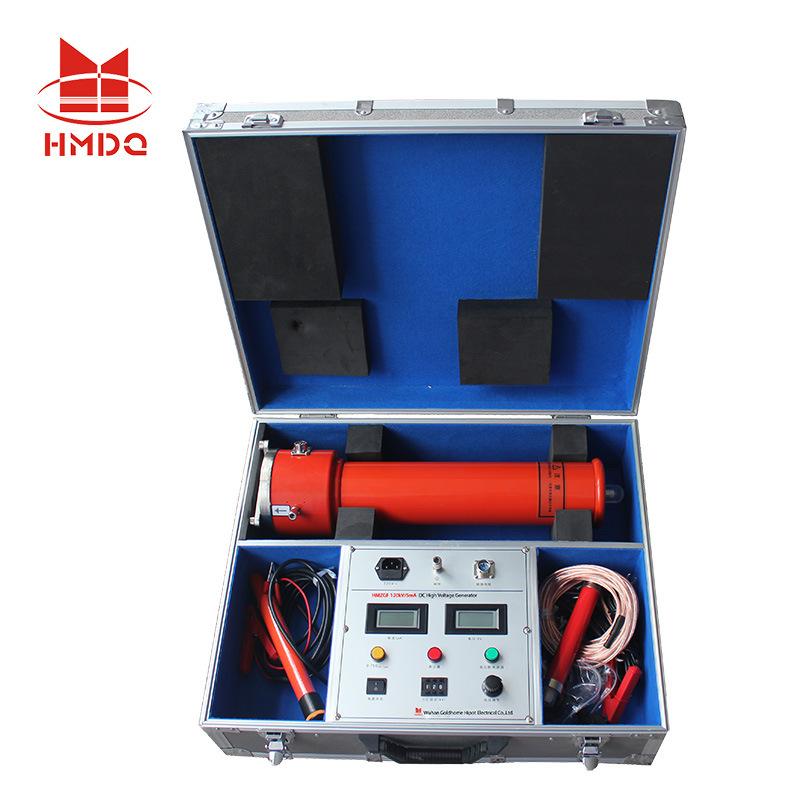

Generador de alto voltaje de CC Guodian Huamei HMZGF-120kV/5mA

1. Ámbito de aplicación

El probador de alto voltaje de CC HMZGF-120kV/5mA es principalmente adecuado para departamentos de energía, minería e industria, metalurgia, acero y otros departamentos de energía empresarial para realizar pruebas de tensión soportada de CC o pruebas de corriente de fuga de CC en pararrayos de óxido de zinc, cables de alimentación, transformadores, interruptores automáticos, generadores y otros equipos eléctricos de alto voltaje.

2. Características técnicas

• El chasis adopta un chasis portátil, que es fácil de transportar.
• La tecnología AIPWM se utiliza para corregir la linealidad imprecisa del PWM, mejorando considerablemente la precisión. El coeficiente de ondulación es ≤1 %.
• AIFunción de medición de descargadores de óxido de zinc y transformadores sumergidos en aceite. Permite guardar directamente el informe experimental, con una precisión ≤0,5 %. Mantiene la corriente manual a 0,75 UDC 1 mA.
• La tecnología de IA se utiliza para configurar la protección contra sobretensión y sobrecorriente, solucionando el problema de que el interruptor digital solo podía configurar el valor de tensión, pero no el valor de corriente ni la deriva de tensión. Error ≤1 %.
• Regulación de voltaje suave de rango completo, precisión de regulación de voltaje ≤1%, estabilidad ≤1%, error de voltaje y corriente ≤1,0% ±1 palabra
• Con tiempo total T1 y tiempo segmentado T2, así como función de temporización bajo cualquier tensión y corriente.
• El instrumento ha añadido funciones de calendario perpetuo y hora.

3. Parámetros técnicos

• Voltaje de salida 120kV
• Corriente de salida 5mamá
• Potencia de salida 600Yo
• Corriente de carga 5mamá
• Peso de la caja de control 16kilogramo
• Peso del multiplicador: 5.8kilogramo
• Especificación del cilindro multiplicador de presión Ф110 580mm
• Error de medición de voltaje 1.0% (escala completa) ±1 dígito
• Error de medición de corriente 1.0% (escala completa) ± 1 palabra
• Error de ajuste de sobretensiónLa protección contra sobretensión se configura mediante un código de marcación, que es claro a simple vista (precisión≤1.0％）
• Error de conmutación de 0,75 Botón táctil único de alta precisión de 0,75 UDC-1 mA (precisión ≤1,0 %)Adecuado para pruebas de pararrayos de óxido de zinc.
• Factor de corrugación ≤ 0,5%
• Modo de trabajo: uso intermitente: carga nominal 30 minutos
• 1,1 veces la tensión nominal: 10 minutos
• Temperatura ambiente de trabajo: -10℃～+40℃
• Humedad relativa: no más del 85% cuando la temperatura ambiente es de 25 ℃ (sin condensación)
• Altitud: por debajo de 1500 metros
• Con carga capacitiva: No hay límite en la capacitancia del producto de prueba
• Características estructurales: Multiplicador de tensión de aislamiento eléctrico
• Aislamiento de aire, sin preocupaciones por fugas.

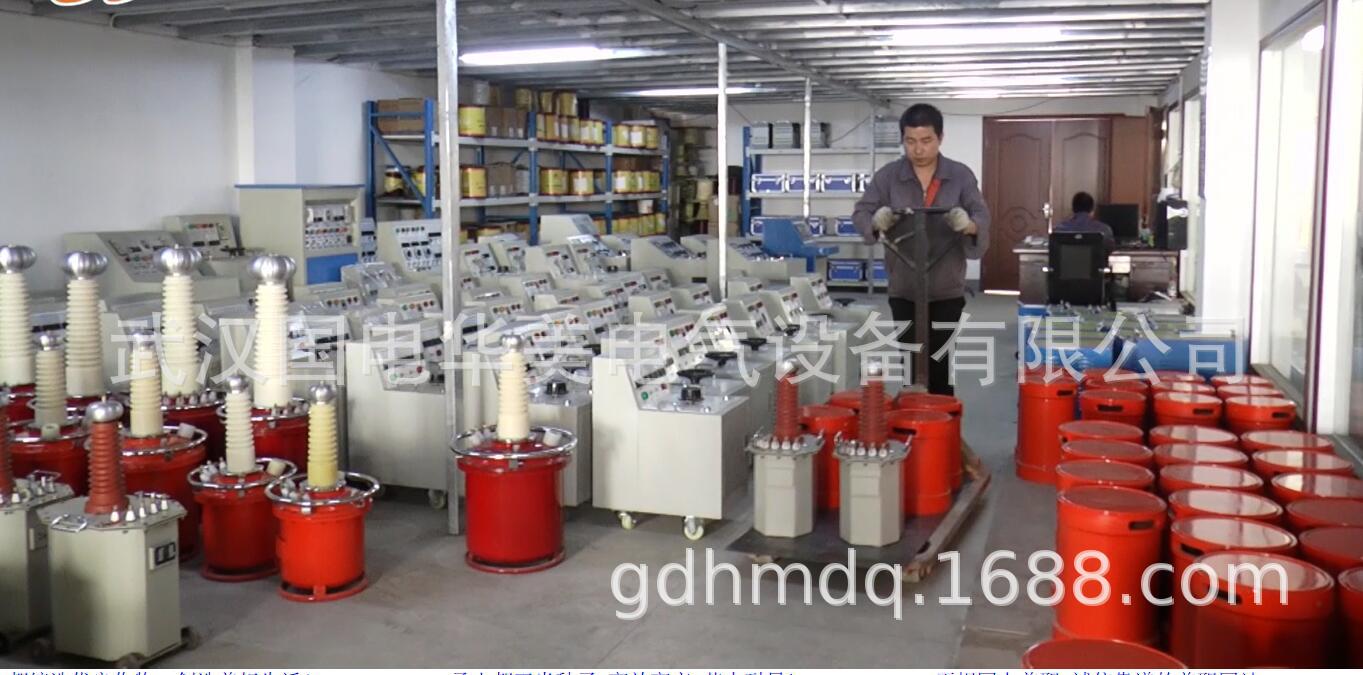

Un rincón del almacén

Un rincón del almacén

Grupo de bobinado

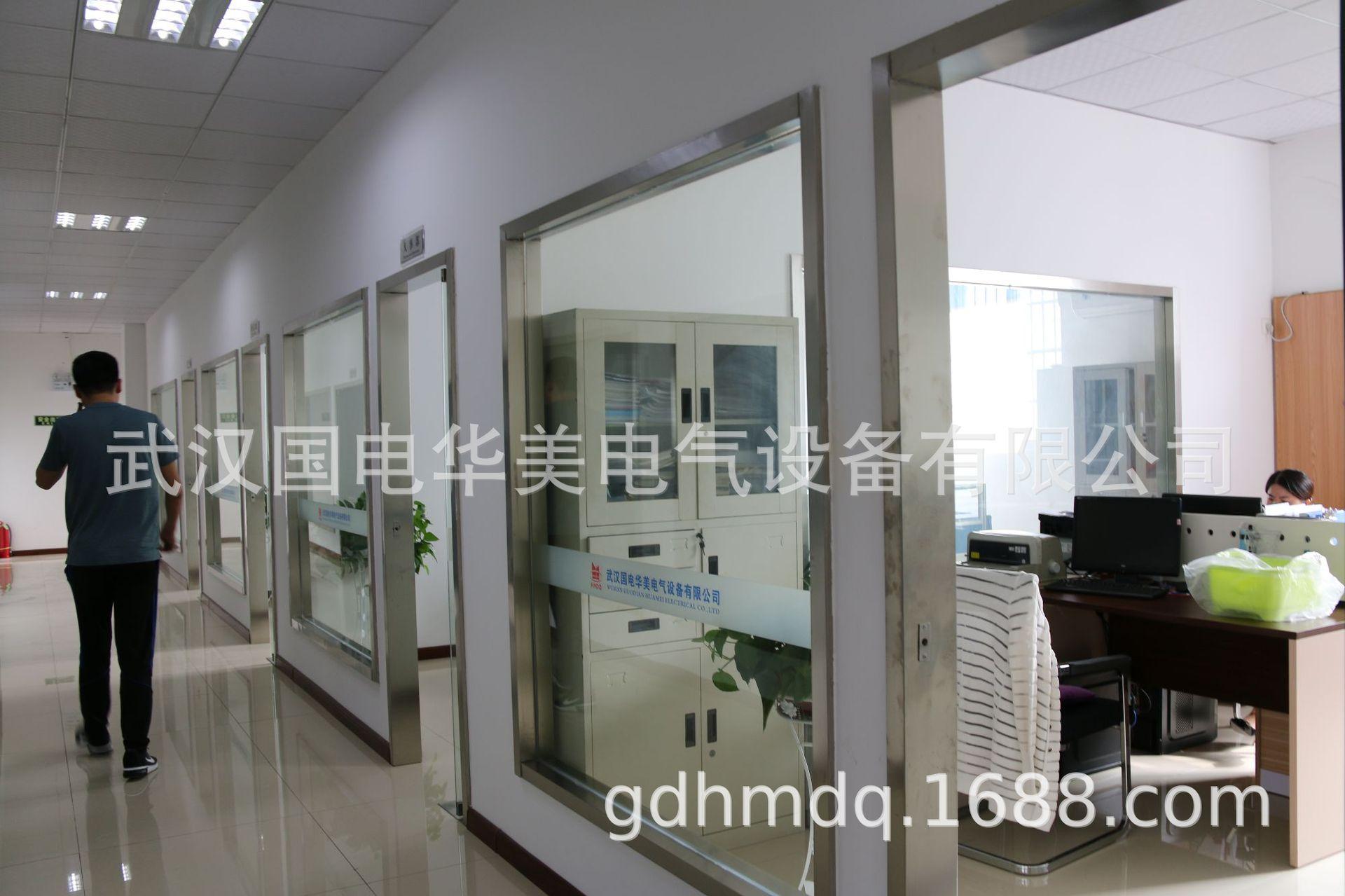

oficina
