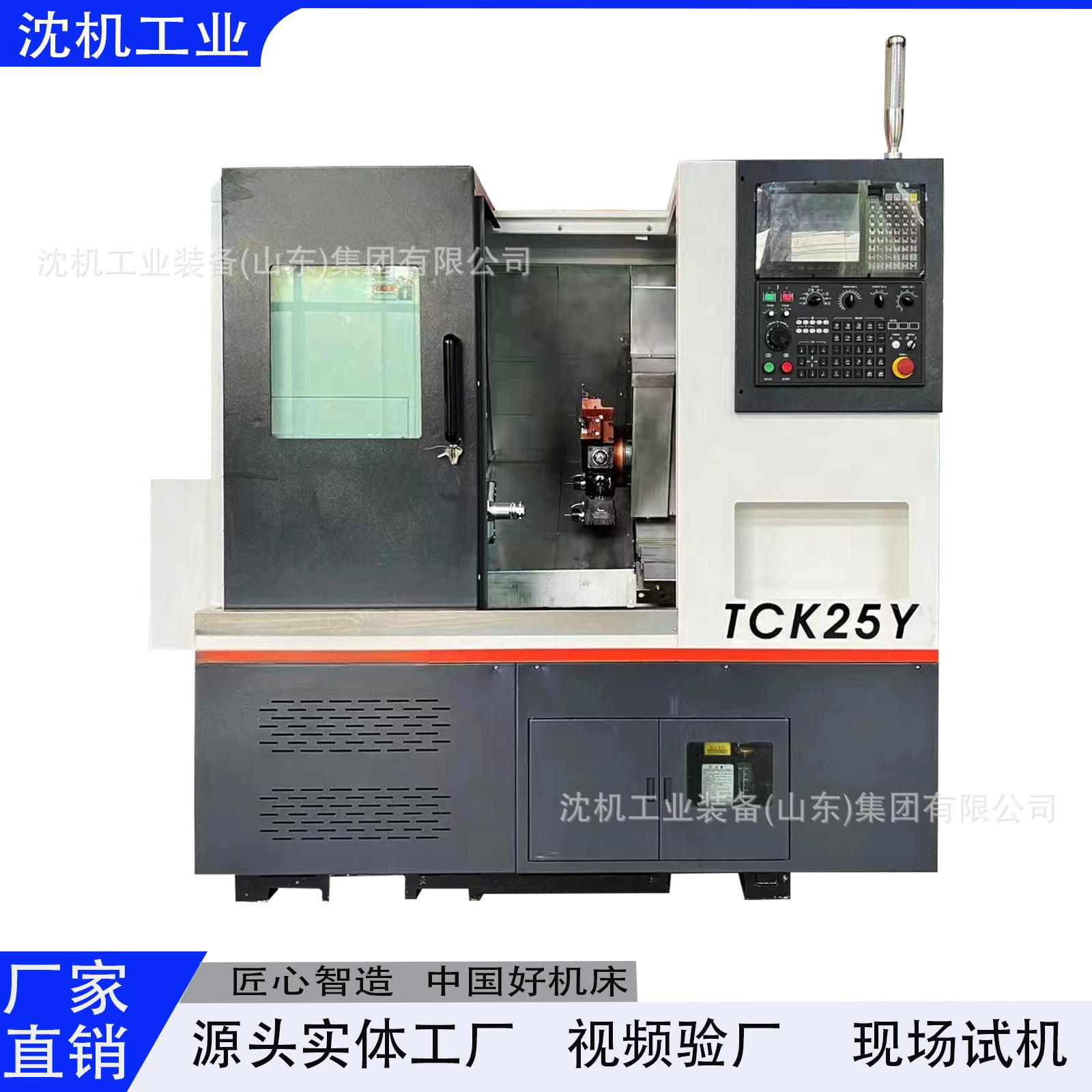

Shenji Machine Tool Supply Torneado Fresado Máquina Herramienta Compuesta Tck25Y Torno CNC Pequeño Torno Totalmente Automático

proyecto

unidad

Especificación

Observación

Diámetro máximo de rotación del lecho

mm

Φ510

Longitud máxima de corte

mm

235

Diámetro máximo de corte

mm

LáminaΦ250EjeΦ150

HorizontalPortaherramientas eléctricas de 12 estaciones

Diámetro máximo de rotación en la patineta

mm

Φ250

Tipo y código del extremo del husillo

A2-5

Diámetro del orificio del husillo

mm

Φ56

Diámetro máximo de la barra de paso

mm

Φ44

Chuck hueco disponible

Clavijero

Rango de velocidad del husillo/

Par máximo de salida del husillo

r/min/N·metro

50～4500/107

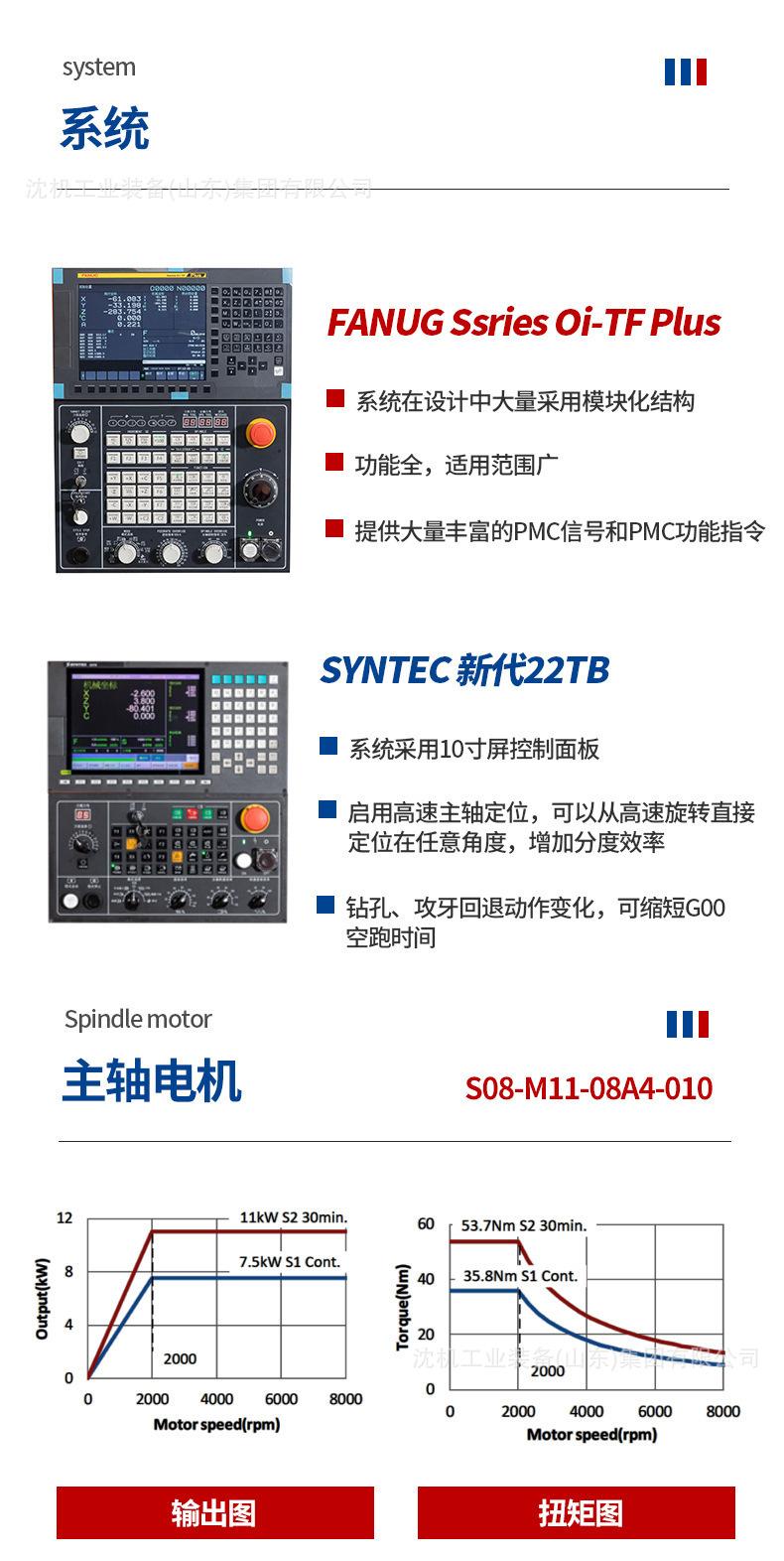

Motor principal

Potencia de salida

30minuto/continuo

kilovatios

5.5/7.5

ZJY208A-5.5AM

Mandril estándar

Diámetro del mandril

pulgada

6²

incógnitaVelocidad de desplazamiento rápido del eje

m/min

24

Guía de rodadura

ZVelocidad de desplazamiento rápido del eje

m/min

30

Guía de rodadura

Velocidad de movimiento rápido del eje Y

m/min

24

Guía de rodadura

incógnitaRecorrido del eje

mm

135

Recorrido del eje Y

mm

60（±30）

ZRecorrido del eje

mm

370

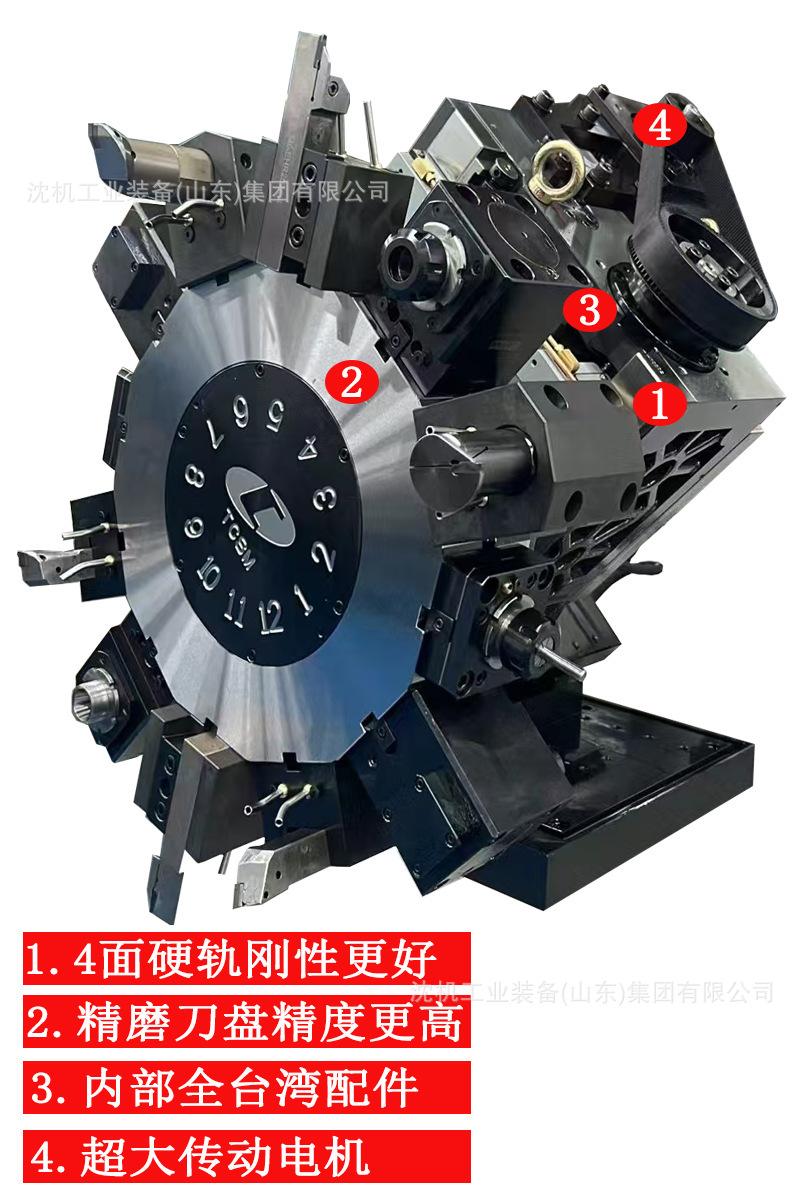

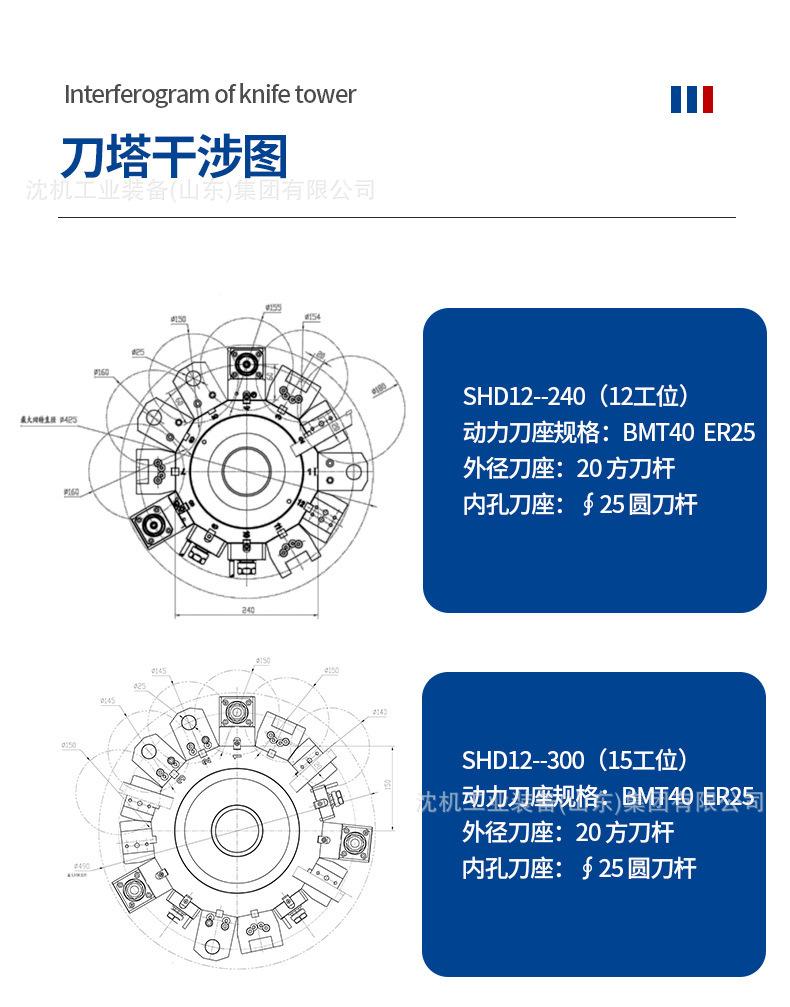

Portaherramientas estándar

Horizontal12Estación

BMT40Portaherramientas eléctrico

Tamaño de la herramienta

Especificaciones del mandril

ER20

Cuchillo redondo exterior

mm

20×20

Diámetro de la barra de mandrinar

mm

F25/F20

Relación de transmisión del portaherramientas y el cabezal de potencia

conexión directa 1:1

¿Puede la hoja elegir el cuchillo cercano?

Sí

Peso de la máquina

peso total

kilogramo

3000

capacidad de peso

lámina amable piezas

kilogramo

100(Anexo de máquinas herramientas como tarjetas)

eje amable piezas

kilogramo

250(Anexo de máquinas herramientas como tarjetas)

Apariencia de la máquina herramienta

Largo × ancho × alto

mm

1430×1025×1470

Sin transportador de virutas
