Suministros Shandong Chorro de Concreto, Chorro de Concreto de Alta Calidad para Eficiencia en el Trabajo

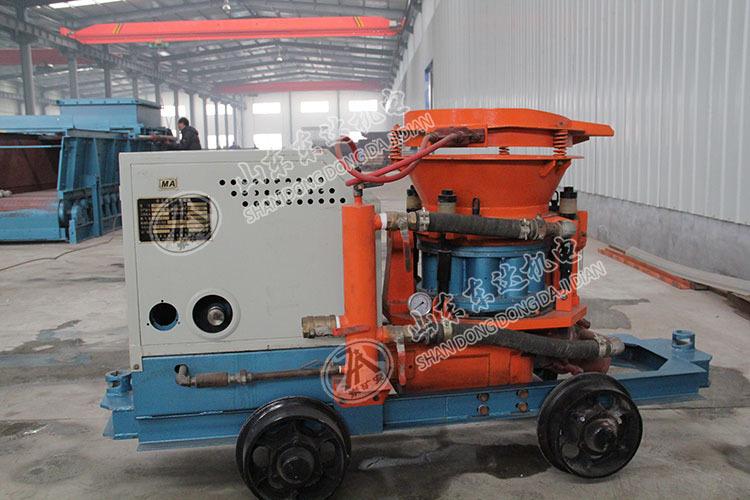

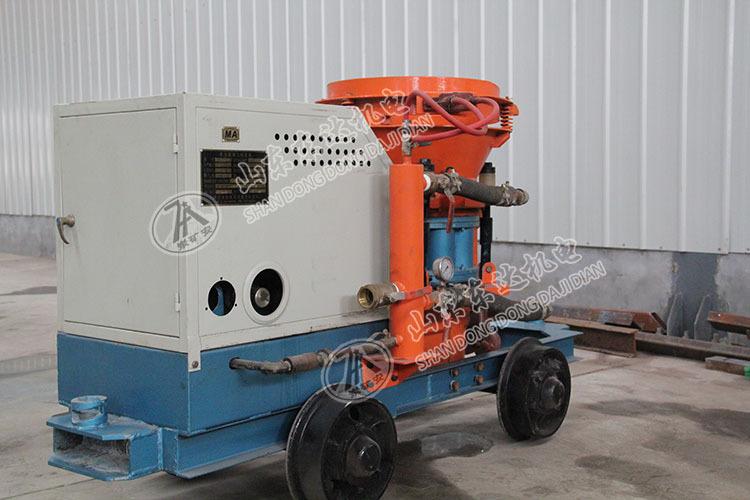

La máquina de proyección de hormigón proyectado PS5I/PS6I tiene las ventajas de tecnología avanzada, estructura razonable, rendimiento estable, operación y mantenimiento convenientes y larga vida útil. Se utiliza ampliamente en la construcción por proyección de túneles, alcantarillas, metros, proyectos hidroeléctricos, proyectos subterráneos y túneles de minas de carbón. El cuerpo del rotor es una parte importante de la máquina de proyección de hormigón. Nuestra empresa proporciona máquinas de proyección de hormigón y también proporciona productos accesorios como cuerpos de rotor. El cuerpo del rotor de la máquina de proyección es la parte central de la máquina de proyección. Hay 10 cavidades de material de caucho en el cuerpo del rotor, y la capacidad del rotor es de 9L. El diámetro exterior del rotor de la máquina de proyección PZ-5 es de 440 mm, y el diámetro exterior del rotor de la máquina de proyección PZ-7 y la máquina de proyección PZ-9 es de 480 mm.

El ciclón de la máquina de hormigón proyectado está compuesto por varias láminas de tira, bridas superior e inferior y dispositivos de fijación para formar un cono invertido. Las láminas son la generatriz,

Las bridas superior e inferior son los círculos superior e inferior de un cono truncado. En la sección transversal circular, las paletas del ciclón de hormigón proyectado intersecan el círculo axial y forman un ángulo.

Las ventajas son: usar el ciclón puede mejorar la rotación del flujo de aire en el ciclón, reducir la resistencia del ciclón y mejorar la eficiencia de separación del ciclón.

El ciclón de la máquina de pulverización puede mejorar la eficiencia de separación en un 5%-10% y reducir la pérdida de presión en un 20%-50%. El ciclón de poliuretano es un recipiente cónico con una parte cilíndrica.

La parte cónica interna del cono se llama cavidad líquida. En el exterior del cono hay una tubería de entrada de líquido, que está conectada a la cavidad líquida en dirección tangencial. La parte superior del recipiente es el puerto de rebose, y la parte inferior es el puerto de flujo inferior (también llamado puerto de descarga).

Un tubo redondo hueco se extiende desde la parte superior hasta la cámara de líquido a lo largo del eje del ciclón. Este tubo redondo se llama tubo de rebose, también llamado orientador ciclónico. El canal de rebose formado en su interior permite que la lechada se desborde y se descargue.

El tamaño del ciclón de poliuretano se determina por el diámetro interior máximo del cono.

Tenemos varios modelos de máquinas de proyección de hormigón, máquinas de proyección húmeda, máquinas de gunitado y accesorios disponibles en stock.

Accesorios para máquina de hormigón proyectado: cámara de material de goma, resorte de goma, tolva, criba, cuerpo del rotor, boquilla, asiento de boquilla, codo de goma, revestimiento de acero resistente al desgaste, placa de sellado de goma, carcasa cónica, tubería de hormigón proyectado, ciclón, placa de ventilador, compresor de aire, bomba de acelerante, dispositivo de sujeción, vibrador, conector rápido y asiento de conector y otros accesorios. Esta máquina consta principalmente de cuatro partes: sistema de potencia mecánica, sistema de alimentación, sistema de suministro de aire y sistema de adición de acelerante.

(1) Sistema de potencia mecánica: impulsa principalmente el rotor para girar a través del eje de salida después de que la potencia mecánica generada por el motor de accionamiento se desacelera y el torque aumenta a través de la caja de cambios.

(2) Sistema de alimentación: compuesto principalmente por tolva, vibrador, cuerpo del rotor, etc.

(3) Sistema de suministro de aire: Este sistema se compone principalmente de la tubería de entrada de aire principal, la tubería de desviación, el manómetro, la ruta de barlovento, la ruta de sotavento, la ruta de aire auxiliar, válvulas y tuberías.

(4) Sistema de adición de acelerador: compuesto principalmente por bombas dosificadoras, tuberías de unión, etc.
