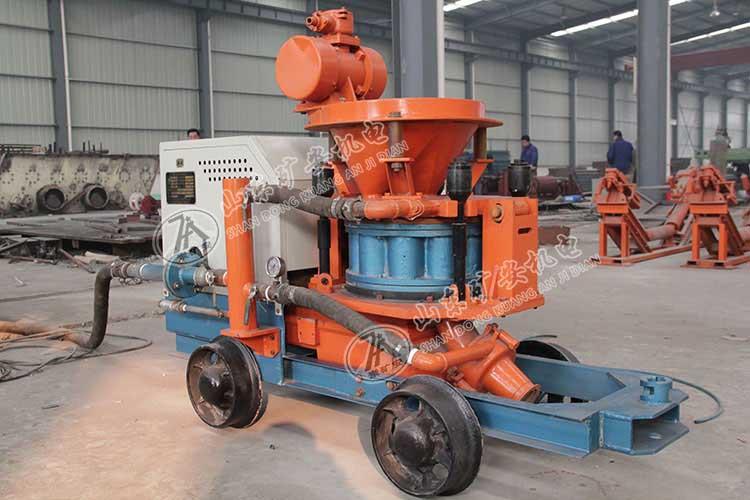

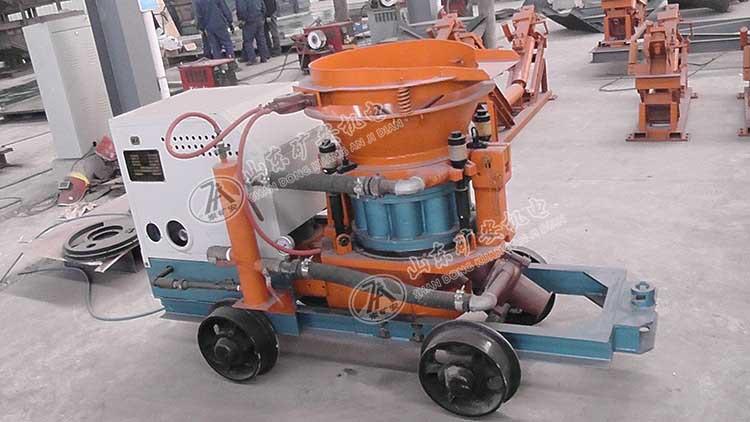

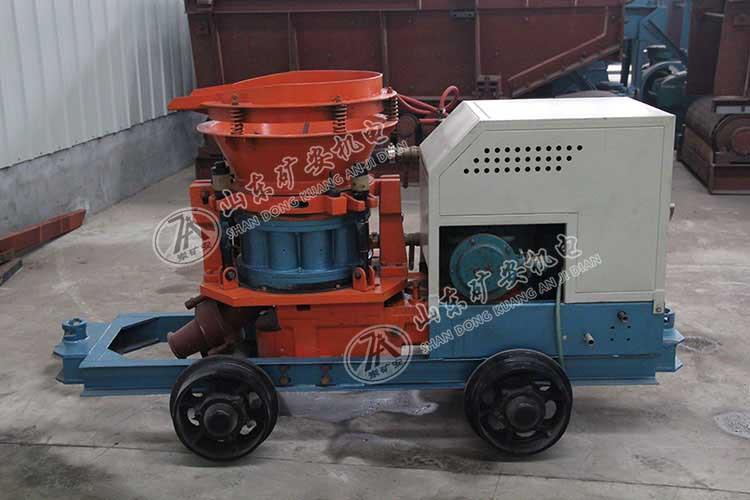

La máquina de proyección de hormigón proyectado PS5I tiene las ventajas de tecnología avanzada, estructura razonable, rendimiento estable, operación y mantenimiento convenientes y larga vida útil. Se utiliza ampliamente en la construcción por proyección de túneles, alcantarillas, metros, proyectos hidroeléctricos, proyectos subterráneos y túneles de minas de carbón.

La máquina de proyección de hormigón húmedo consta principalmente de cuatro partes: sistema de potencia mecánica, sistema de alimentación, sistema de suministro de aire y sistema de adición de acelerador.

Sistema de potencia mecánica: impulsa principalmente la potencia mecánica generada por el motor de accionamiento para girar a través del eje de salida después de que la potencia mecánica se reduce en velocidad y el torque aumenta a través de la caja de cambios.

Sistema de alimentación: consta principalmente de tolva, vibrador, cuerpo del rotor, etc.

Sistema de suministro de aire: Este sistema se compone principalmente de tubería de entrada de aire principal, tubería de desviación, manómetro, ruta de barlovento, ruta de sotavento, ruta de aire auxiliar, válvulas y tuberías.

Sistema de adición de acelerador: compuesto principalmente por bombas dosificadoras, tuberías de unión, etc.

Sistema de potencia mecánica: impulsa principalmente la potencia mecánica generada por el motor de accionamiento para girar a través del eje de salida después de que la potencia mecánica se reduce en velocidad y el torque aumenta a través de la caja de cambios.

Sistema de alimentación: compuesto principalmente por tolva, vibrador, cuerpo del rotor, etc. El material mezclado según la proporción, bajo la vibración forzada del motor de vibración, ingresa a la cavidad del rotor a través de la criba. Posteriormente, el material mezclado en el cuerpo del rotor se presiona en el ciclón mediante aire comprimido. El ciclón se conecta al tubo de arenado mediante un conector rápido, y el extremo del tubo de arenado se conecta al asiento de la boquilla y a la boquilla, y se pulveriza sobre la superficie a pulverizar a través de la boquilla.

Sistema de suministro de aire: Este sistema se compone principalmente de la tubería principal de entrada de aire, la tubería desviadora, el manómetro, la vía de aire superior, la vía de aire inferior, la vía de aire auxiliar, válvulas y tuberías. El aire comprimido ingresa a la tubería desviadora a través del conducto de aire principal y se divide en tres vías por la tubería desviadora. Una vía ingresa a la cavidad del material del cuerpo del rotor a través del conducto de aire superior para presionar el material hacia el ciclón. La otra vía ingresa directamente al ciclón. Los dos flujos de aire juntos soplan el material mezclado a la superficie de pulverización a través de la tubería de transporte. El tercer flujo de aire (llamado vía de aire auxiliar) separado por la tubería desviadora transporta el agente de fraguado rápido descargado por la bomba dosificadora a través de la válvula manual y la válvula unidireccional.

Sistema de adición de acelerador: compuesto principalmente por bomba dosificadora, tuberías de unión, etc. La bomba dosificadora envía el acelerador a la boquilla a través de la tubería para mezclarlo con el material mezclado de acuerdo con la salida establecida.
