Introducción del producto de soporte de acero en forma de U:

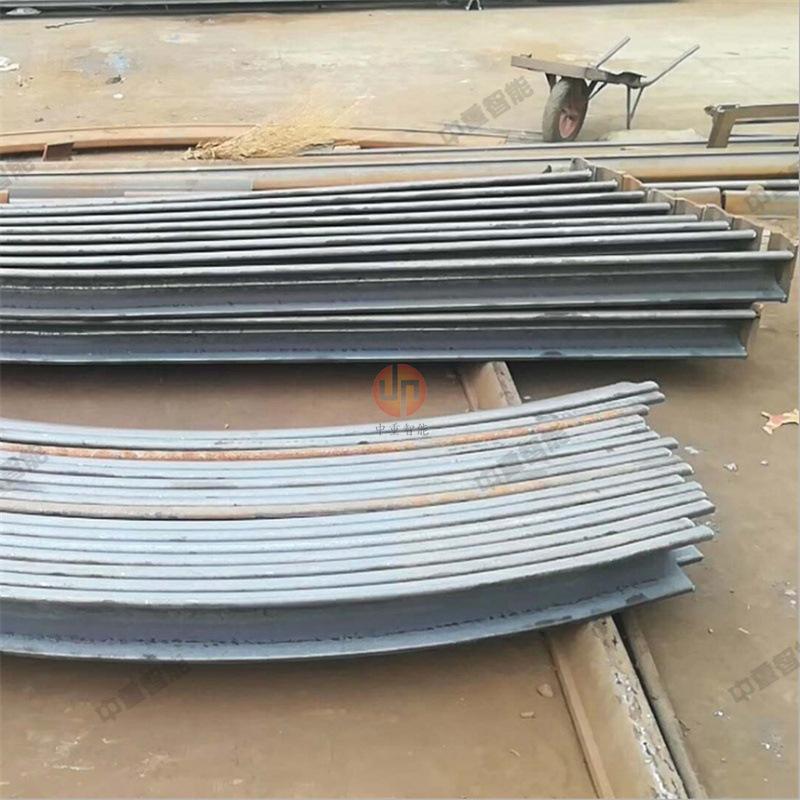

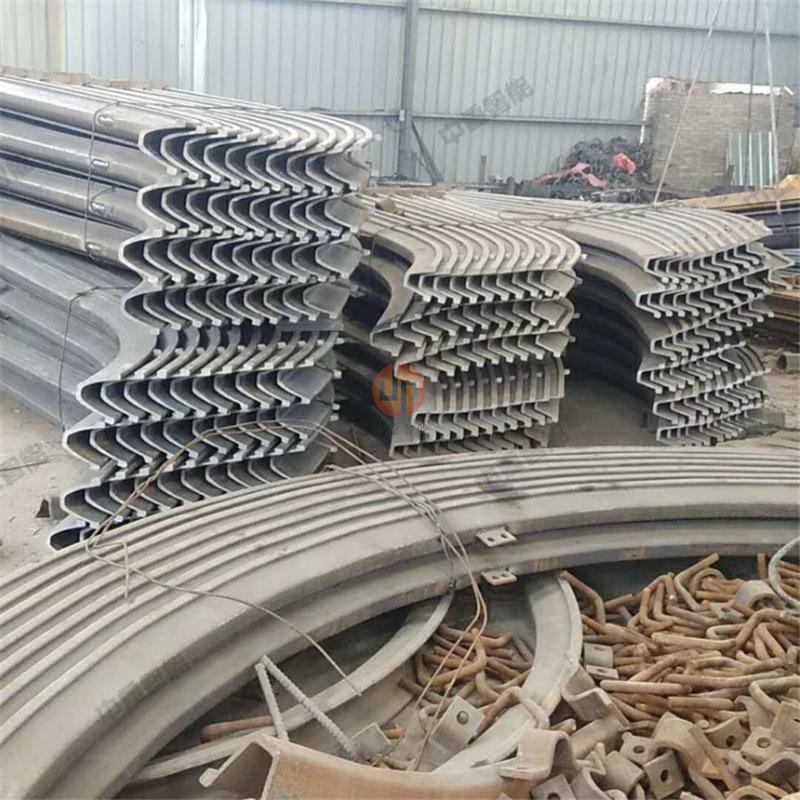

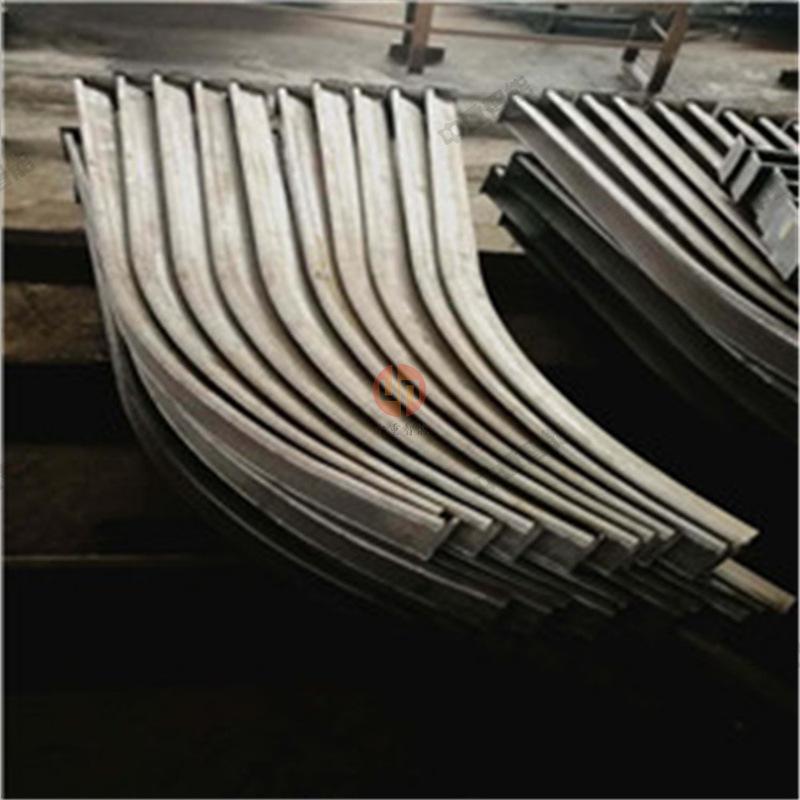

El soporte de acero en forma de U es un tipo de acero con una sección transversal similar a la letra "U" inglesa. La forma de la sección transversal, los parámetros geométricos y el material del acero en forma de U producido en cada país varían. Actualmente, los modelos de acero en forma de U producidos en China incluyen principalmente los modelos U18, U25, U29 y U36. Entre ellos, el U18 y el U25 se colocan en la cintura, mientras que el U29 y el U36 se colocan en la oreja. El modelo U18 rara vez se produce debido a su baja capacidad de carga.
Los soportes de acero en forma de U ofrecen las ventajas de una alta fuerza de soporte inicial, una gran resistencia, una fácil instalación y una alta resistencia a la deformación. Por lo tanto, se utilizan a menudo para fabricar soportes metálicos retráctiles para túneles, como soporte para túneles mineros, soporte secundario para túneles mineros y soporte para túneles de montaña.
El uso de soportes de acero en forma de U reduce eficazmente la ocurrencia de derrumbes, desconchamientos y otros accidentes, es seguro y confiable, y mejora la estabilidad del sistema de ventilación de la mina. El uso de soportes retráctiles de acero en forma de U ha solucionado mejor el problema del soporte de túneles.
Composición de la estructura de soporte de acero en forma de U:
1. Viga superior.

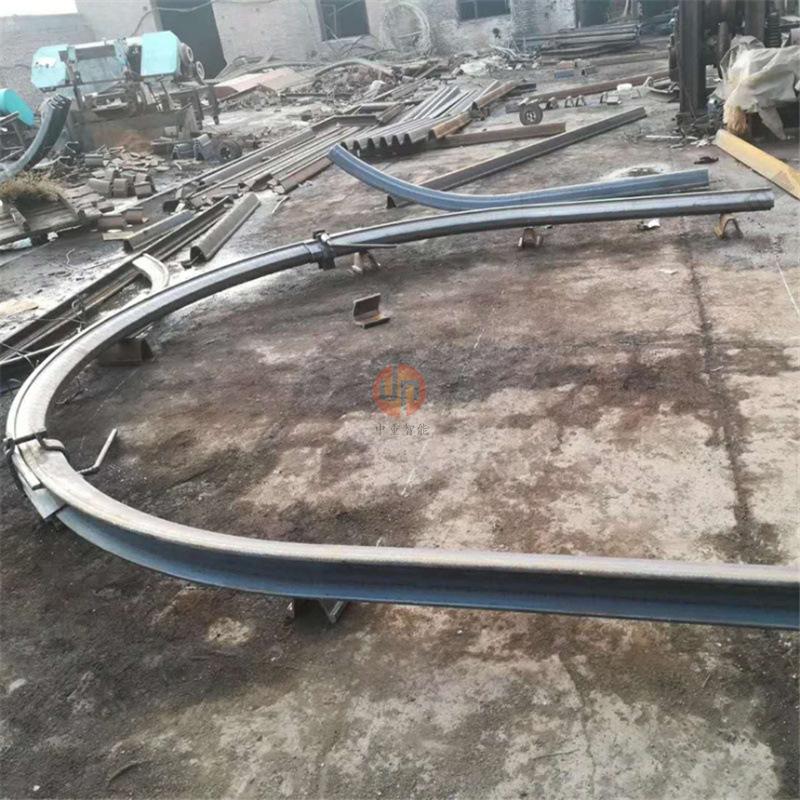

La viga superior tiene forma de arco y su número se puede dividir en una sección o en varias secciones dependiendo del tamaño de la sección del túnel, la tensión en el soporte y las condiciones de transporte.
2. Patas de columna.
Existen tres tipos de patas de columna. Una es aquella en la que la parte superior tiene forma de arco y la inferior es un segmento recto; la segunda es aquella en la que es completamente curva y tiene un solo radio de curvatura; la tercera es aquella en la que es completamente curva, pero tiene dos radios de curvatura. Bajo las patas de la columna hay una base soldada, cuyo tamaño depende de la suavidad y dureza de la placa inferior.
3. Conectores.
El conector es un dispositivo de sujeción entre las secciones del soporte. Permite conectar las secciones. También comprime las uniones de las dos secciones de acero conectadas para proporcionar una fuerza de pretensado que genere fricción entre los aceros en forma de U, garantizando así una resistencia de trabajo y una contracción determinadas del soporte arqueado.
4. Tirante entre bastidores.
La función de los tirantes entre los bastidores es mejorar la estabilidad relativa general de los soportes y conectar los soportes longitudinalmente para formar un todo.
5. Material de soporte.
El material de soporte es el material de relleno entre el soporte de acero en forma de U y la roca circundante. Su objetivo es que el soporte de acero en forma de U esté en estrecho contacto con la roca circundante, mejorando su resistencia a la tensión, aumentando su capacidad de carga y manteniendo la estabilidad de la roca circundante.
Características del producto soporte de acero en forma de U:
1. El soporte de acero en forma de U puede soportar alta presión, tiene un tiempo de soporte prolongado, es fácil de instalar y no se deforma fácilmente.
2. En comparación con otros soportes rígidos, los soportes de acero en forma de U tienen una capacidad de carga más retráctil, estable y confiable, y pueden adaptarse a la carga y deformación de las rocas blandas circundantes.
3. El soporte de acero en forma de U tiene una alta tasa de utilización de la sección transversal, fácil soporte y retorno y requiere poco mantenimiento.
4. El soporte de acero U3 tiene una alta tasa de reciclaje y reutilización, lo que reduce el uso de madera de pozo y tiene obvios beneficios ambientales.
