Soporte de marco de arco de acero en U para túneles subterráneos, marco de arco telescópico en U, soporte de losa superior de túnel, marco de arco en U U25
Variaciones
Introducción del producto de soporte de acero en forma de U:
El soporte de acero en forma de U es un soporte pasivo para minas de carbón. Tiene alta resistencia a la tracción y a la compresión, así como buena tenacidad, alta fuerza de soporte, alta resistencia de soporte y puede usarse múltiples veces. Se utiliza ampliamente en túneles mineros, especialmente en túneles profundos y complejos y túneles de vetas de carbón blando.

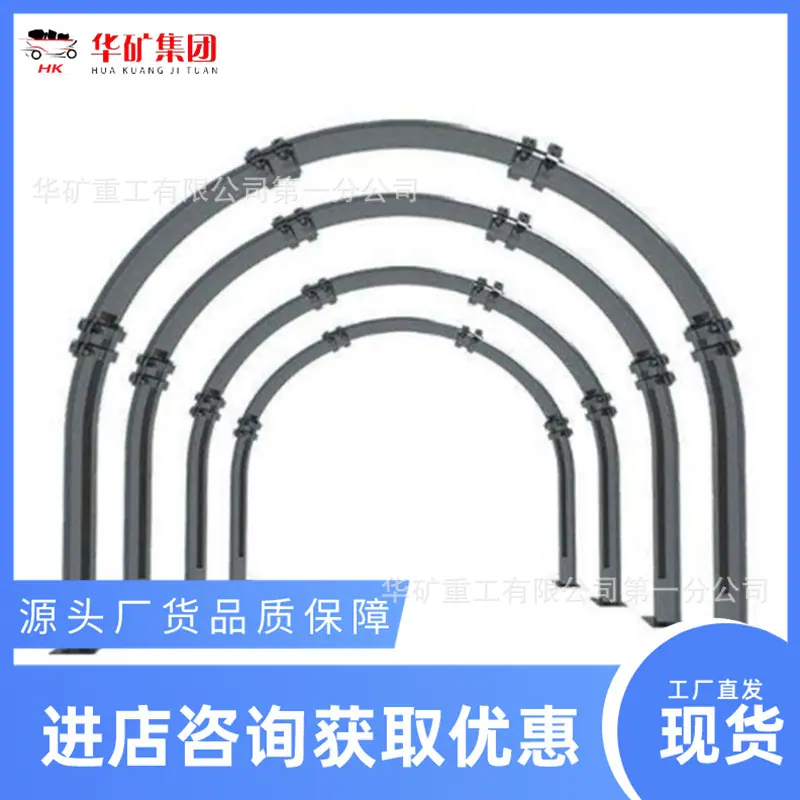

Composición de la estructura de soporte de acero en forma de U:
1. Viga superior.
La viga superior tiene forma de arco y su número se puede dividir en una sección o en varias secciones dependiendo del tamaño de la sección del túnel, la tensión en el soporte y las condiciones de transporte.
2. Patas de columna.
Existen tres tipos de patas de columna. Una es aquella en la que la parte superior tiene forma de arco y la inferior es un segmento recto; la segunda es aquella en la que es completamente curva y tiene un solo radio de curvatura; la tercera es aquella en la que es completamente curva, pero tiene dos radios de curvatura. Bajo las patas de la columna hay una base soldada, cuyo tamaño depende de la suavidad y dureza de la placa inferior.
3. Conectores.
El conector es un dispositivo de sujeción entre las secciones del soporte. Permite conectar las secciones. También comprime las uniones de las dos secciones de acero conectadas para proporcionar una fuerza de pretensado que genere fricción entre los aceros en forma de U, garantizando así una resistencia de trabajo y una contracción determinadas del soporte arqueado.
4. Tirante entre bastidores.
La función de los tirantes entre los bastidores es mejorar la estabilidad relativa general de los soportes y conectar los soportes longitudinalmente para formar un todo.
5. Material de soporte.
El material de soporte es el material de relleno entre el soporte de acero en forma de U y la roca circundante. Su objetivo es que el soporte de acero en forma de U esté en estrecho contacto con la roca circundante, mejorando su resistencia a la tensión, aumentando su capacidad de carga y manteniendo la estabilidad de la roca circundante.
Características del producto soporte de acero en forma de U:
1. El soporte de acero en forma de U puede soportar alta presión, tiene un tiempo de soporte prolongado, es fácil de instalar y no se deforma fácilmente.
2. Comparados con otros soportes rígidos, los soportes de acero en forma de U tienen una capacidad de carga más retráctil y confiable, y pueden adaptarse a la carga y deformación de rocas blandas circundantes.
3. El soporte de acero en forma de U tiene una alta tasa de utilización de la sección transversal, fácil soporte y retorno y requiere poco mantenimiento.
