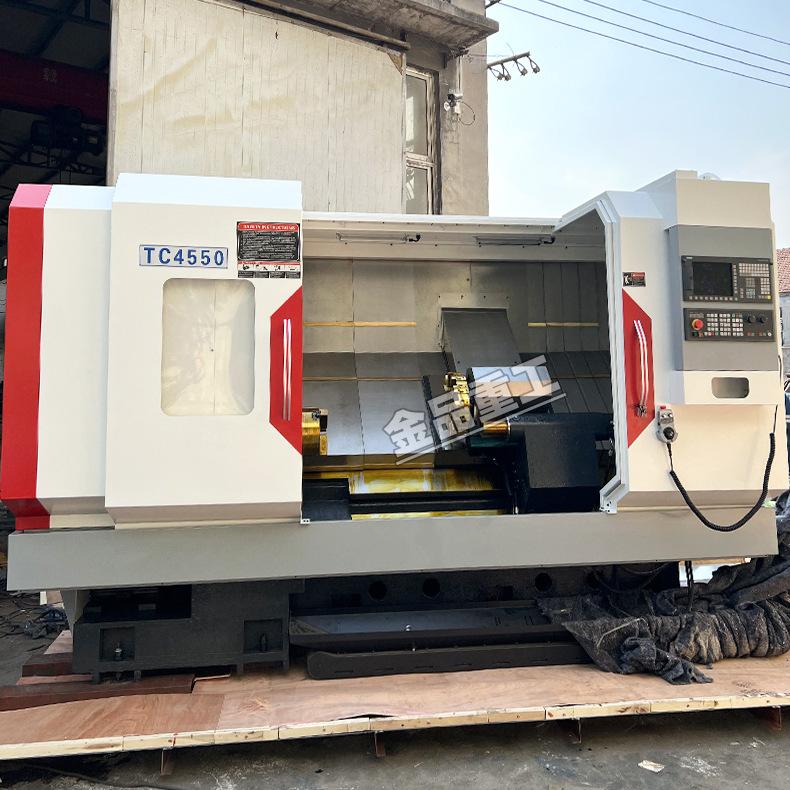

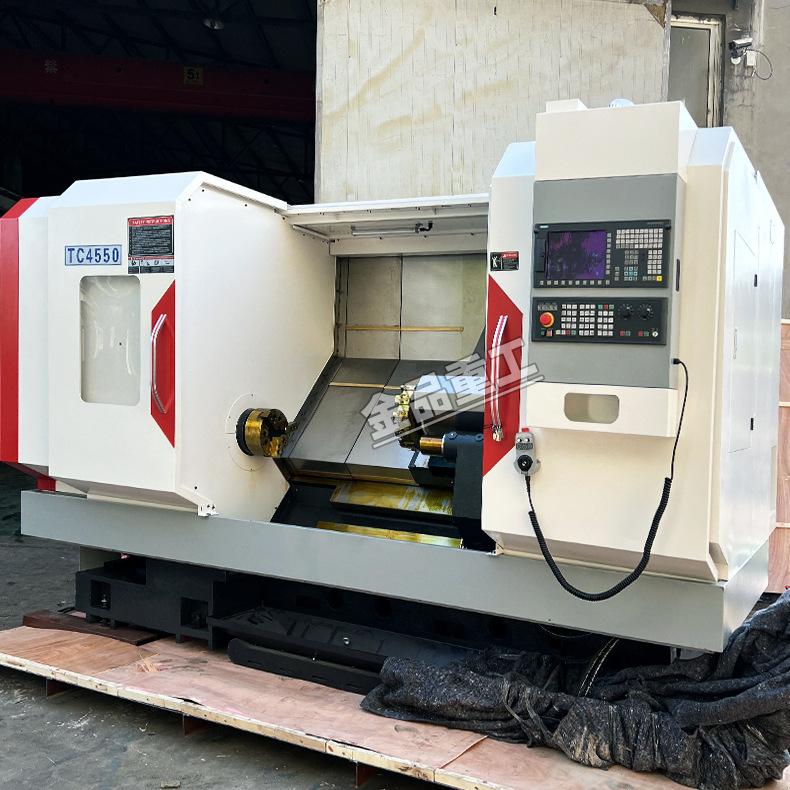

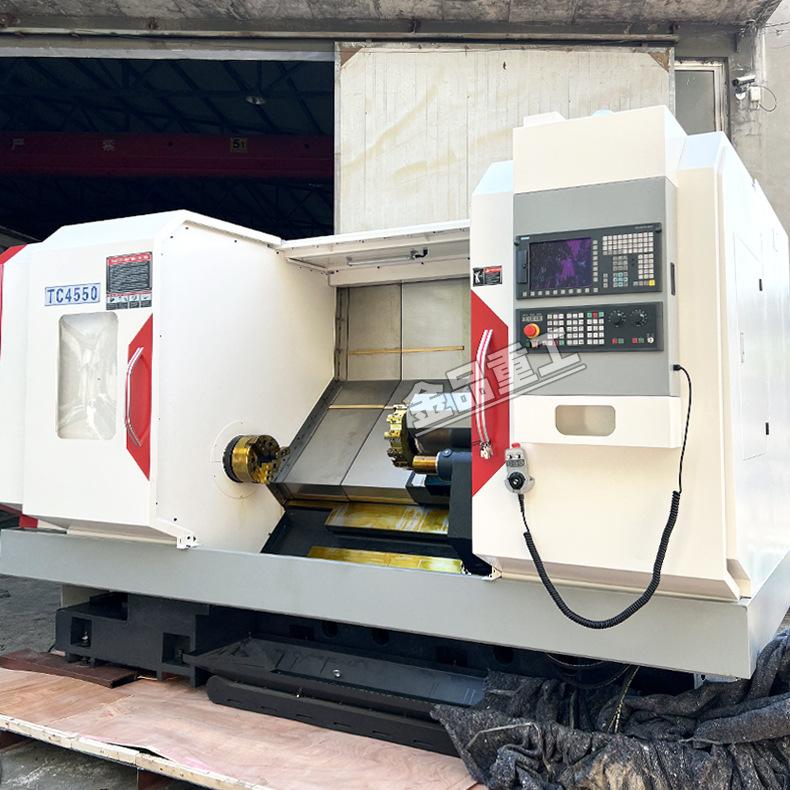

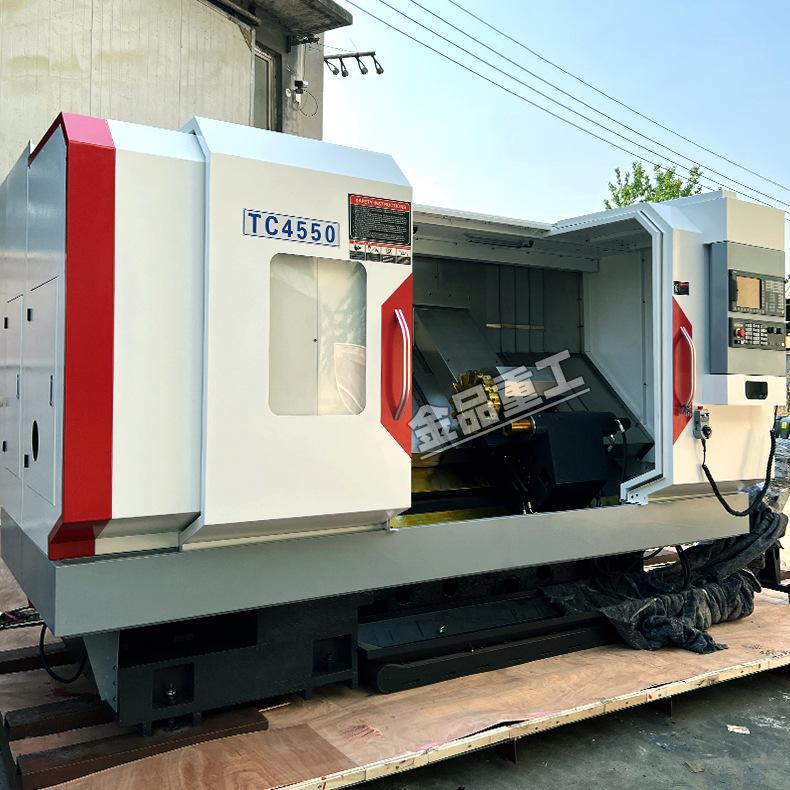

TC4550 Centro de Mecanizado de Giro y Fresado Inclinado Cuerpo Inclinado Riel Inclinado Automático CNC Centro Compuesto Horizontal CNC Torno CNC

Existen diversas especificaciones para máquinas herramienta. Para obtener información detallada sobre la configuración y los precios, contacte con nuestro personal. Opcional según sus necesidades.

Usos Principales y Características de los Tornos CNC

El torno de precisión CNC adopta una estructura de diseño de bancada inclinada a 45° y guías endurecidas. Es un torno de precisión CNC de dos ejes enlazados, alta velocidad, alta precisión, alta rigidez y rentable. Es adecuado para el procesamiento eficiente, potente y preciso de piezas de disco y eje en las industrias automotriz, aeroespacial, de defensa nacional y militar, petrolera, de maquinaria general y otras.

(1) Bancada: Las partes principales de la máquina herramienta están hechas de hierro fundido de alto rendimiento. Después del tratamiento de envejecimiento, se elimina la tensión interna del material, para que el cuerpo de la máquina herramienta pueda mantener la precisión durante mucho tiempo. La bancada adopta una estructura de caja y está densamente cubierta con nervaduras de refuerzo, lo que hace que la máquina herramienta en su conjunto tenga alta rigidez.

(2) Cabezal: Equipado con un husillo independiente de alta velocidad y precisión, y equipado con un codificador de pulsos para proporcionar retroalimentación en tiempo real al sistema sobre la velocidad del husillo. El accionamiento principal puede equiparse con un motor de husillo de frecuencia variable y servo para lograr una velocidad infinitamente variable. Los usuarios pueden elegir un eje C para lograr la función de un centro de torneado.

(3) Mecanismo de avance: Las placas de soporte del eje Z y del eje X están conectadas por guías lineales de alta precisión y alta rigidez y husillos de bolas de alta precisión. Mediante lubricación centralizada, la rigidez, el coeficiente de amortiguación de fricción y otras características estáticas del sistema de avance de la máquina herramienta se encuentran en el mejor estado, reduciendo eficazmente la deformación térmica; permitiendo que las partes móviles se muevan con precisión y a nivel microscópico. Esto es beneficioso para mejorar la precisión de posicionamiento de la máquina herramienta y la vida útil de las guías lineales.

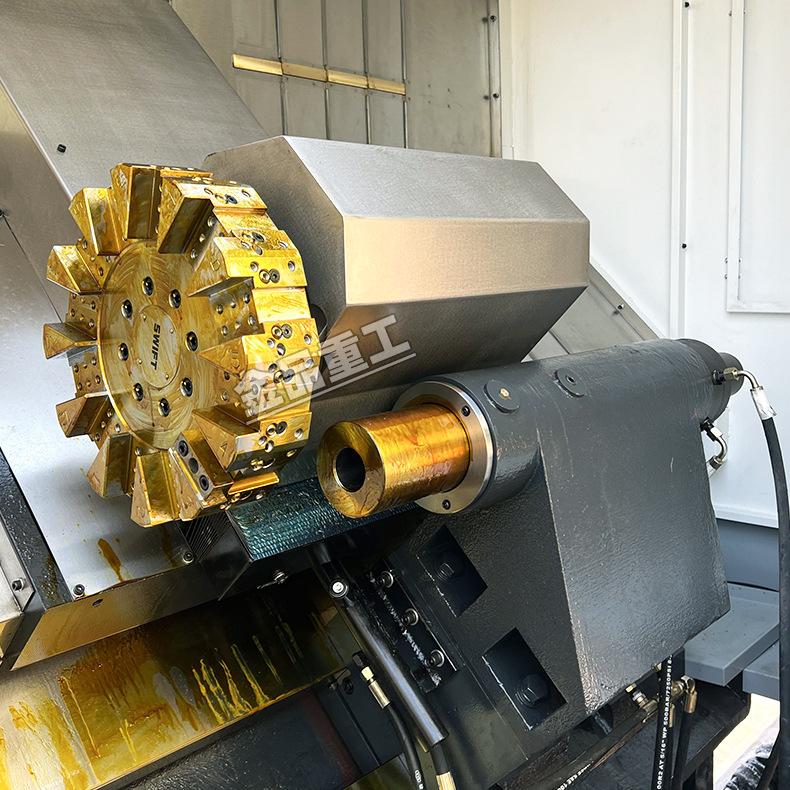

(4) Portaherramientas: Adopta una torreta hidráulica de 8 estaciones con rápida velocidad de cambio de herramienta. Puede elegir una torreta hidráulica de 8, 10, 12 estaciones o una torreta servo según las necesidades del usuario.

(5) Contrapunto: Se utiliza un contrapunto hidráulico y el movimiento del contrapunto puede ser accionado por la mesa del eje Z.

(6) Sistema de enfriamiento: enfriamiento interno.

(7) Unidad de Potencia Hidráulica: Se utiliza una estación hidráulica independiente para suministrar potencia al mandril hidráulico y al contrapunto hidráulico.

Configuración del torno:

1. Sistema CNC Guangshu GSK980;

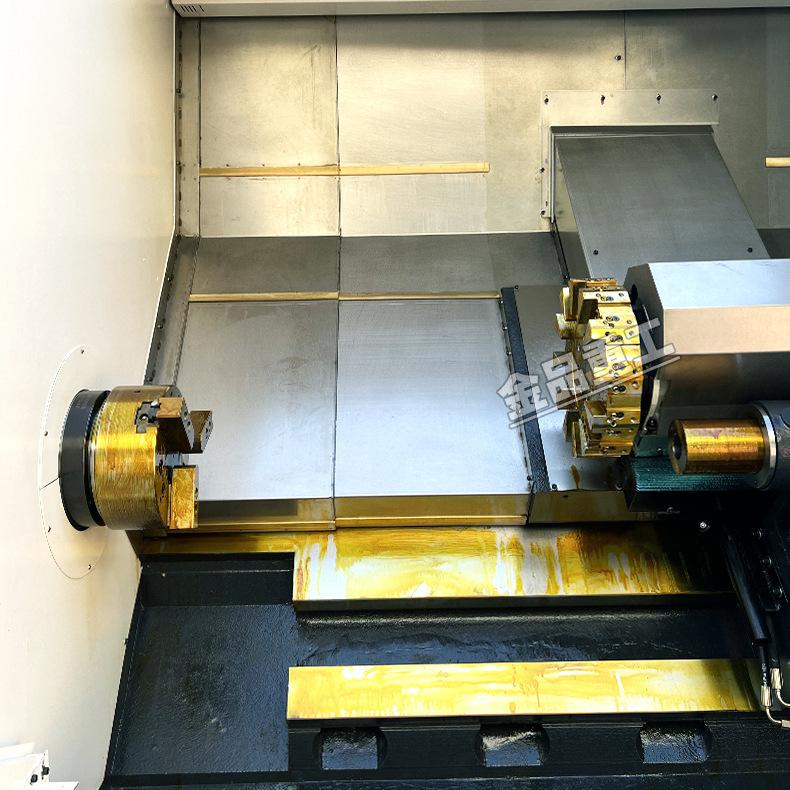

2. Mandril hidráulico hueco de tres mordazas de 10";

3. Calibre de alambre de rodillo HIWIN de Taiwán de 45 mm;

4. Husillo de bolas HIWIN 4012 de Taiwán;

5. Unidad de husillo servo de alta velocidad;

6. Torreta hidráulica de 10 estaciones de Taiwán

7. Transportador de virutas de cadena;

8. Sistema de lubricación automática;

9. Sistema de enfriamiento automático;

10. Rodamientos NSK de Japón;

11. Motor de avance servo X/Z;

12. Contrapunto hidráulico.
