Indicador de interruptor parpadeante de texto pantalla de doble cara indicador de interruptor indicador de interruptor KXB127W

Introducción del Producto Indicador de Desvío:

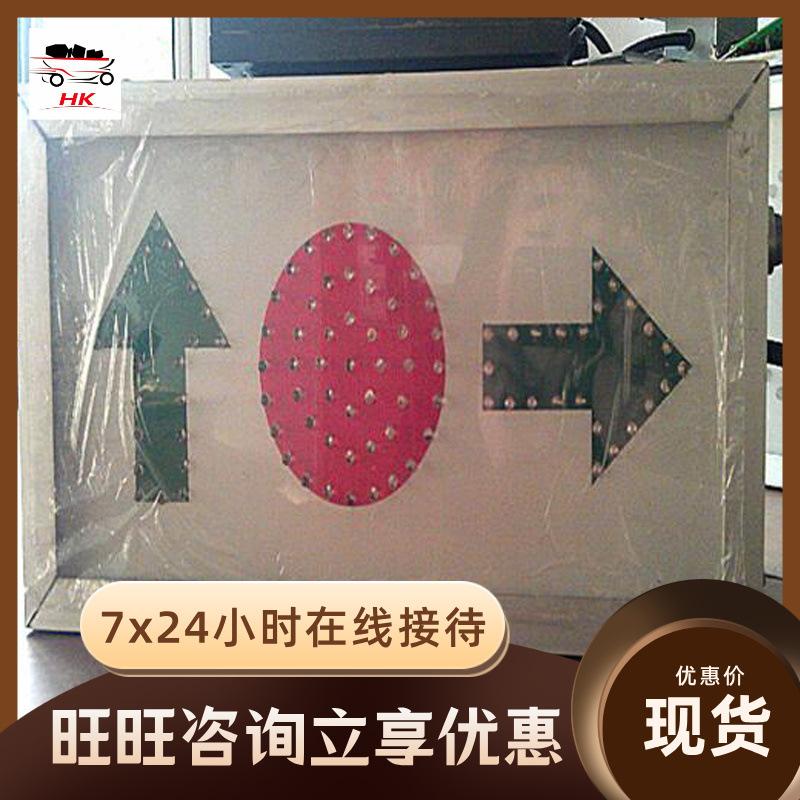

El indicador de posición de interruptor a prueba de explosiones e intrínsecamente seguro para minas es a prueba de explosiones e intrínsecamente seguro para minas. Es adecuado para interruptores de línea férrea con riesgos de explosión de gas y polvo de carbón en minas de carbón. Después de conectar el sensor de vía, el estado de trabajo se basa en la posición del interruptor de vía, y se emite un aviso de voz y una señal de visualización luminosa como indicador de posición del interruptor para advertir a peatones o vehículos para evitar accidentes. El circuito principal de este producto es un circuito a prueba de explosiones, y la pantalla luminosa y la bocina de alarma por voz son circuitos intrínsecamente seguros. El indicador de posición del interruptor consta principalmente de tres partes: la parte del circuito principal, la parte del circuito de voz y la parte de visualización. La salida de señal se divide en señales de voz y señales de visualización luminosa. La señal luminosa del indicador de posición del interruptor está compuesta por diodos emisores de luz de dos colores rojo y verde, dispuestos en forma de anillo y flecha.

Características estructurales del indicador de desvío:

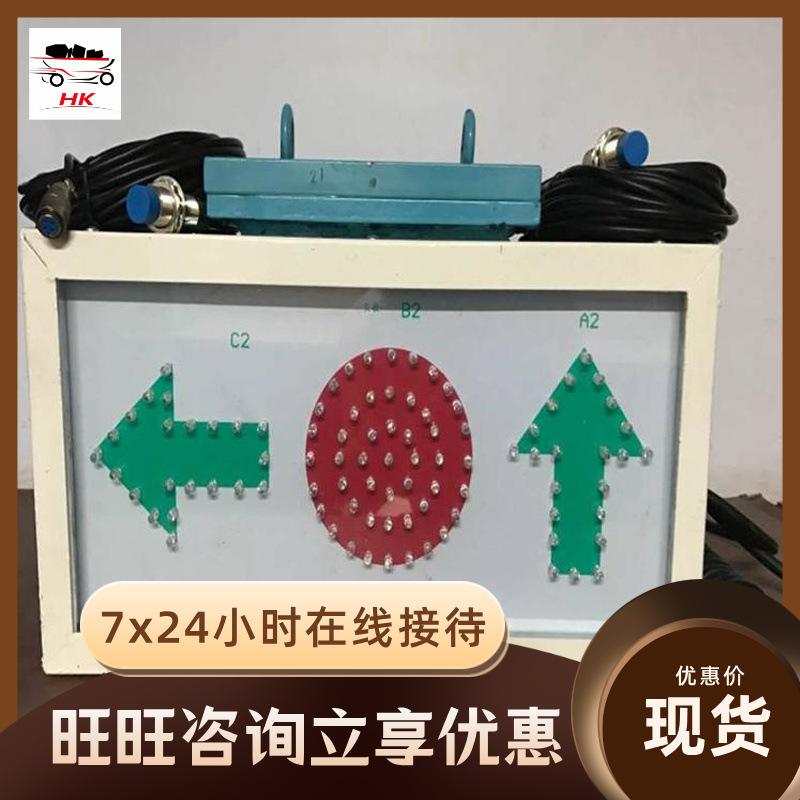

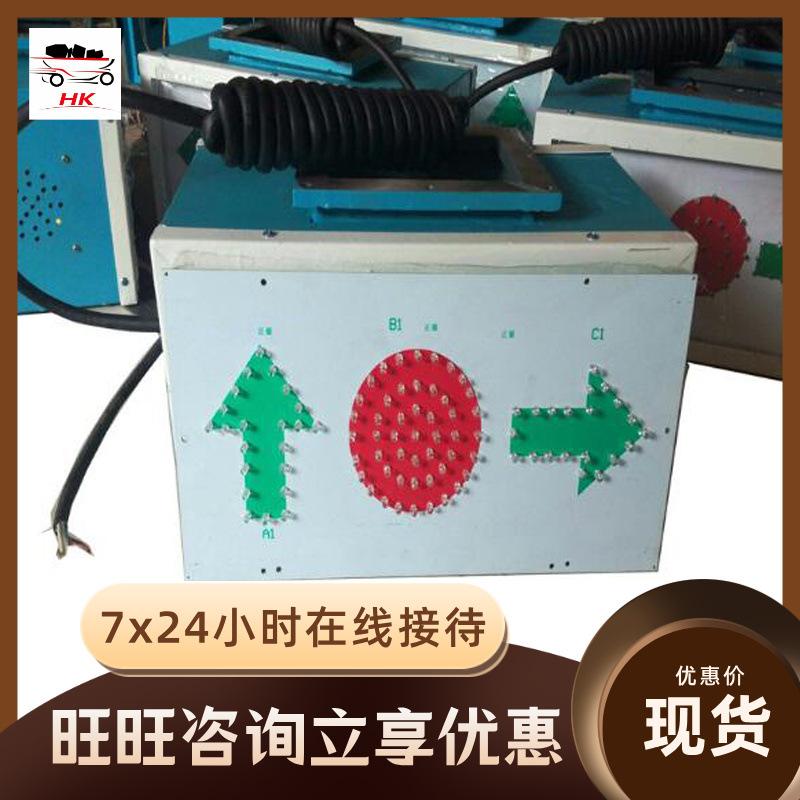

El indicador de posición de la horquilla está diseñado como a prueba de explosiones y de seguridad intrínseca, y consta de una cámara a prueba de explosiones, una cámara de seguridad intrínseca, un panel, un panel de visualización y un altavoz a prueba de agua. La cámara a prueba de explosiones y la cámara de seguridad intrínseca están conectadas a través de un bloque de terminales combinado a prueba de explosiones. Hay dos dispositivos de línea entrante a ambos lados de la carcasa, uno conectado a la cámara a prueba de explosiones y el otro conectado a la cámara de seguridad intrínseca. La cámara interior es una cámara a prueba de explosiones, que contiene la placa de circuito principal y el bloque de terminales. La cámara exterior es una cámara de seguridad intrínseca, que contiene un altavoz a prueba de agua y un panel de visualización.

Parámetros del producto indicador de desvío:

1) Tipo a prueba de llamas: Tipo minero a prueba de llamas e intrínsecamente seguro

2) Voltaje de alimentación: CA (50AZ) 127v (75%-110%)

3) El voltaje de trabajo de la parte de la pantalla LED en ambos lados de la máquina es AC10.5V, corriente: 130mA (un lado), el sensor de señal utiliza un interruptor de proximidad, el voltaje de trabajo es DC12V y la corriente es inferior a 5mA

Significado del modelo:

KX (Equipo de señal de mina) H (Indicación de señal) 1 27 (Voltaje de trabajo nominal V) C (Posición de bifurcación)

Dimensiones: 600*200*250mm

Peso: 15,5 kg
