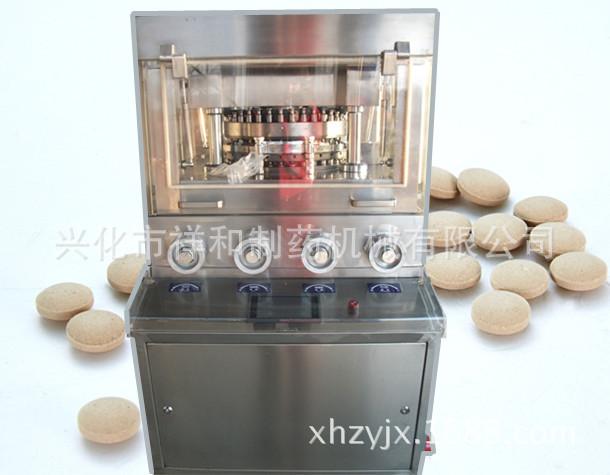

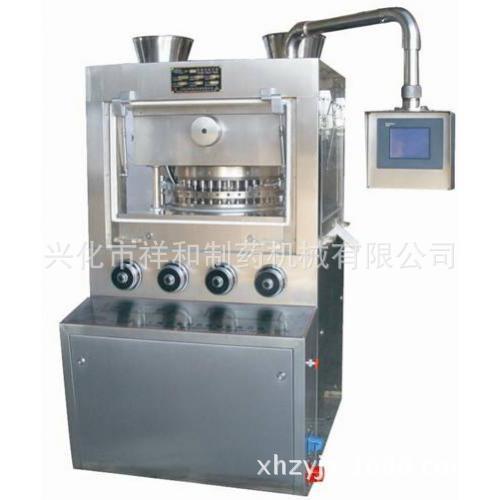

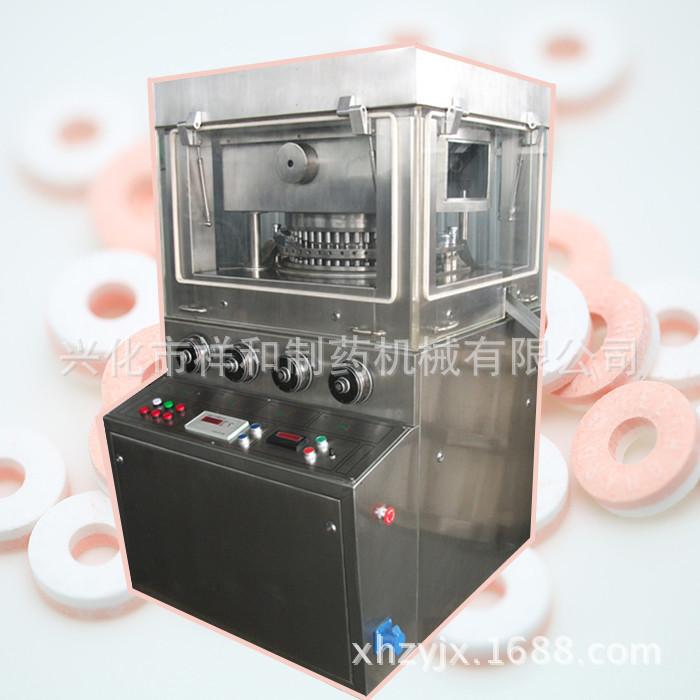

Prensa rotatoria para tabletas ZPW-29, prensa para tabletas efervescentes redondas

1. Esta máquina es una prensa de tabletas continua, rotativa y automática con regulación de velocidad de frecuencia variable. Se utiliza principalmente para la fabricación de tabletas en la industria farmacéutica, y también es adecuada para prensar materias primas granulares en tabletas en los sectores químico, alimentario, electrónico y otros.

2. Esta máquina es apta para prensar materias primas granulares con un contenido de polvo (mayor de 100 mesh) inferior al 10 %. No es apta para prensar materias primas semisólidas, húmedas, de bajo punto de fusión, propensas a la humedad ni polvo sin partículas.

2. Estructura y principio

1. Estructura y características de rendimiento

2. Esta máquina cuenta con un motor de frecuencia variable que controla la velocidad e impulsa el sinfín y el engranaje helicoidal mediante una polea síncrona para girar la plataforma giratoria. La rotación de la plataforma giratoria impulsa 29 pares de punzones en sentido horario. Cada par de punzones realiza los procesos de alimentación, llenado y tableteado mediante los rieles guía superior e inferior y las ruedas de prensado.

3. La presión, el llenado, el grosor de la tableta y la velocidad de esta máquina son ajustables. Todos los ajustes manuales se encuentran en la parte frontal de la máquina, y las instrucciones se encuentran en el panel de control. Es fácil de operar y mantener.

4. El mecanismo de accionamiento de la tabletificadora ZP29D está completamente aislado de la cámara de prensado. Para garantizar que las tabletas cumplan con los requisitos de las BPM, se utilizan placas de acero inoxidable no tóxicas y anticorrosivas en la cámara de prensado para aislarla de otras piezas. Dispone de dispositivos de sellado en todo el perímetro para evitar la contaminación cruzada con el exterior.

5. La rueda de prensado superior cuenta con un dispositivo de descarga y su presión es ajustable. Cuando la presión de trabajo del punzón supera la preajustada, la carga se descarga comprimiendo el resorte. El zumbador emite una señal sonora y visual, y la máquina se detiene inmediatamente para evitar daños en las piezas.

6. Esta máquina adopta una transmisión de engranaje helicoidal cerrada lubricada con aceite, lo que prolonga la vida útil de la transmisión de engranaje helicoidal.

7. El riel guía superior, el sinfín de transmisión, la tolva de alimentación, el alimentador, el riel de llenado y otras piezas de esta máquina son comunes a las de la tableteadora ZP33. La matriz de punzonado de esta máquina cumple con la norma "JB20022-2004" y es común a las tableteadoras ZP33 y 19.

8. Ambos paneles laterales y el panel lateral trasero de la máquina se pueden abrir con una llave especial, lo que hace que la reparación y el mantenimiento de la máquina sean más convenientes.

3. Transporte e instalación de la máquina

La tableteadora rotativa ZP29D y la máquina auxiliar de succión de polvo se instalan en dos cajas, respectivamente, para evitar daños por impactos durante el transporte. El transporte y la instalación de la máquina deben cumplir con las siguientes normas:

1. Procedimientos de transporte y carga y descarga

Las marcas en las cajas de madera cumplen con la norma GB191 "Instrucciones de embalaje y transporte". Al levantar y transportar, levántela según la posición de elevación marcada en la caja de madera, manténgala en posición vertical y colóquela con cuidado.

2. Desembalaje y posicionamiento

Al desembalar, retire primero los paneles superior y laterales de la caja. Una vez expuesta la máquina, retire las dos tolvas y el marco de la tolva en la parte superior y, a continuación, utilice un gancho de grúa para desatornillar los dos pernos de izaje de la parte superior. Antes de levantarla, retire la máquina y los pernos fijados a la parte inferior de la caja de madera. Elévela 400 mm, retire la base de la caja de madera y, con una llave inglesa, retire la barra angular de hierro fijada a la placa inferior. A continuación, levántela hasta la posición indicada.
