| Série recomendada |
 |
ProduzirBensregulamentogradeLivro
【1】Escopo de aplicaçãoESCOPE

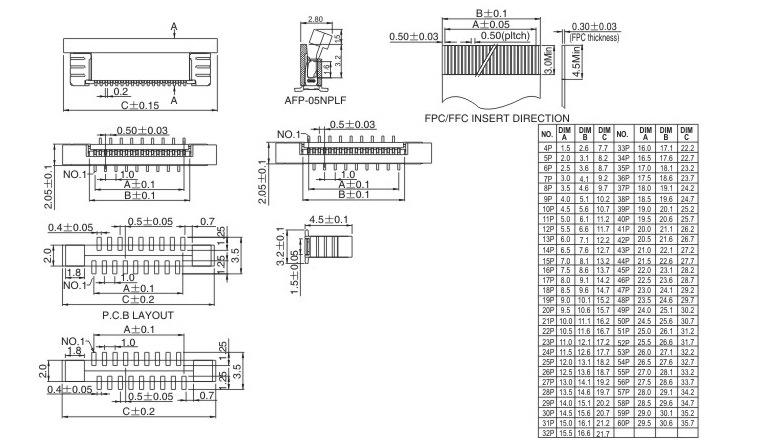

Esta especificação se aplica a: conector de cabo plano flexível de passo 0,5 (tipo de travamento)
Esta especificação abrange os conectores FPC/FFC de passo de 0,5 mm (série Locking)
【2】Nome e modelo do produto NOME DO PRODUTO E NÚMERO DA PEÇA
|
Nome do Produto |
Número da peça do modelo do produto |
|
Conector de cabo plano FFC/FPC |
|
|
|
|
【3】Congelar CLASSIFICAÇÕES
|
Item |
Especificações |
||
|
Tensão máxima permitida Tensão nominal (MÁX.) |
50 V
|
[AC/DC (valor efetivo) 50Hz] |
|
|
corrente máxima permitida Corrente nominal (MÁX.) |
0,4A |
||
|
Faixa de temperatura operacional Faixa de temperatura ambiente
|
-25℃～ +85℃ |
||
【4】Desempenho DESEMPENHO
4.1 Desempenho elétrico
|
Item |
Condição de teste |
Especificações |
|
|
4.1.1 |
Contato de resistência Contato de resistência |
Adequado para conexão FPC/FFC; tensão de abertura 20 mV ou menos; corrente de curto-circuito 10 mA. Combine FPC/FFC aplicável e meça por circuito seco, 20 mV MÁX., 10 mA. |
≤20 mΩMÁX. |
|
4.1.2 |
Resistência de isolamento Resistência de isolamento |
Adequado para acoplamento FPC/FFC; medido sob CC 500 V entre terminais adjacentes ou entre terminais e terra. Acople o FPC/FFC aplicável e aplique 500 Vcc entre o terminal adjacente ou o aterramento. |
500 MΩMIN |
|
4.1.3 |
Tensão suportável Dielétrico |
Adequado para acoplamento FPC/FFC; teste sob CA de 200 V (valor efetivo) aplicado entre terminais adjacentes ou entre terminais e terra por 1 minuto. Conecte o FPC/FFC aplicável e aplique 200 V CA (valor virtual) por 1 minuto entre o terminal adjacente ou o aterramento. |
Sem avaria Sem avaria |
4.2 Desempenho mecânico
|
Item |
Condição de teste |
Especificações |
|
|
4.2.1 |
Força de travamento e força de extração Força de bloqueio e retirada |
Adequado para FFC de 0,3 mm de espessura; insira, trave e retire em paralelo a uma velocidade de 25±3 mm por minuto. Insira e extraia o FFC aplicável na velocidade de 25±3mm/minuto. |
Força de bloqueio 1,96*n (N) MÁX. Cancelamento 0,49*n (N)MIN |
|
4.2.2 |
Retenção terminal Força de Retenção Terminal/Habitação |
Puxe para fora em paralelo a uma velocidade de 25 ± 3 mm por minuto Puxe o terminal na velocidade de 25 ± 3 mm por minuto |
3,92Nmin |
4.3 Desempenho Ambiental e Outros
|
Item |
Condição de teste |
Especificações |
||
|
4.3.1 |
Conectando e desconectando repetidamente Inserção e retirada repetidas |
Sem energia; conecte e desconecte 20 vezes a 10 vezes/minuto Atuador de inserção e retirada de até 20 ciclos a uma taxa de velocidade inferior a 10 ciclos/minuto |
contato de resistência Contato de resistência |
60 mΩMÁX |
|
4.3.2 |
A temperatura sobe Aumento de temperatura |
Adequado para acoplamento FPC/FFC; grande fluxo de corrente permitido e medição de temperatura. (UL 498) Carga de corrente nominal de transporte. (UL 498) |
A temperatura sobe Aumento de temperatura |
30℃MÁX. |
|
Item |
Condição de teste |
Especificações |
||
|
4.3.3 |
Resistência à vibração Vibração |
Sob alimentação DC 1mA, o eixo de acoplamento vibra em três direções: X, Y e Z. A amplitude é de 1,5 mm. A frequência é de 10-55-10Hz/min. A duração é de 2 horas. Amplitude: 1,5 mm PP Tempo de varredura: 10-55-10 Hz em 1 minuto Duração: 2 horas em cada eixo XYZ |
Exterior Aparência |
nenhum dano Sem danos |
|
contato de resistência Contato de resistência |
60 mΩMÁX |
|||
|
Interrupção momentânea Descontinuidade |
1ms MÁX. |
|||
|
4.3.4 |
Resistência ao impacto Choque |
Sob alimentação DC de 1 mA, o eixo de acoplamento é impactado a 490 m/s2{50 G} em 6 direções mutuamente perpendiculares, 3 vezes cada 490m/s2{50G}，3 cursos em cada eixo XYZ. |
Exterior Aparência |
nenhum dano Sem danos |
|
Interrupção momentânea Descontinuidade |
1ms MÁX. |
|||
|
4.3.5 |
resistência ao calor Aquecer Resistência |
Adequado para intertravamento FPC/FFC; colocado no ar a 85±2℃ por 96 horas; depois retornado à temperatura ambiente por 1-2 horas 85±2℃，96 horas |
Exterior Aparência |
nenhum dano Sem danos |
|
contato de resistência Contato de resistência |
60 mΩMÁX |
|||
|
4.3.6 |
resistência ao frio Frio Resistência |
Adequado para intertravamento FPC/FFC; colocado no ar a -40±2℃ por 96 horas; depois retornado à temperatura ambiente por 1-2 horas -40±2℃，96 horas |
Exterior Aparência |
nenhum dano Sem danos |
|
contato de resistência Contato de resistência |
60 mΩMÁX |
|||
|
4.3.7 |
Resistência à umidade Umidade |
Adequado para intertravamento FPC/FFC; colocado no ar a 40±2℃ e umidade relativa de 90-95% por 96 horas; então testado dentro de 0,5 horas após retornar à temperatura ambiente
Temperatura: 40±2℃ Umidade relativa: 90-95% Duração: 96 horas |
Exterior Aparência |
nenhum dano Sem danos |
|
contato de resistência Contato de resistência |
60 mΩMÁX |
|||
|
Tensão suportável Dielétrico Força |
Deve atender 4.1.3 Deve atender 4.1.3 |
|||
|
resistência de isolamento Resistência de isolamento |
20 MΩMIN |
|||
|
4.3.8 |
ciclo de temperatura Temperatura Ciclismo |
Adequado para encaixe FPC/FFC; -55±3℃ por 30 minutos; temperatura e umidade normais por 10-15 minutos; 85±2℃ por 30 minutos; temperatura e umidade normais por 10-15 minutos, ciclo 5 vezes. 5 ciclos de: a) -55±3℃ 30 minutos b) 85±2℃ 30 minutos |
Exterior Aparência |
nenhum dano Sem danos |
|
contato de resistência Contato de resistência |
60 mΩMÁX |
|||
|
Item |
Condição de teste |
Especificações |
||
|
4.3.9 |
Resistência à névoa salina Maresia |
Adequado para intertravamento FPC/FFC; pulverizar a 35±2℃, solução salina 5±1% por 48 horas; lavar em temperatura ambiente após o teste; e secar em temperatura ambiente. 48±4 horas de exposição à névoa salina da solução de 5±1% a 35±2℃. |
Exterior Aparência |
Nenhum dano ou corrosão Sem danos |
|
contato de resistência Contato de resistência |
60 mΩMÁX |
|||
|
4.3.10 |
Resistente ao ácido sulfuroso Gás SO2 |
Adequado para intertravamento FPC/FFC; colocado em 40±2℃, 50±5ppm de ácido sulfuroso por 24 horas 24 horas de exposição a 50±5ppm de gás SO2 a 40±2℃. |
contato de resistência Contato de resistência |
60 mΩMÁX |
|
4.3.11 |
Resistência à amônia Gás NH3 |
Adequado para mosaico FPC/FFC; em um recipiente com água com 28% de amônia; deixe por 40 minutos. 40 minutos de exposição ao gás NH3 evaporando de solução de amônia a 28% |
Exterior Aparência |
nenhum dano Sem danos |
|
contato de resistência Contato de resistência |
60 mΩMÁX |
|||
|
4.3.12 |
Soldabilidade Capacidade de solda |
A superfície de referência da extremidade frontal do terminal de 0,2 mm é imersa em um banho de estanho a 235±5℃ por 2±0,5 s. Tempo de soldagem: 2±0,5 seg. Temperatura de soldagem: 235±5℃ 0,2 mm da ponta do terminal |
Dipabilidade Umedecimento de solda |
Área de cobertura superior a 95%
|
|
4.3.13 |
Resistente ao calor de soldagem Resistência a Calor de soldagem |
A superfície de referência da extremidade frontal do terminal de 0,2 mm é imersa em um banho de estanho a 260 ± 5 ℃ por 5 ± 0,5 s. Tempo de soldagem: 5±0,5 seg. Temperatura de soldagem: 260±5℃ 0,2 mm da ponta do terminal |
Exterior Aparência |
Nenhum dano ou deformação Sem danos |
.................................................. .................................................. .................................................. .................................................. .................................................. ..................................................
