ProducirBienesregulaciónredLibroESPECIFICACIÓN DEL PRODUCTO
【1】Ámbito de aplicaciónALCANCE
Esta especificación aplica a: conector de cable plano flexible de paso 0.5 (tipo de bloqueo)
Esta especificación cubre los Conectores FPC/FFC de Paso de 0.5 mm (serie de bloqueo)

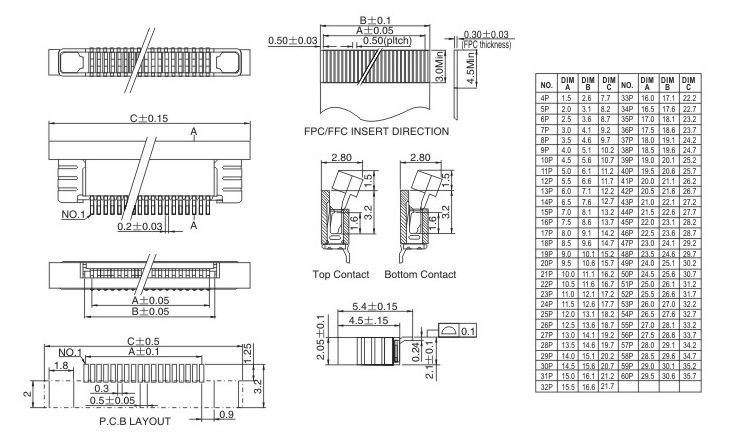

【2】Nombre y modelo del producto NOMBRE DEL PRODUCTO Y NÚMERO DE PIEZA
|
Nombre del producto |
Modelo de Producto Número de Parte |
|
Conector de Cable Plano FFC/FPC |
|
|
|
|
【3】Calificaciones de congelación
|
Artículo |
Requisito |
||
|
Voltaje máximo permitido Voltaje nominal (MÁX.) |
50 V
|
[CA/CC (valor eficaz) 50Hz] |
|
|
corriente máxima permitida Corriente nominal (MÁX.) |
0,4 A |
||
|
Rango de temperatura de funcionamiento Rango de Temperatura Ambiente
|
-25℃～ +85℃ |
||
【4】Rendimiento RENDIMIENTO
4.1 Rendimiento Eléctrico
|
Artículo |
Condición Condición de Prueba |
Presupuesto |
|
|
4.1.1 |
Resistencia de contacto Resistencia de contacto |
Adecuado para montaje FPC/FFC; voltaje abierto 20mV o menos; corriente de cortocircuito 10mA. Acoplamiento FPC/FFC aplicable y medición por circuito seco, 20mV MÁX., 10mA. |
≤20 mΩ MÁX. |
|
4.1.2 |
Resistencia de aislamiento Resistencia de aislamiento |
Adecuado para acoplamiento FPC/FFC; medido bajo DC 500V entre terminales adyacentes o entre terminales y tierra. Conecte el FPC/FFC correspondiente y aplique 500 V CC entre el terminal adyacente o tierra. |
500MΩMIN |
|
4.1.3 |
Tensión soportada Dieléctrico |
Adecuado para acoplamiento FPC/FFC; prueba bajo CA 200V (valor eficaz) aplicada entre terminales adyacentes o entre terminales y tierra durante 1 minuto. Acoplar FPC/FFC aplicable y aplicar 200 V CA (valor virtual) durante 1 minuto entre terminales adyacentes o tierra. |
Sin averías Sin avería |
4.2 Rendimiento Mecánico
|
Artículo |
Condición Condición de Prueba |
Presupuesto |
|
|
4.2.1 |
Fuerza de bloqueo y fuerza de extracción Fuerza de bloqueo y retirada |
Adecuado para FFC de 0.3 mm de espesor; insertar, bloquear y extraer en paralelo a una velocidad de 25±3 mm por minuto. Inserte y extraiga FFC aplicables a una velocidad de 25±3 mm/minuto. |
Fuerza de bloqueo 1,96*n (N) MÁXIMO Retiro 0,49*n (N) MÍN |
|
4.2.2 |
Retención terminal Fuerza de retención de terminales/viviendas |
Tirar hacia afuera en paralelo a una velocidad de 25±3 mm por minuto Tire del terminal a una velocidad de 25±3 mm por minuto |
3,92 N mín. |
4.3 Desempeño Ambiental y Otros
|
Artículo |
Condición Condición de Prueba |
Presupuesto |
||
|
4.3.1 |
Conectar y desconectar repetidamente Inserción y extracción repetidas |
No enciende; enchufar y desenchufar 20 veces a 10 veces/minuto Actuador de inserción y extracción de hasta 20 ciclos a una velocidad inferior a 10 ciclos/minuto |
resistencia de contacto Resistencia de contacto |
60 mΩ MÁX. |
|
4.3.2 |
La temperatura sube Aumento de la temperatura |
Adecuado para acoplamiento FPC/FFC; gran flujo de corriente permitida y medición de temperatura. (UL 498) Llevando carga de corriente nominal.（UL 498） |
La temperatura sube Aumento de la temperatura |
30℃MÁX |
|
Artículo |
Condición Condición de Prueba |
Presupuesto |
||
|
4.3.3 |
Resistencia a la vibración Vibración |
Bajo una fuente de alimentación de CC de 1 mA, el eje de acoplamiento vibra en tres direcciones: X, Y y Z. La amplitud es de 1,5 mm. La frecuencia es de 10-55-10 Hz/min. La duración es de 2 horas. Amplitud：1.5mm P-P Tiempo de barrido：10-55-10Hz en 1 minuto Duración：2 horas en cada eje X.Y.Z. |
Exterior Apariencia |
sin daños Sin daños |
|
resistencia de contacto Resistencia de contacto |
60 mΩ MÁX. |
|||
|
Interrupción momentánea Discontinuidad |
1 ms MÁX. |
|||
|
4.3.4 |
Resistencia al impacto Choque |
Bajo una fuente de alimentación de CC de 1mA, el eje de acoplamiento se impacta a 490m/s2{50G} en 6 direcciones mutuamente perpendiculares, 3 veces cada una 490m/s2{50G}，3 golpes en cada eje X.Y.Z. |
Exterior Apariencia |
sin daños Sin daños |
|
Interrupción momentánea Discontinuidad |
1 ms MÁX. |
|||
|
4.3.5 |
resistencia al calor Calor Resistencia |
Adecuado para enclavamiento FPC/FFC; colocado en aire a 85±2℃ durante 96 horas; luego regresado a temperatura ambiente durante 1-2 horas 85±2℃，96 horas |
Exterior Apariencia |
sin daños Sin daños |
|
resistencia de contacto Resistencia de contacto |
60 mΩ MÁX. |
|||
|
4.3.6 |
resistencia al frío Frío Resistencia |
Adecuado para enclavamiento FPC/FFC; colocado en aire a -40±2℃ durante 96 horas; luego regresado a temperatura ambiente durante 1-2 horas -40±2℃，96 horas |
Exterior Apariencia |
sin daños Sin daños |
|
resistencia de contacto Resistencia de contacto |
60 mΩ MÁX. |
|||
|
4.3.7 |
Resistencia a la humedad Humedad |
Adecuado para enclavamiento FPC/FFC; colocado en aire a 40±2℃ y humedad relativa del 90-95% durante 96 horas; luego probado dentro de 0.5 horas después de regresar a temperatura ambiente
Temperatura：40±2℃ Humedad Relativa：90-95% Duración：96 Horas |
Exterior Apariencia |
sin daños Sin daños |
|
resistencia de contacto Resistencia de contacto |
60 mΩ MÁX. |
|||
|
Tensión soportada Dieléctrico Fortaleza |
Debe cumplir con 4.1.3 Debe cumplir con 4.1.3 |
|||
|
resistencia de aislamiento Resistencia de aislamiento |
20 MΩMIN |
|||
|
4.3.8 |
ciclo de temperatura Temperatura Ciclismo |
Adecuado para montaje FPC/FFC; -55±3℃ durante 30 minutos; temperatura y humedad normales durante 10-15 minutos; 85±2℃ durante 30 minutos; temperatura y humedad normales durante 10-15 minutos, ciclo 5 veces. 5 ciclos de： a) -55±3℃ 30 minutos b) 85±2℃ 30 minutos |
Exterior Apariencia |
sin daños Sin daños |
|
resistencia de contacto Resistencia de contacto |
60 mΩ MÁX. |
|||
|
Artículo |
Condición Condición de Prueba |
Presupuesto |
||
|
4.3.9 |
Resistencia a la niebla salina Niebla salina |
Adecuado para interbloqueo FPC/FFC; rociar a 35±2℃, solución salina al 5±1% durante 48 horas; lavar a temperatura ambiente después de la prueba; y secar a temperatura ambiente. 48±4 horas de exposición a una niebla salina de la solución al 5±1% a 35±2℃. |
Exterior Apariencia |
Sin daños ni corrosión Sin daños |
|
resistencia de contacto Resistencia de contacto |
60 mΩ MÁX. |
|||
|
4.3.10 |
Resistente al ácido sulfuroso Gas SO2 |
Adecuado para enclavamiento FPC/FFC; colocado en ácido sulfuroso 40±2℃, 50±5ppm durante 24 horas Exposición durante 24 horas a 50±5 ppm. gas SO2 a 40±2℃. |
resistencia de contacto Resistencia de contacto |
60 mΩ MÁX. |
|
4.3.11 |
Resistencia al amoníaco Gas NH3 |
Adecuado para mosaico FPC/FFC; en un recipiente con agua amoniacal al 28%; dejar durante 40 minutos. Exposición de 40 minutos al gas NH3 que se evapora de una solución de amoníaco al 28 % |
Exterior Apariencia |
sin daños Sin daños |
|
resistencia de contacto Resistencia de contacto |
60 mΩ MÁX. |
|||
|
4.3.12 |
Soldabilidad Capacidad de soldadura |
La superficie de referencia frontal del terminal de 0.2 mm se sumerge en un baño de estaño a 235±5℃ durante 2±0.5 segundos. Tiempo de Soldadura：2±0.5 seg. Temperatura de Soldadura：235±5℃ 0,2 mm desde la punta del terminal |
Sumergibilidad Humectación de soldadura |
Área de cobertura superior al 95%
|
|
4.3.13 |
Resistente al calor de la soldadura Resistencia a Calor de soldadura |
La superficie de referencia frontal del terminal de 0.2 mm se sumerge en un baño de estaño a 260±5℃ durante 5±0.5 segundos. Tiempo de Soldadura：5±0.5 seg. Temperatura de Soldadura：260±5℃ 0,2 mm desde la punta del terminal |
Exterior Apariencia |
Sin daños ni deformaciones Sin daños |
